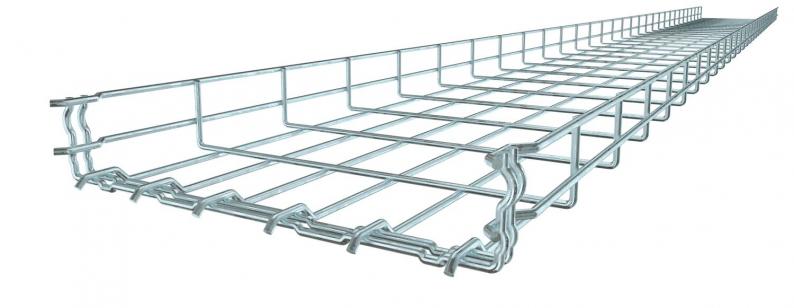

Bandeja de rejilla GR-Magic® 55FT

Bandeja de rejilla GR-Magic® 55FT

Tipo GRM 55 300 FT
|
Código 6001424
|
EAN 4012196815050
Mostrar todas las versiones
Código / Tipo
6001424 / GRM 55 300 FT
Longitud
3000 mm
Ancho
300 mm
Altura
55 mm
Mantenimiento de función
sí
Sección efectiva
129 cm²
Diámetro alambre
4,8 mm

Ud. mín. envase: 3 m

m

Descripción

Bandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.


Para la bandeja de rejilla no se necesitan componentes adicionales, simplemente se engancha la una con la otra. El ancho de malla es de 50 x 100 mm (excepción GRM 55/50 = 20 x 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Underwriters Laboratories Inc., EEUU
  • Underwriters Laboratories Inc., EEUU
  • RINA 1861, Ship Classification, Certification and Services
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E60
  • Clase de mantenimiento de función E90
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

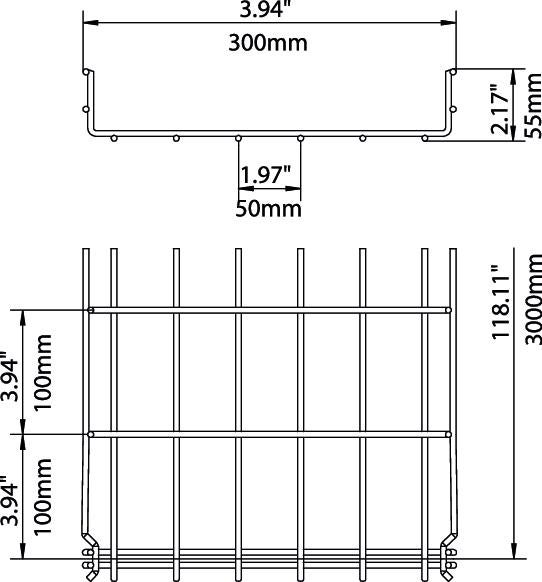

Dimensiones

Longitud3000 mm
Ancho300 mm
Altura55 mm
Medida B300 mm
Medida H58 mm

Datos técnicos

Mantenimiento de funciónsí
Modelo de uniónconector integrado
Tipo vano anchono
Sección efectiva129 cm²
Acero inoxidable, barnizadono
Sección efectiva12900 mm²
Tabique separador integradoSin
Conector sin tornillossí
Forma de perfilPerfil U
Diámetro alambre4,8 mm
Dimensión55x300x3000
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Colorzinc
Protección contra incendiosMantenimiento de función construcción portante específica según el cable
Tipo de test de carga según IEC 61537Tipo II
Tipo del conector del sistema portacablesFijación a presión

Cargas

Distancia de sujeción 1,0 m0,7 kN/m
Distancia de sujeción 1,5 m0,5 kN/m
Distancia de sujeción 2,0 m0,25 kN/m
Distancia de sujeción 2,5 m0,2 kN/m
Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

4,0718 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Base de unidades EPD1 running metre + mounting system
EPD GWP (fuera de los límites del sistema)18.83 kg CO₂e
EPD GWP (fase de eliminación)1.97 kg CO₂e
EPD GWP (fase de fabricación)81.32 kg CO₂e
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
Huella de CO2 (GWP) Cradle-to-Gate4,0718 kg CO2e / 1 Metro
CO₂ Footprint (GWP)4,0718 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metro
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema
Accesorios de montaje
Tipo
DGRR 300 FT

Ud. mín. envase: 3 m

m

Código 6016723

Conector angular FT
Tipo
GEV 36 FT

Ud. mín. envase: 20 Unidad

Unidad
