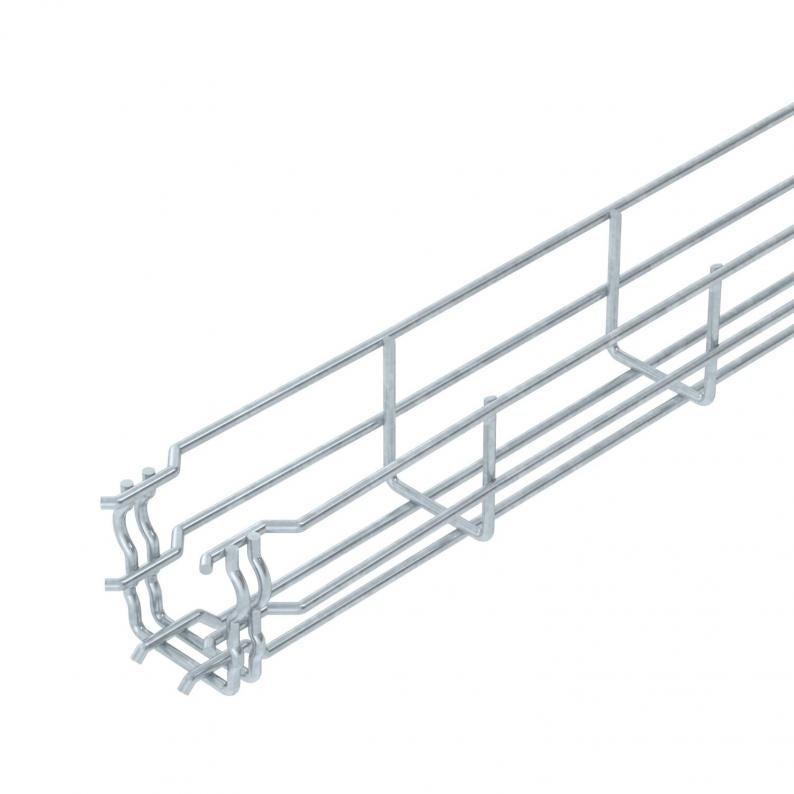

Bandeja de rejilla GR-Magic® 55FT
Tipo GRM 55 50 FT
|Código 6001415
|EAN 4012195430940
Código / Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.
Para la bandeja de rejilla no se necesitan componentes adicionales, simplemente se engancha la una con la otra. El ancho de malla es de 50 x 100 mm (excepción GRM 55/50 = 20 x 100 mm).
Datos técnicos
Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 50 mm |
| Altura | 55 mm |
| Medida B | 52 mm |
| Medida H | 58 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 16 cm² |
| Acero inoxidable, barnizado | no |
| Sección efectiva | 1600 mm² |
| Tabique separador integrado | Sin |
| Conector sin tornillos | sí |
| Forma de perfil | Perfil U |
| Diámetro alambre | 3,9 mm |
| Dimensión | 55x50x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función construcción portante específica según el cable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie GRM |
Cargas
| Distancia de sujeción 1,0 m | 0,35 kN/m |
|---|---|
| Distancia de sujeción 1,5 m | 0,2 kN/m |
| Distancia de sujeción 2,0 m | 0,1 kN/m |
| Distancia de sujeción 2,5 m | 0,1 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
1,4752 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,4752 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (10)
Declaraciones (4)
Certificados (6)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Sección efectiva
Diámetro alambre
Código
GRM 55 50 FT
3000
50
55
sí
16
3,9
6001415
GRM 55 100 FT
3000
100
55
sí
40
3,9
6001416
GRM 55 150 FT
3000
150
55
sí
63
3,9
6001418
GRM 55 200 FT
3000
200
55
sí
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
sí
87
4,8
6001421
GRM 55 300 FT
3000
300
55
sí
129
4,8
6001424
GRM 55 400 FT
3000
400
55
sí
175
4,8
6001428
GRM 55 500 FT
3000
500
55
no
220
4,8
6001432
GRM 55 600 FT
3000
600
55
no
265
4,8
6001436
Ancho
Mantenimiento de función
Sección efectiva
Diámetro alambre
GRM 55 50 FT
Código
6001415
Longitud
3000
Ancho
50
Altura
55
Mantenimiento de función
sí
Sección efectiva
16
Diámetro alambre
3,9
GRM 55 100 FT
Código
6001416
Longitud
3000
Ancho
100
Altura
55
Mantenimiento de función
sí
Sección efectiva
40
Diámetro alambre
3,9
GRM 55 150 FT
Código
6001418
Longitud
3000
Ancho
150
Altura
55
Mantenimiento de función
sí
Sección efectiva
63
Diámetro alambre
3,9
GRM 55 200 FT
Código
6001420
Longitud
3000
Ancho
200
Altura
55
Mantenimiento de función
sí
Sección efectiva
87
Diámetro alambre
3,9
GRM 55 200 4.8FT
Código
6001421
Longitud
3000
Ancho
200
Altura
55
Mantenimiento de función
sí
Sección efectiva
87
Diámetro alambre
4,8
GRM 55 300 FT
Código
6001424
Longitud
3000
Ancho
300
Altura
55
Mantenimiento de función
sí
Sección efectiva
129
Diámetro alambre
4,8
GRM 55 400 FT
Código
6001428
Longitud
3000
Ancho
400
Altura
55
Mantenimiento de función
sí
Sección efectiva
175
Diámetro alambre
4,8
GRM 55 500 FT
Código
6001432
Longitud
3000
Ancho
500
Altura
55
Mantenimiento de función
no
Sección efectiva
220
Diámetro alambre
4,8
GRM 55 600 FT
Código
6001436
Longitud
3000
Ancho
600
Altura
55
Mantenimiento de función
no
Sección efectiva
265
Diámetro alambre
4,8
