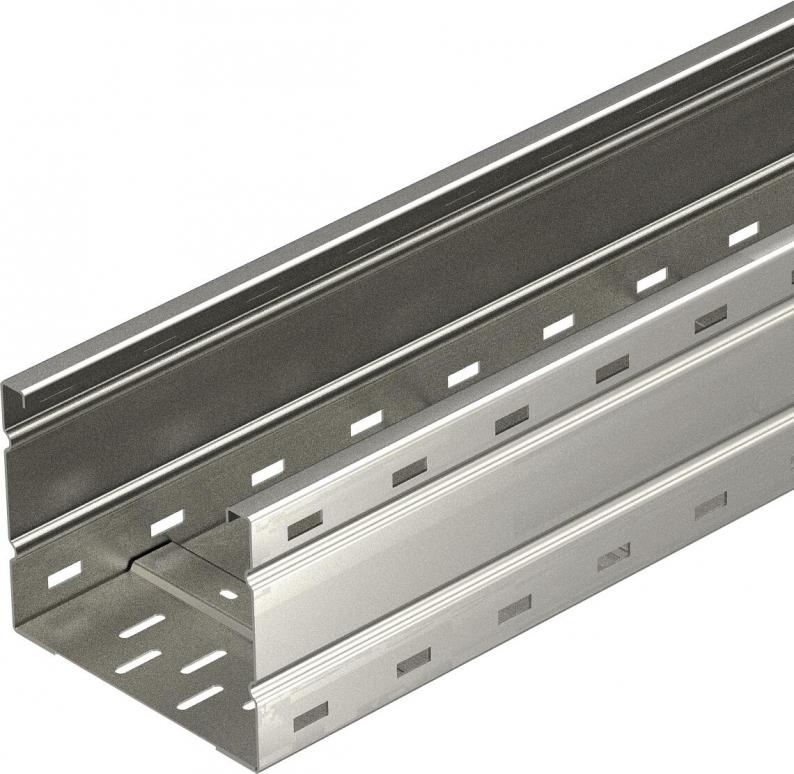

Bandeja portacables de amplios vanos WKSG 160 A2
Tipo WKSG 162 A2
|Código 6098571
|EAN 4012195683582
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 6 m
6m
m
Descripción
Sistema de bandejas portacables vano ancho, perforado, de ala 160 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Las uniones rectas WRVL 160 se piden por separado.
Datos técnicos
Dimensiones
| Longitud | 6000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | sí |
| Sección efectiva | 302 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 2 mm |
| Perforación de montaje en el suelo | sí |
| Sección efectiva | 30200 mm² |
| Tamaño | 160 X 200 |
| Dimensión | 160x200x6000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Longitud útil | 6000 mm |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie WKSG |
Cargas
| Distancia de sujeción 3,0 m | 2,9 kN/m |
|---|---|
| Distancia de sujeción 3,5 m | 2,59 kN/m |
| Distancia de sujeción 4,0 m | 2,3 kN/m |
| Distancia de sujeción 4,5 m | 2,04 kN/m |
| Distancia de sujeción 5,0 m | 1,8 kN/m |
| Distancia de sujeción 6,0 m | 1,4 kN/m |
| Distancia de sujeción 7,0 m | 1 kN/m |
| Distancia de sujeción 8,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
43,3156 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 43,3156 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 43,3156 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (5)
Instrucciones y ayuda (1)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Código
WKSG 162 A2
6000
200
no
2
6098571
WKSG 163 A2
6000
300
no
2
6098573
WKSG 164 A2
6000
400
no
2
6098575
WKSG 165 A2
6000
500
no
2
6098577
WKSG 166 A2
6000
600
no
2
6098579
Ancho
WKSG 162 A2
Código
6098571
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
2
WKSG 163 A2
Código
6098573
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
2
WKSG 164 A2
Código
6098575
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
2
WKSG 165 A2
Código
6098577
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
2
WKSG 166 A2
Código
6098579
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor de chapa
2
