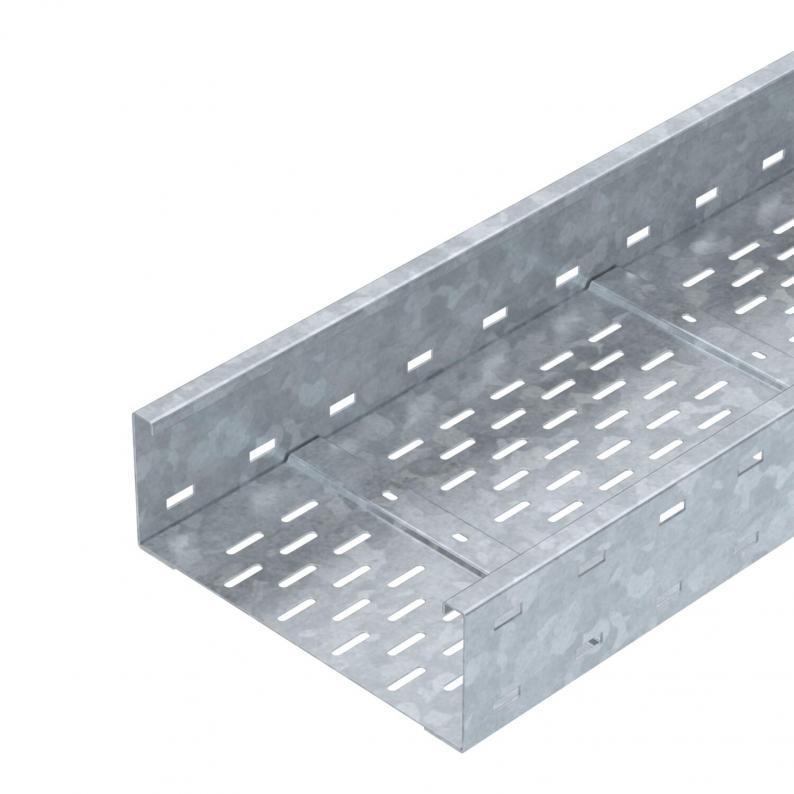

Bandeja portacables de vano ancho WKSG 110 FT

Bandeja portacables de vano ancho WKSG 110 FT

Tipo WKSG 130 FT
|
Código 6098145
|
EAN 4012196370030
Mostrar todas las versiones
Código / Tipo
Longitud
Ancho
Espesor de chapa

Ud. mín. envase: 6 m

m

Descripción

Sistema de bandejas portacables de amplios vanos, perforado, de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.

Las uniones rectas WRVL 110 se piden por separado.

  • Aislamiento magnético
  • Underwriters Laboratories Inc., EE. UU. & Canadá
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de conformidad UKCA
  • Bandeja portacables de amplios vanos, altura del ala de 110 mm
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

Dimensiones

Longitud6000 mm
Ancho300 mm
Altura110 mm
Medida L6000 mm
Medida B300 mm

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Modelo de uniónsin unión
Tipo vano anchosí
Sección efectiva305 cm²
Acero inoxidable, barnizadono
Espesor de chapa2 mm
Perforación de montaje en el suelosí
Sección efectiva30500 mm²
Tamaño110 x 300
Dimensión110x300x6000
SuperficieGalvanizado por inmersión en caliente
MaterialAcero
Colorzinc
Aislamiento magnético con tapa50 dB
Aislamiento magnético sin tapa20 dB
Longitud útil6000 mm
Tipo del conector del sistema portacablesAtornillado
Serie de productosSerie WKSG

Cargas

Distancia de sujeción 3,0 m2,5 kN/m
Distancia de sujeción 3,5 m2,01 kN/m
Distancia de sujeción 4,0 m1,6 kN/m
Distancia de sujeción 4,5 m1,32 kN/m
Distancia de sujeción 5,0 m1,1 kN/m
Distancia de sujeción 6,0 m0,75 kN/m
Distancia de sujeción 7,0 m0,45 kN/m
Distancia de sujeción 8,0 m0,2 kN/m
Diagrama de carga bandeja de chapa de vanos anchos WKSG 110

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

18,4529 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
Huella de CO2 (GWP) Cradle-to-Gate18,4529 kg CO2e / 1 Metro
CO₂ Footprint (GWP)18,4529 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metro
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema
Tipo
WDRL 1116 30 DD

Ud. mín. envase: 3 m

m

Código 6091180

Unión recta FT
Tipo
WRVL 110 FT

Ud. mín. envase: 2 Unidad

Unidad

Código 7070318

Unión recta DD
Tipo
SSLB 300 DD

Ud. mín. envase: 20 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)

Modelos

Ancho
WKSG 120 FT
Código
6098141
Longitud
6000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
2
WKSG 130 FT
Código
6098145
Longitud
6000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
2
WKSG 140 FT
Código
6098149
Longitud
6000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
2
WKSG 150 FT
Código
6098153
Longitud
6000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
2
WKSG 160 FT
Código
6098157
Longitud
6000
Ancho
600
Mantenimiento de función
no
Espesor de chapa
2
