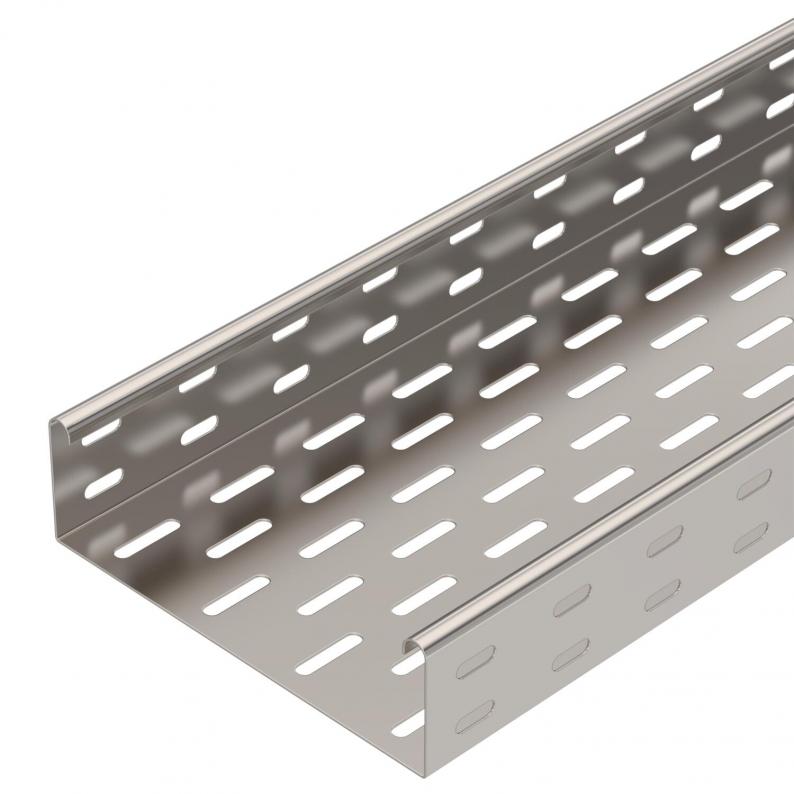

Bandeja portacables MKS 60 A2
Tipo MKS 620 A2
|Código 6056024
|EAN 4012196389353
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
MKS 60 = sistema de bandejas portacables para cargas medias de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Las piezas de conexión deben pedirse por separado.
Datos técnicos

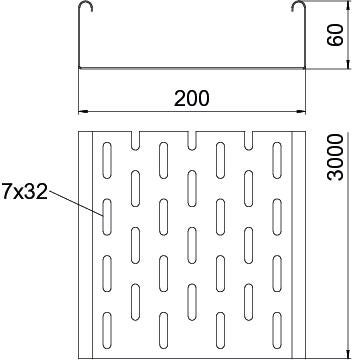

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 60 mm |
| Medida B | 200 mm |
| Medida W | 200 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 118 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 11800 mm² |
| Con tapa | no |
| Dimensión | 60x200x3000 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 1,75 m | 1,25 kN/m |
| Distancia de sujeción 2,0 m | 1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
12,9921 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 12,9921 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 12,9921 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
MKS 610 A2
3000
100
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6056016
MKS 620 A2
3000
200
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6056024
MKS 630 A2
3000
300
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6056040
MKS 640 A2
3000
400
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
6056059
