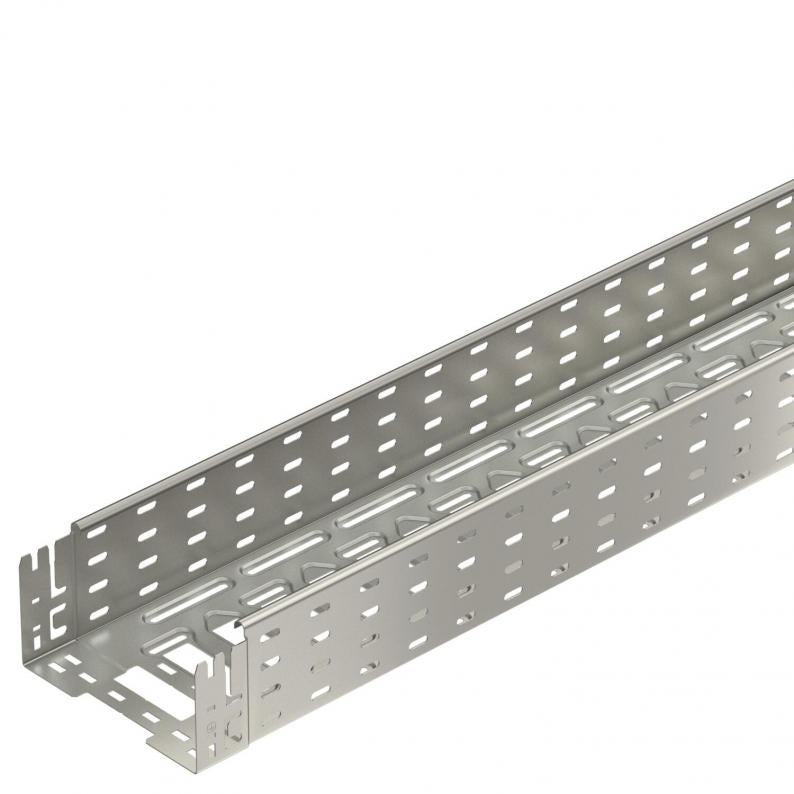

Bandeja portacables MKS-Magic® 110 A2
Tipo MKSM 120 A2
|Código 6059194
|EAN 4012195831174
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 110 mm |
| Medida y | 162 mm |
| Medida L | 80 mm |
| Medida B | 200 mm |
| Medida x | 96 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 218 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 21800 mm² |
| Con tapa | no |
| Conforme a ROHS | sí |
| Dimensión | 110x200x3050 |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Montaje sistema rociador | sí |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 2 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,5 kN/m |
| Distancia de sujeción 2,5 m | 1,07 kN/m |
| Distancia de sujeción 3,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
17,0382 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 17,0382 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 17,0382 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Código 6069138
Juego de uniones rectas Magic A2Tipo
KTSMV 120 A2
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSM 110 A2
3050
100
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059190
MKSM 120 A2
3050
200
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059194
MKSM 130 A2
3050
300
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059196
MKSM 140 A2
3050
400
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059198
MKSM 150 A2
3050
500
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059200
MKSM 160 A2
3050
600
110
no
1
Pulido, con tratamiento posterior
Acero inoxidable 1.4301
acero inoxidable
6059202
Ancho
MKSM 110 A2
Código
6059190
Longitud
3050
Ancho
100
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSM 120 A2
Código
6059194
Longitud
3050
Ancho
200
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSM 130 A2
Código
6059196
Longitud
3050
Ancho
300
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSM 140 A2
Código
6059198
Longitud
3050
Ancho
400
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSM 150 A2
Código
6059200
Longitud
3050
Ancho
500
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
MKSM 160 A2
Código
6059202
Longitud
3050
Ancho
600
Altura
110
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Pulido, con tratamiento posterior
Material
Acero inoxidable 1.4301
Color
acero inoxidable
