Bandeja portacables MKS-Magic® 110 FT
Tipo MKSM 120 FT
|Código 6059177
|EAN 4012195831051
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

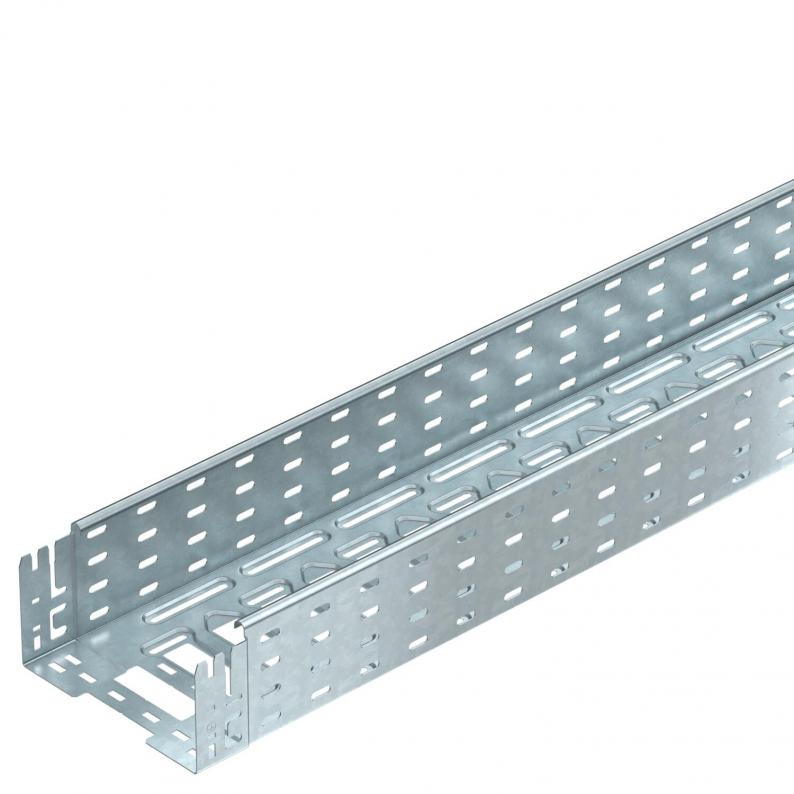

Bandeja portacables con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La bandeja portacables tiene una perforación lateral continua de 7 x 20 mm para la instalación de componentes de unión y de montaje adicionales.
A partir de un ancho de bandeja de 200 mm, con el 30% de porcentaje de perforaciones, adecuado según la normativa VdS 2092 para su uso bajo sistemas de aspersión contra incendios.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones

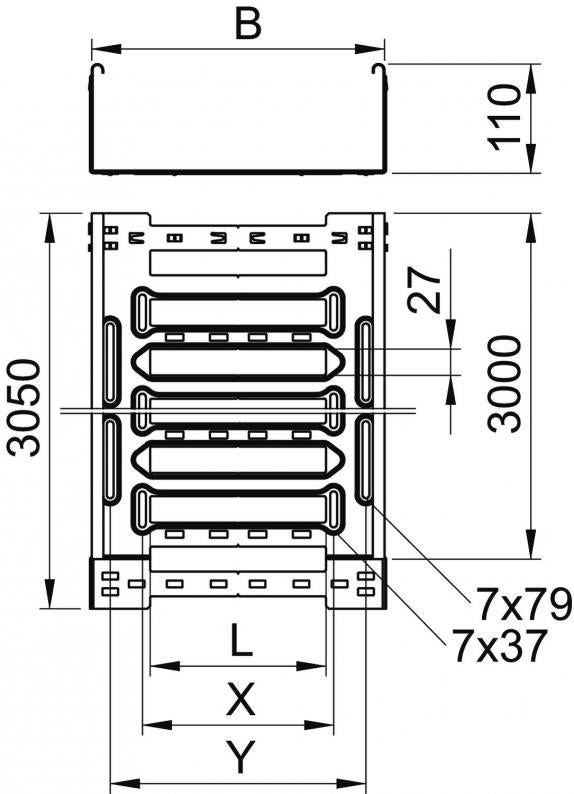

| Longitud | 3050 mm |
|---|---|
| Ancho | 200 mm |
| Altura | 110 mm |
| Medida y | 162 mm |
| Medida L | 80 mm |
| Medida B | 200 mm |
| Medida x | 96 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 218 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 21800 mm² |
| Con tapa | no |
| Dimensión | 110x200x3050 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Montaje sistema rociador | sí |
| Aislamiento magnético con tapa | 50 dB |
| Aislamiento magnético sin tapa | 20 dB |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
Cargas
| Distancia de sujeción 1,5 m | 2 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,5 kN/m |
| Distancia de sujeción 2,5 m | 1,07 kN/m |
| Distancia de sujeción 3,0 m | 0,7 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
8,0488 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 8,0488 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,0488 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSM 110 FT
3050
100
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059173
MKSM 115 FT
3050
150
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059175
MKSM 120 FT
3050
200
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059177
MKSM 130 FT
3050
300
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059179
MKSM 140 FT
3050
400
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059181
MKSM 150 FT
3050
500
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059183
MKSM 160 FT
3050
600
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059185
Ancho
MKSM 110 FT
Código
6059173
Longitud
