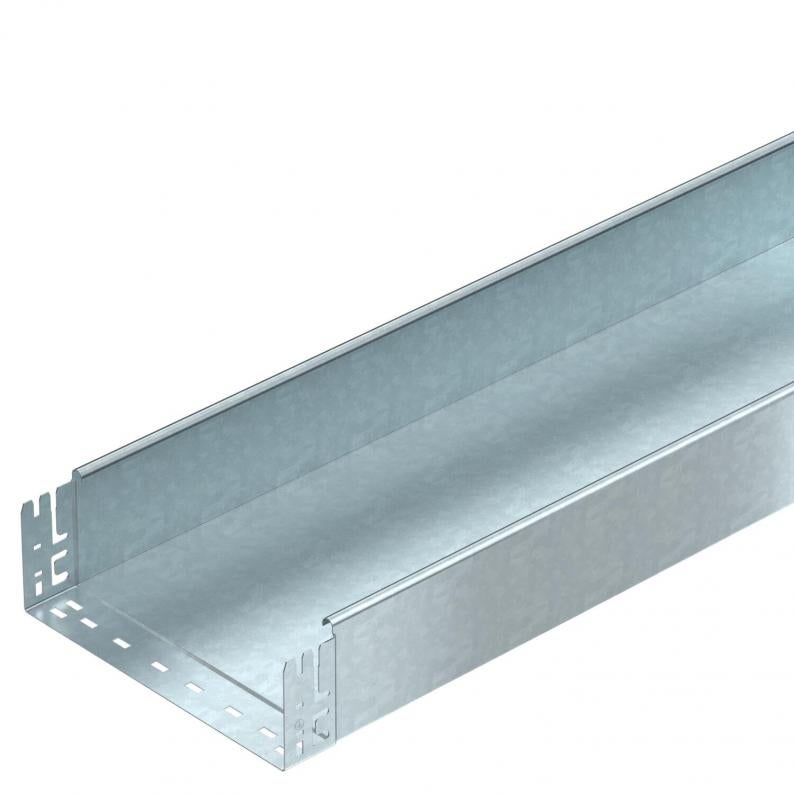

Bandeja portacables MKS-Magic® 110 no perforada FT
Tipo MKSMU 130 FT
|Código 6059405
|EAN 4012195832188
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos
Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 110 mm |
| Medida B | 300 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 328 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 32800 mm² |
| Con tapa | no |
| Conforme a ROHS | sí |
| Dimensión | 110x300x3050 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,85 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,3 kN/m |
| Distancia de sujeción 2,5 m | 0,75 kN/m |
| Distancia de sujeción 3,0 m | 0,6 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
10,2425 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 10,2425 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 10,2425 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 110 FT
3050
100
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059399
MKSMU 115 FT
3050
150
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059401
MKSMU 120 FT
3050
200
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059403
MKSMU 130 FT
3050
300
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059405
MKSMU 140 FT
3050
400
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059407
MKSMU 150 FT
3050
500
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059409
MKSMU 160 FT
3050
600
110
no
1
Galvanizado por inmersión en caliente
Acero
zinc
6059411
