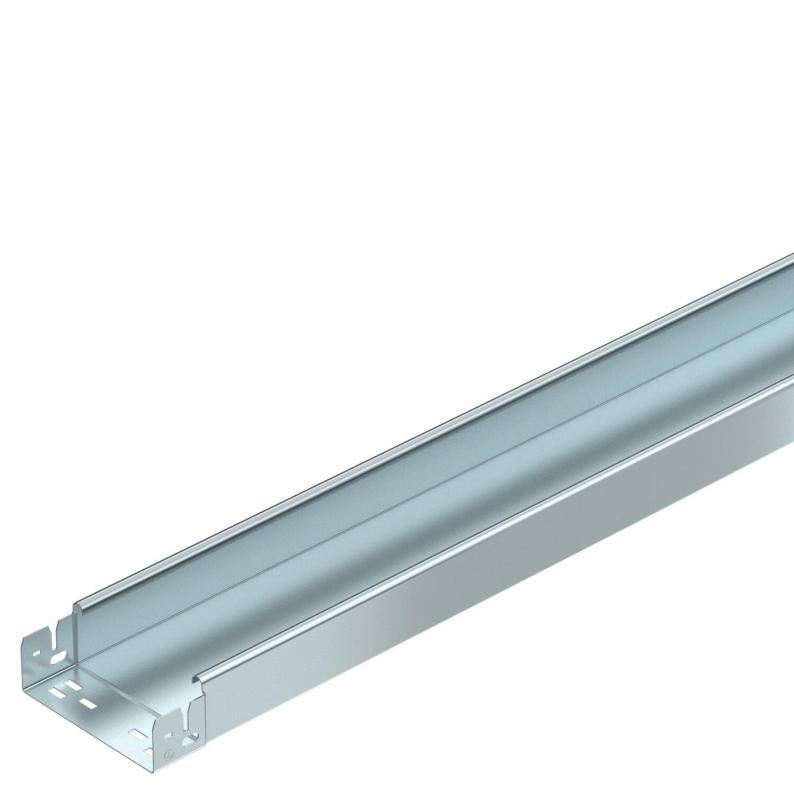

Bandeja portacables MKS-Magic® 60 no perforada FS
Tipo MKSMU 615 FS
|Código 6059232
|EAN 4012195831358
Código / Tipo
Longitud
Ancho
Altura
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

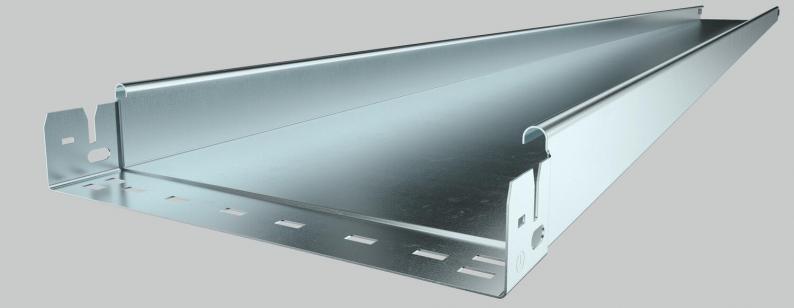

Bandeja portacables sin perforar con sistema de fijación rápida integrado. La longitud útil de la bandeja portacables es 3.000 mm.
La conexión equipotencial continua queda asegurada sin componentes adicionales.
Datos técnicos

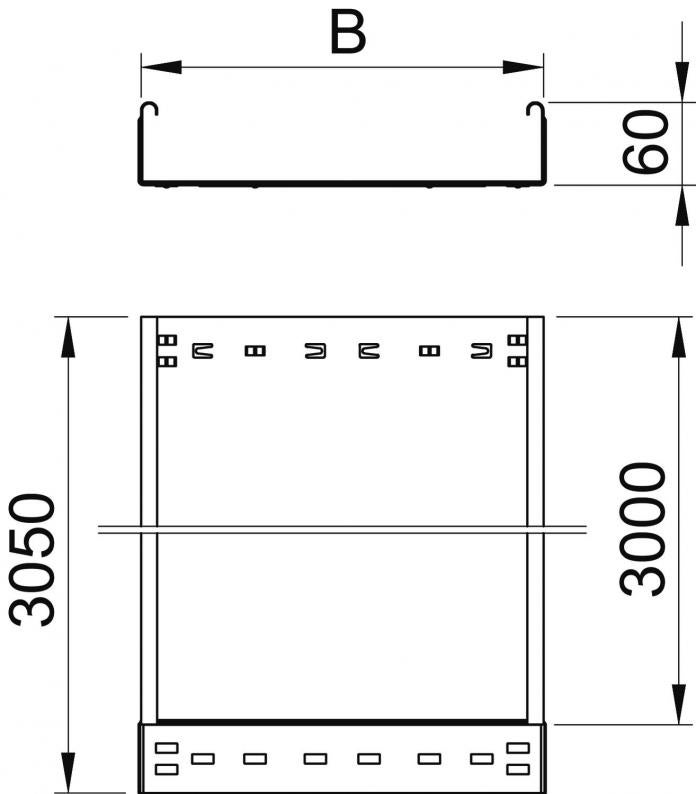

Dimensiones
| Longitud | 3050 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 60 mm |
| Medida B | 150 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | conector integrado |
| Tipo vano ancho | no |
| Sección efectiva | 88 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 8800 mm² |
| Con tapa | no |
| Dimensión | 60x150x3050 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Longitud útil | 3000 mm |
| Tipo del conector del sistema portacables | Fijación a presión |
| Serie de productos | Serie MKSM |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 1,75 m | 1,25 kN/m |
| Distancia de sujeción 2,0 m | 1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
5,3081 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 5,3081 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,3081 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Altura
Mantenimiento de función
Espesor de chapa
Superficie
Material
Color
Código
MKSMU 610 FS
3050
100
60
no
1
Galvanizado en banda
Acero
zinc
6059230
MKSMU 615 FS
3050
150
60
no
1
Galvanizado en banda
Acero
zinc
6059232
MKSMU 620 FS
3050
200
60
no
1
Galvanizado en banda
Acero
zinc
6059234
MKSMU 630 FS
3050
300
60
no
1
Galvanizado en banda
Acero
zinc
6059237
MKSMU 640 FS
3050
400
60
no
1
Galvanizado en banda
Acero
zinc
6059239
MKSMU 650 FS
3050
500
60
no
1
Galvanizado en banda
Acero
zinc
6059241
MKSMU 660 FS
3050
600
60
no
1
Galvanizado en banda
Acero
zinc
6059243
