Bandeja portacables MKSU 60 FS
Tipo MKSU 615 FS
|Código 6063179
|EAN 4012196394630
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

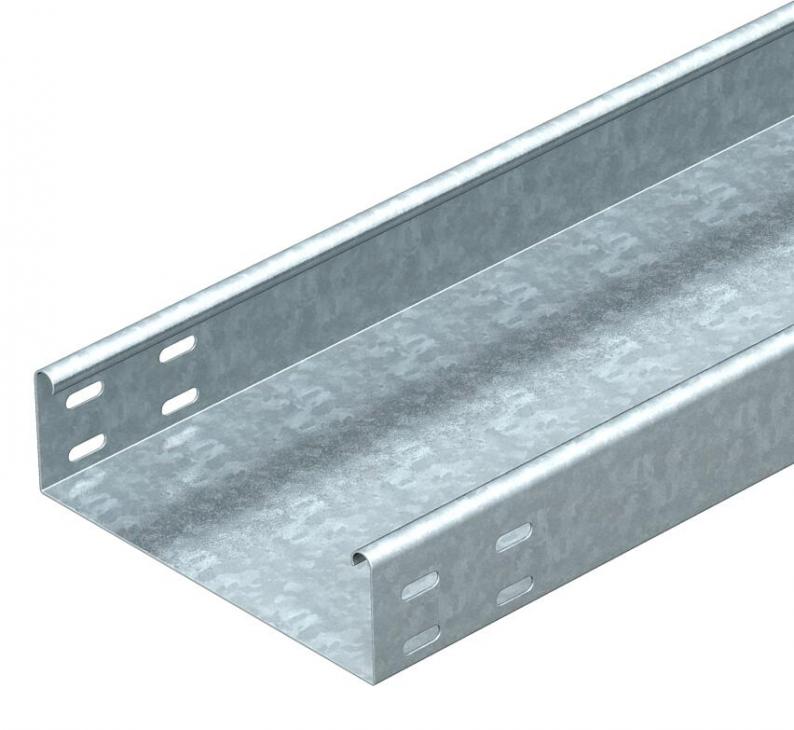

MKSU 60 = sistemas de bandejas portacables ciegas para cargas medias de ala 60 mm. Las uniones rectas deben pedirse por separado.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables está equipada por ambos lados con un agujero de unión.
Datos técnicos

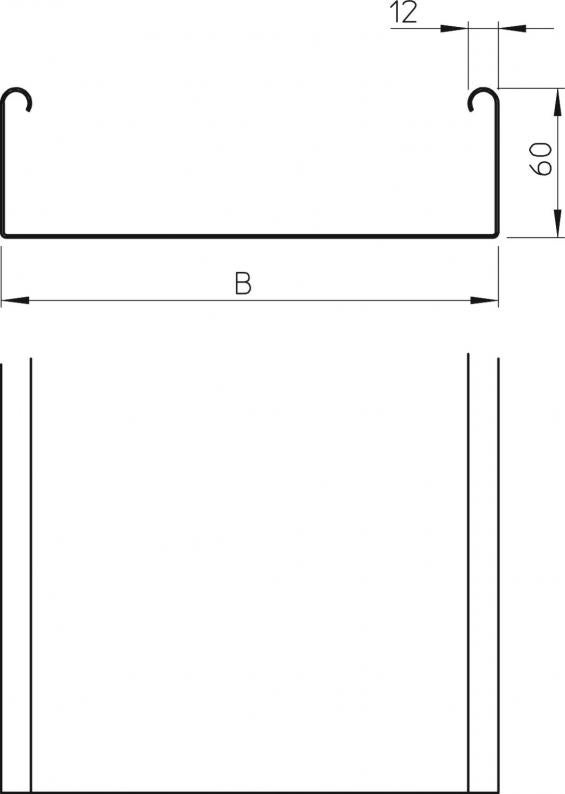

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 150 mm |
| Altura | 60 mm |
| Medida B | 150 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 88 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 8800 mm² |
| Con tapa | no |
| Tamaño | 60 x 150 |
| Conforme a ROHS | sí |
| Orificios de la base | 0 |
| Dimensión | 60x150x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie MKS |
Cargas
| Distancia de sujeción 1,5 m | 1,5 kN/m |
|---|---|
| Distancia de sujeción 1,75 m | 1,25 kN/m |
| Distancia de sujeción 2,0 m | 1 kN/m |
| Distancia de sujeción 2,5 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
5,2008 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 5,2008 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,2008 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
MKSU 610 FS
3000
100
no
1
Galvanizado en banda
Acero
6063160
MKSU 615 FS
3000
150
no
1
Galvanizado en banda
Acero
6063179
MKSU 620 FS
3000
200
no
1
Galvanizado en banda
Acero
6063187
MKSU 630 FS
3000
300
no
1
Galvanizado en banda
Acero
6063209
MKSU 640 FS
3000
400
no
1
Galvanizado en banda
Acero
6063225
Ancho
MKSU 610 FS
Código
6063160
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
MKSU 615 FS
Código
6063179
Longitud
3000
Ancho
150
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
MKSU 620 FS
Código
6063187
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
MKSU 630 FS
Código
6063209
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
MKSU 640 FS
Código
6063225
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
1
Superficie
Galvanizado en banda
Material
Acero
