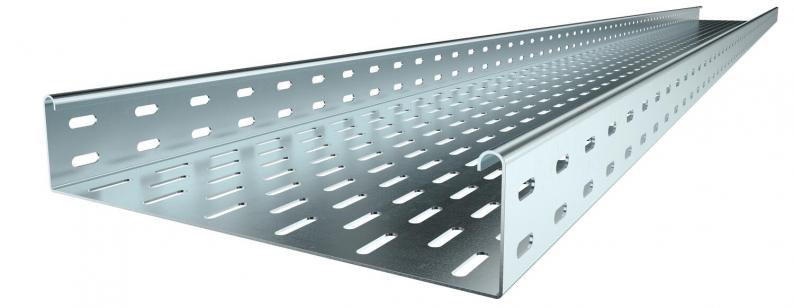

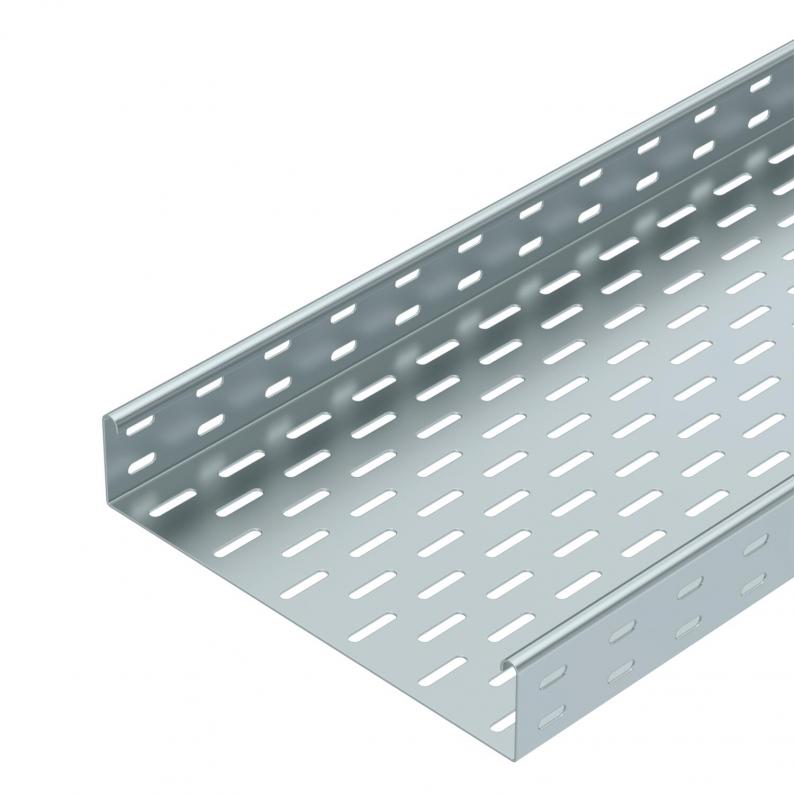

Bandeja portacables SKS 60 FS
Tipo SKS 630 FS
|Código 6056296
|EAN 4012196060313
Código / Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción
SKS 60 = sistema de bandeja de potacables de ala 60 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables SKS puede utilizarse también para el mantenimiento de función. Para otras indicaciones, véase sistema de protección contra incendios BSS.
Datos técnicos

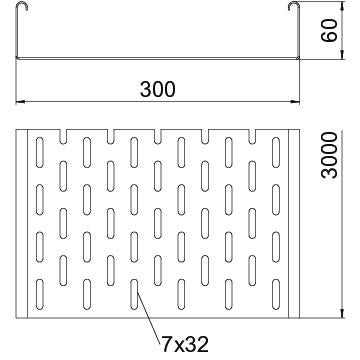

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 60 mm |
| Medida B | 300 mm |
| Medida W | 300 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Perforación lateral | sí |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 178 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | sí |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 17800 mm² |
| Con tapa | no |
| Tamaño | 60 x 300 |
| Orificios de la base | 7 x 32 |
| Dimensión | 60x300x3000 |
| Superficie | Galvanizado en banda |
| Material | Acero |
| Color | zinc |
| Protección contra incendios | Mantenimiento de función estructura de soporte estándar |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie SKS |
Cargas
| Distancia de sujeción 1,5 m | 2,65 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 1,8 kN/m |
| Distancia de sujeción 2,5 m | 1,15 kN/m |
| Distancia de sujeción 3,0 m | 0,5 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
11,9452 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 11,9452 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,9452 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metro |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (7)
Declaraciones (5)
Certificados (5)
Instrucciones y ayuda (4)
Imágenes del producto (3)
Descargar datos 3D (2)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
SKS 610 FS
3000
100
sí
1,5
Galvanizado en banda
Acero
6056105
SKS 615 FS
3000
150
sí
1,5
Galvanizado en banda
Acero
6056156
SKS 620 FS
3000
200
sí
1,5
Galvanizado en banda
Acero
6056202
SKS 630 FS
3000
300
sí
1,5
Galvanizado en banda
Acero
6056296
SKS 640 FS
3000
400
no
1,5
Galvanizado en banda
Acero
6056407
SKS 650 FS
3000
500
no
1,5
Galvanizado en banda
Acero
6056504
SKS 660 FS
3000
600
no
1,5
Galvanizado en banda
Acero
6056601
Ancho
Mantenimiento de función
SKS 610 FS
Código
6056105
Longitud
3000
Ancho
100
Mantenimiento de función
sí
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 615 FS
Código
6056156
Longitud
3000
Ancho
150
Mantenimiento de función
sí
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 620 FS
Código
6056202
Longitud
3000
Ancho
200
Mantenimiento de función
sí
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 630 FS
Código
6056296
Longitud
3000
Ancho
300
Mantenimiento de función
sí
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 640 FS
Código
6056407
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 650 FS
Código
6056504
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
SKS 660 FS
Código
6056601
Longitud
3000
Ancho
600
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado en banda
Material
Acero
