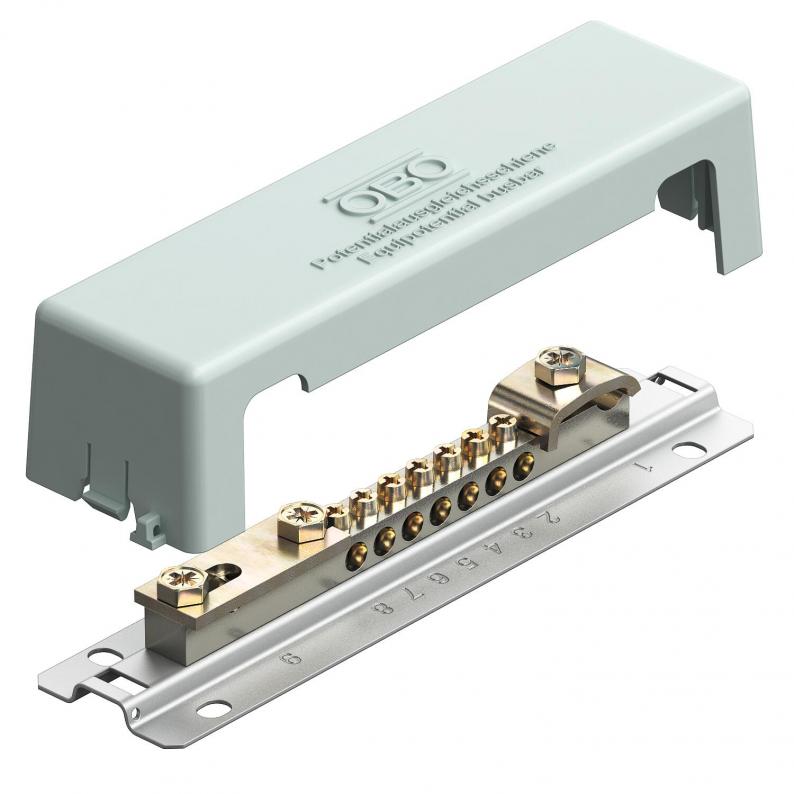

Barra equipotencial con placa de fondo metálica
Tipo 1809 M
|Código 5015081
|EAN 4012195378310
Código / Tipo
5015081 / 1809 M
Longitud
188 mm
Ancho
52 mm
Altura
43 mm
Color
Gris
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Barra ómnibus equipotencial con base de metal para la conexión equipotencial según DIN VDE 0100-410 / -540, así como para la conexión equipotencial de protección contra descargas atmosféricas según DIN VDE 0185-305
• Tapa de poliestireno gris
• Tapa precintable/rotulable
• Placa de base de acero galvanizado en banda
• Regleta de contactos de latón niquelado
• Tornillos y cierre de acero electrogalvanizado
• Resistente a una corriente de rayo de 100 kA (10/350)
Posibilidades de conexión:
• 7 cables unifilares o multifilares de hasta 25 mm² o cables de hilo fino hasta 16 mm²
• 1 conductor redondo Rd 8-10
• 1 conductor plano hasta FL30 o conductor redondo Rd 8-10
• Tapa de poliestireno gris
• Tapa precintable/rotulable
• Placa de base de acero galvanizado en banda
• Regleta de contactos de latón niquelado
• Tornillos y cierre de acero electrogalvanizado
• Resistente a una corriente de rayo de 100 kA (10/350)
Posibilidades de conexión:
• 7 cables unifilares o multifilares de hasta 25 mm² o cables de hilo fino hasta 16 mm²
• 1 conductor redondo Rd 8-10
• 1 conductor plano hasta FL30 o conductor redondo Rd 8-10
Datos técnicos

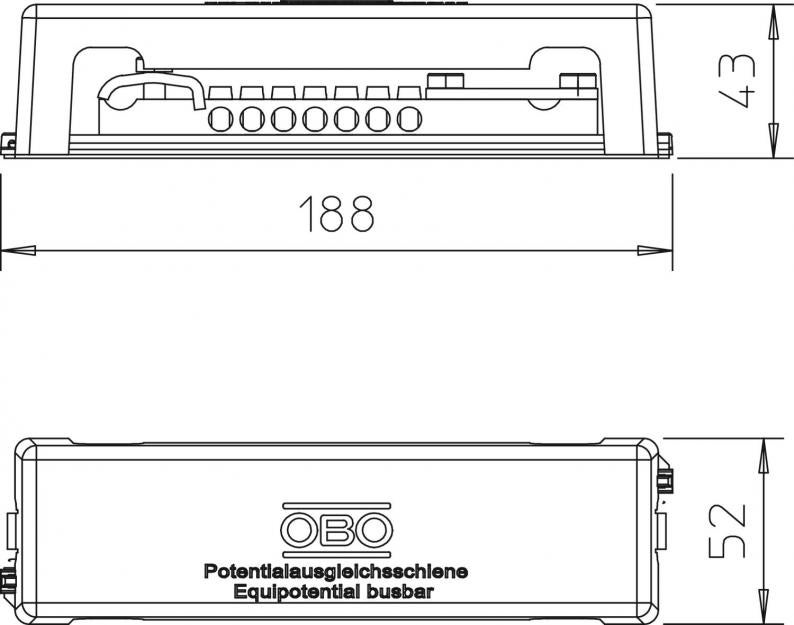

Dimensiones
| Longitud | 188 mm |
|---|---|
| Ancho | 52 mm |
| Altura | 43 mm |
Datos técnicos
| Aislante | no |
|---|---|
| Número de conexiones de conductores redondos en total | 1 |
| Número de conexiones de conductores redondos 8 mm | 0 |
| Número de conexiones de conductores redondos 10 mm | 0 |
| Número de conexiones de conductores redondos 8-10 mm | 1 |
| Número de conexiones de conductores planos hasta 30 mm | 1 |
| Número de conexiones de conductores planos hasta 40 mm | 0 |
| Número de conexiones de cable hasta 6 mm² rígido | 0 |
| Número de conexiones de cable hasta 16 mm² rígido | 0 |
| Número de conexiones de cable hasta 25 mm² rígido | 7 |
| Número de conexiones de cable hasta 95 mm² rígido | 0 |
| Material del perfil de contacto | Latón |
| Material del borne | Acero |
| Superficie del perfil de contacto | niquelado |
| Superficie del borne | electrozincado |
| Versión | Con tapa |
| Conducción de corriente de rayo | H/100 kA |
| Conforme a ROHS | exento |
| Forma constructiva | Estructura fija |
| Dimensión | 188mm |
| Material | Latón |
| Color | Gris |
Datos medioambientales
0,8422 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,8422 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,8422 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
