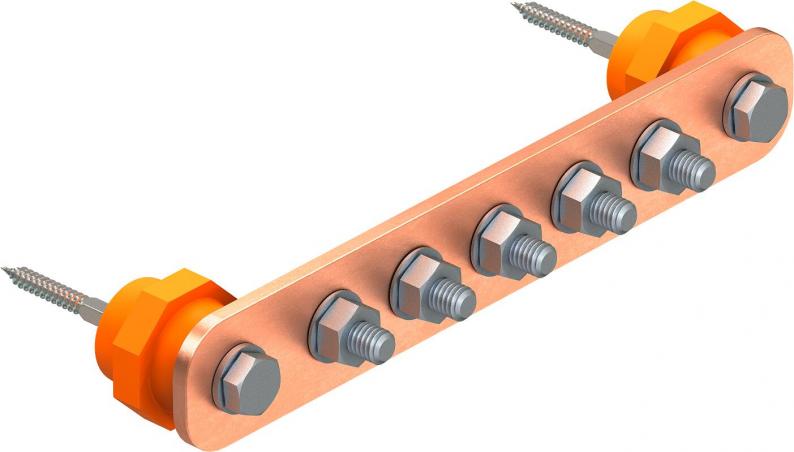

Barra equipotencial modelo BigBar para área industrial
Tipo 1802 6 CU
|Código 5015832
|EAN 4012195699330
Código / Tipo
Longitud
Ancho
Altura
Número de conexiones
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Carril principal de conexión equipotencial para la conexión equipotencial según DIN VDE 0100-410/-540 así como conexión equipotencial de protección contra descargas atmosféricas según DIN VDE 0185-305 (IEC 62305)
• Patas de aislamiento
• Montaje rápido y sencillo de los cables de conexión mediante tornillos tirafondos M10
• Completo, con tacos y tornillos para montaje en pared
• Con arandela elástica (DIN 137) para evitar que se aflojen los tornillos (requisito, p. ej., en el sector industrial y en las zonas Ex)
• Patas de aislamiento
• Montaje rápido y sencillo de los cables de conexión mediante tornillos tirafondos M10
• Completo, con tacos y tornillos para montaje en pared
• Con arandela elástica (DIN 137) para evitar que se aflojen los tornillos (requisito, p. ej., en el sector industrial y en las zonas Ex)
Datos técnicos

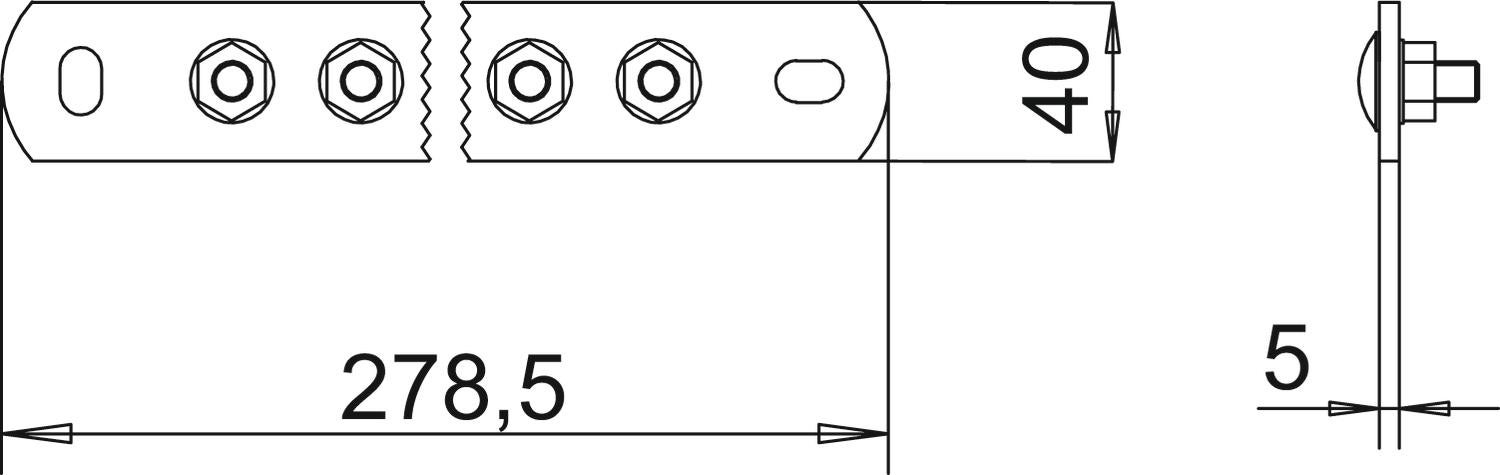

Dimensiones
| Longitud | 278,5 mm |
|---|---|
| Ancho | 40 mm |
| Altura | 5 mm |
Datos técnicos
| Número de conexiones | 6 |
|---|---|
| Aislante | sí |
| Número de conexiones de conductores redondos en total | 6 |
| Número de conexiones de conductores redondos 8 mm | 0 |
| Número de conexiones de conductores redondos 10 mm | 0 |
| Número de conexiones de conductores redondos 8-10 mm | 0 |
| Número de conexiones de conductores planos hasta 30 mm | 0 |
| Número de conexiones de conductores planos hasta 40 mm | 0 |
| Número de conexiones de cable hasta 6 mm² rígido | 0 |
| Número de conexiones de cable hasta 16 mm² rígido | 0 |
| Número de conexiones de cable hasta 25 mm² rígido | 0 |
| Número de conexiones de cable hasta 95 mm² rígido | 0 |
| Material del perfil de contacto | Cobre |
| Material del borne | Cobre |
| Versión | Solo borne |
| Conducción de corriente de rayo | H/100 kA |
| Forma constructiva | Estructura fija |
| Dimensión | 6xM10 |
| Material | Cobre |
Datos medioambientales
3,1787 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 3,1787 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 3,1787 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Número de conexiones
Código
1802 6 CU
278,5
40
5
6
5015832
1802 10 CU
408,5
40
5
10
5015842
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
Longitud
Altura
Número de conexiones
1802 6 CU
Código
5015832
Longitud
278,5
Ancho
40
Altura
5
Número de conexiones
6
1802 10 CU
Código
5015842
Longitud
408,5
Ancho
40
Altura
5
Número de conexiones
10
1802 20 CU
Código
5015849
Longitud
733,5
Ancho
40
Altura
5
Número de conexiones
20
1802 DC 5+1 CU
Código
5015870
Longitud
505
Ancho
40
Altura
85
Número de conexiones
6
1802 DC 5+5 CU
Código
5015874
Longitud
605
Ancho
40
Altura
85
Número de conexiones
10
