Barra equipotencial para exteriores
Tipo 1809 A
|Código 5015111
|EAN 4012195959427
Código / Tipo
5015111 / 1809 A
Longitud
188 mm
Ancho
52 mm
Altura
44,5 mm
Color
Negro
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Barra equipotencial para compensación de potencial según DIN VDE 0100-410/-540 y compensación de potencial de rayo según DIN VDE 0185-305
• Cubierta y placa de base de poliestireno
• Color: negro, resistente a los rayos UV
• Tornillos y cierres de VA
• Capacidad de corriente de rayo 50 kA (10/350)
Posibilidades de conexión:
• 7x conductores unifilares o multifilares hasta 25 mm² o conductores de hilo fino hasta 16 mm²
• 1x conductor redondo Rd 8-10
• 1x cinta plana hasta FL30 o conductor redondo Rd 8-10
• Cubierta y placa de base de poliestireno
• Color: negro, resistente a los rayos UV
• Tornillos y cierres de VA
• Capacidad de corriente de rayo 50 kA (10/350)
Posibilidades de conexión:
• 7x conductores unifilares o multifilares hasta 25 mm² o conductores de hilo fino hasta 16 mm²
• 1x conductor redondo Rd 8-10
• 1x cinta plana hasta FL30 o conductor redondo Rd 8-10

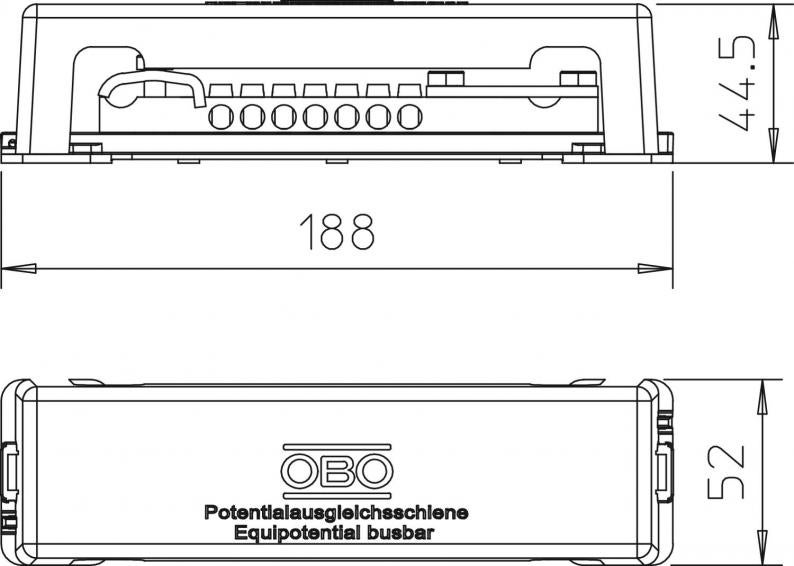

Datos técnicos
Dimensiones
| Longitud | 188 mm |
|---|---|
| Ancho | 52 mm |
| Altura | 44,5 mm |
Datos técnicos
| Aislante | sí |
|---|---|
| Número de conexiones de conductores redondos en total | 1 |
| Número de conexiones de conductores redondos 8 mm | 0 |
| Número de conexiones de conductores redondos 10 mm | 0 |
| Número de conexiones de conductores redondos 8-10 mm | 1 |
| Número de conexiones de conductores planos hasta 30 mm | 1 |
| Número de conexiones de conductores planos hasta 40 mm | 0 |
| Número de conexiones de cable hasta 6 mm² rígido | 0 |
| Número de conexiones de cable hasta 16 mm² rígido | 0 |
| Número de conexiones de cable hasta 25 mm² rígido | 7 |
| Número de conexiones de cable hasta 95 mm² rígido | 0 |
| Material del perfil de contacto | Latón |
| Material del borne | Acero |
| Superficie del perfil de contacto | niquelado |
| Superficie del borne | electrozincado |
| Versión | Con tapa |
| Conducción de corriente de rayo | N/50 kA |
| Conforme a ROHS | exento |
| Forma constructiva | Estructura fija |
| Dimensión | 50x5mm |
| Material | Acero inoxidable 1.4301 |
| Color | Negro |
Datos medioambientales
0,9056 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,9056 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,9056 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
