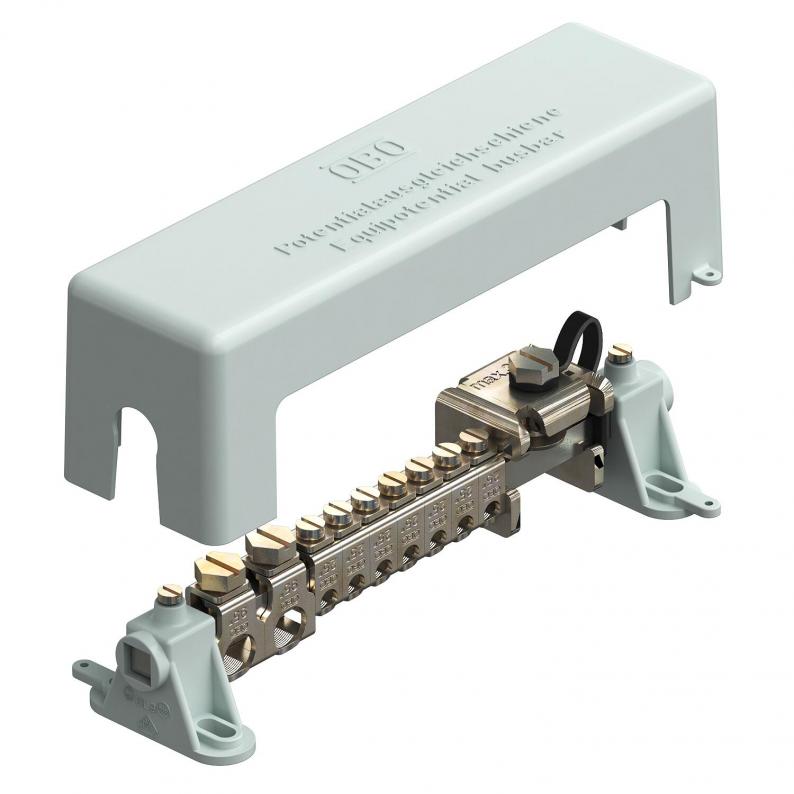

Barra equipotencial para interiores, certificado por VDE
Tipo 1801 VDE
|Código 5015650
|EAN 4012195378556
Código / Tipo
5015650 / 1801 VDE
Longitud
217 mm
Ancho
63 mm
Altura
67,5 mm
Color
Gris
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Barra ómnibus equipotencial para establecer la conexión equipotencial según DIN VDE 0100-410 / -540 y la conexión equipotencial de protección contra descargas atmosféricas según DIN VDE 0185-305
• Según VDE 0618, parte 1
• Con regleta 10 x 10 mm de latón niquelado
• Con bornes de contacto de acero galvanizado
• Tapa y soportes de poliestireno gris
• Tapa precintable/rotulable
• Resistente a una corriente de rayo de 100kA (10/350)
• Abrazadera de tracción con dispositivo de retención de tornillos para impedir que se suelten (p. ej. necesario en el sector industrial)
Posibilidades de conexión:
• 7 cables unifilares o multifilares de 2,5-25 mm² o cables de hilo fino de hasta 16 mm² (máx. Ø 7 mm)
• 2 cables unifilares o multifilares de 25-95 mm² o cables de hilo fino de hasta 70 mm² (máx. Ø 13,5 mm)
• 1 conductor plano de 30 x 3,5 mm
Con tapa precintable,
de plástico resistente a impactos
• Según VDE 0618, parte 1
• Con regleta 10 x 10 mm de latón niquelado
• Con bornes de contacto de acero galvanizado
• Tapa y soportes de poliestireno gris
• Tapa precintable/rotulable
• Resistente a una corriente de rayo de 100kA (10/350)
• Abrazadera de tracción con dispositivo de retención de tornillos para impedir que se suelten (p. ej. necesario en el sector industrial)
Posibilidades de conexión:
• 7 cables unifilares o multifilares de 2,5-25 mm² o cables de hilo fino de hasta 16 mm² (máx. Ø 7 mm)
• 2 cables unifilares o multifilares de 25-95 mm² o cables de hilo fino de hasta 70 mm² (máx. Ø 13,5 mm)
• 1 conductor plano de 30 x 3,5 mm
Con tapa precintable,
de plástico resistente a impactos
Datos técnicos
Dimensiones
| Longitud | 217 mm |
|---|---|
| Ancho | 63 mm |
| Altura | 67,5 mm |
Datos técnicos
| Aislante | sí |
|---|---|
| Número de conexiones de conductores redondos en total | 0 |
| Número de conexiones de conductores redondos 8 mm | 0 |
| Número de conexiones de conductores redondos 10 mm | 0 |
| Número de conexiones de conductores redondos 8-10 mm | 0 |
| Número de conexiones de conductores planos hasta 30 mm | 1 |
| Número de conexiones de conductores planos hasta 40 mm | 0 |
| Número de conexiones de cable hasta 6 mm² rígido | 0 |
| Número de conexiones de cable hasta 16 mm² rígido | 0 |
| Número de conexiones de cable hasta 25 mm² rígido | 7 |
| Número de conexiones de cable hasta 95 mm² rígido | 2 |
| Material del perfil de contacto | Latón |
| Material del borne | Acero |
| Superficie del perfil de contacto | niquelado |
| Superficie del borne | electrozincado |
| Versión | Con tapa |
| Conforme a ROHS | exento |
| Forma constructiva | Estructura modular |
| Dimensión | 217mm |
| Material | Latón |
| Color | Gris |
Datos medioambientales
1,778 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,778 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
