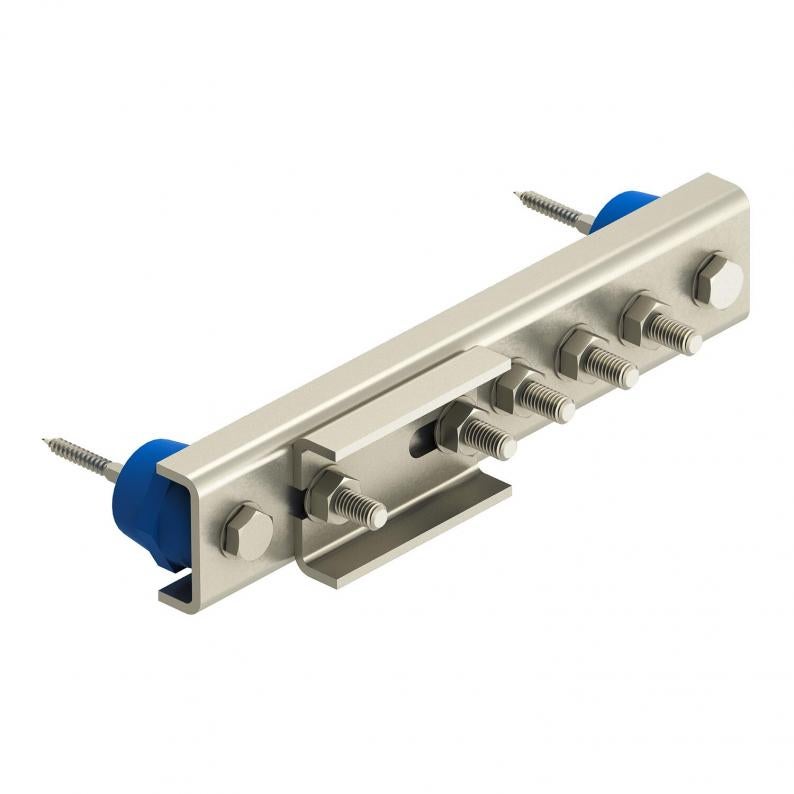

Barra equipotencial para zona EX 1/21, 2/22
Tipo EX PAS 5
|Código 5015265
|EAN 4012196427628
Código / Tipo
Longitud
Ancho
Altura
Número de conexiones
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Para conexión equipotencial de protección/funcionamiento sin chispas según DIN VDE 0100-410/-540 y conexión equipotencial de rayos sin chispas según VDE 0185-305 (IEC 62305) en sistemas según VDE 0165-1 (IEC/EN 60079-14)
- Uso en áreas potencialmente explosivas Zonas Ex 1 y 2/21 y 22
- probado según el grupo de explosión IIC
- Capacidad de corriente de rayo clase H (100 kA) según VDE 0185-561-1 (IEC/EN 62561-1)
- Pies aislantes resistentes a los rayos UV y libres de halógenos
- con arandela elástica para asegurar los tornillos contra el autoaflojamiento según VDE 0185-305-3
Suplemento 2
- Apto para aplicaciones en interiores y exteriores
- Uso en áreas potencialmente explosivas Zonas Ex 1 y 2/21 y 22
- probado según el grupo de explosión IIC
- Capacidad de corriente de rayo clase H (100 kA) según VDE 0185-561-1 (IEC/EN 62561-1)
- Pies aislantes resistentes a los rayos UV y libres de halógenos
- con arandela elástica para asegurar los tornillos contra el autoaflojamiento según VDE 0185-305-3
Suplemento 2
- Apto para aplicaciones en interiores y exteriores
Datos técnicos
Dimensiones
| Longitud | 279 mm |
|---|---|
| Ancho | 54 mm |
| Altura | 4 mm |
Datos técnicos
| Número de conexiones | 5 |
|---|---|
| Aislante | sí |
| Número de conexiones de conductores redondos en total | 5 |
| Número de conexiones de conductores redondos 8 mm | 0 |
| Número de conexiones de conductores redondos 10 mm | 0 |
| Número de conexiones de conductores redondos 8-10 mm | 0 |
| Número de conexiones de conductores planos hasta 30 mm | 0 |
| Número de conexiones de conductores planos hasta 40 mm | 1 |
| Número de conexiones de cable hasta 6 mm² rígido | 0 |
| Número de conexiones de cable hasta 16 mm² rígido | 0 |
| Número de conexiones de cable hasta 25 mm² rígido | 0 |
| Número de conexiones de cable hasta 95 mm² rígido | 0 |
| Material del perfil de contacto | Acero inoxidable (V2A) |
| Material del borne | Acero inoxidable (V2A) |
| Versión | Solo borne |
| Conducción de corriente de rayo | H/100 kA |
| Forma constructiva | Estructura fija |
| Dimensión | 5xM10 |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
7,7523 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 7,7523 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 7,7523 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (4)
Declaraciones (4)
Certificados (1)
Instrucciones y ayuda (2)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Altura
Número de conexiones
Código
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Longitud
Número de conexiones
EX PAS 5
Código
5015265
Longitud
279
Ancho
54
Altura
4
Número de conexiones
5
EX PAS 10
Código
5015270
Longitud
441
Ancho
54
Altura
4
Número de conexiones
10
