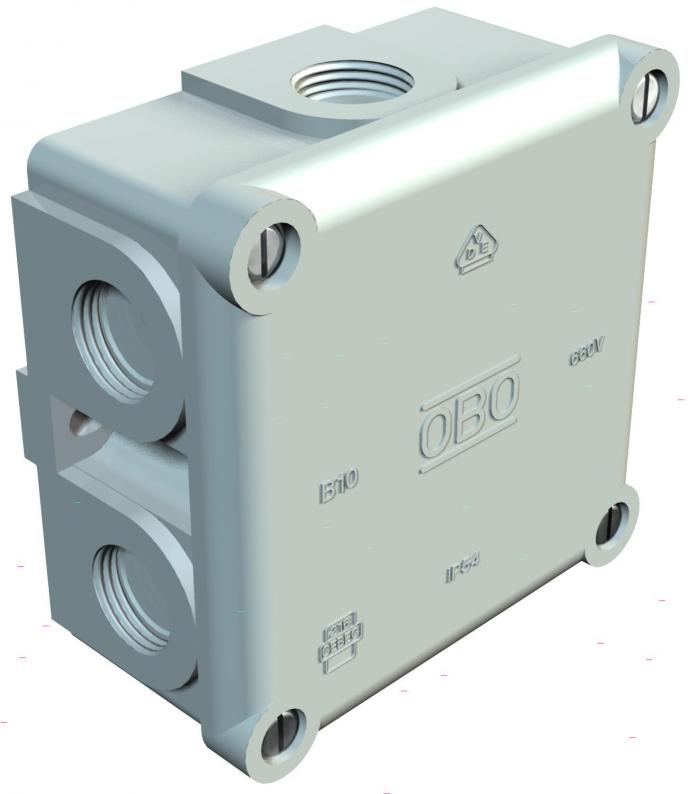

Caja de derivación B 10 M, con rosca
Tipo B 10 M
|Código 2002167
|EAN 4012195107651
Código / Tipo
Medidas interiores
Número de entradas
Ud. mín. envase: 5 Unidad
5Unidad
Unidad
Descripción
Grado de protección IP54, tensión nominal 660 V, sección nominal 2,5 - 4 mm², en combinación con el bloque de bornes 700/6 M la caja tiene una sección nominal de 4 mm², 2 orificios de fijación para tornillos de hasta 5 mm de Ø en el lado exterior de la caja. 4 tornillos de tapa, 7 Entradas rompibles con rosca M20 x 1,5, preferiblemente para prensaestopas con rosca de conexión corta.
Dimensión interna libre: 80x80x39 mm.
B 10/4 M VDE: con bloque de bornes de 5 polos 700/4 BM de melamina para máx. 4 conductores de 2,5 mm² por cada borne.
Dimensión interna libre: 80x80x39 mm.
B 10/4 M VDE: con bloque de bornes de 5 polos 700/4 BM de melamina para máx. 4 conductores de 2,5 mm² por cada borne.
Datos técnicos

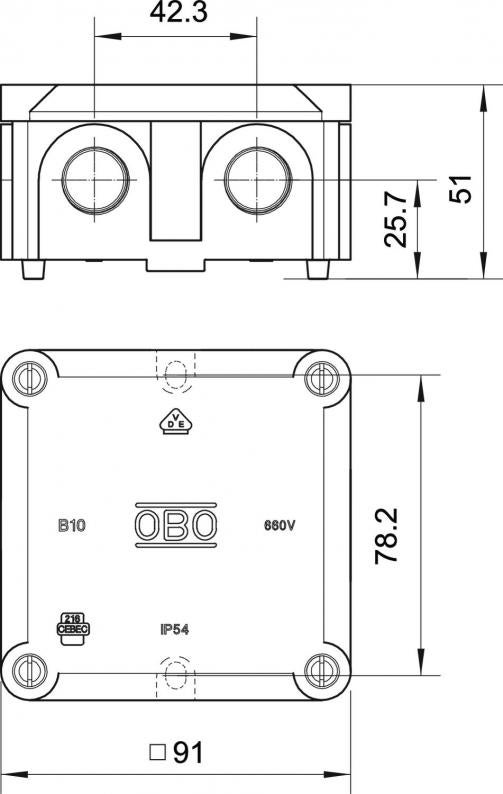

Dimensiones
| Longitud | 91 mm |
|---|---|
| Ancho | 91 mm |
| Altura | 51 mm |
| Medidas interiores | 80x80x39 mm |
Datos técnicos
| Tipo de entrada | Prensaestopas |
|---|---|
| A prueba de impactos | no |
| Libre de halógenos | sí |
| Número de entradas | 7 |
| Entrada por la parte posterior | no |
| Tapa transparente | no |
| Clase de protección | IP54 |
| Tensión nominal | 660 V |
| Tubular | no |
| Con tapa | sí |
| Precintable | sí |
| Tipo de entrada | Cable |
| Para zona Ex | Sin |
| Tensión de aislamiento calculada Ui | 660 V |
| Mantenimiento de función | Sin |
| Modelo a prueba de explosiones | no |
| Tipo de entrada a la carcasa | Rosca y troquelado |
| Con apantallamiento | no |
| Resistente a la intemperie | no |
| Para diámetro de tubo | 20 mm |
| Para zona Ex con gas | Sin |
| Para zona Ex con polvo en suspensión | Sin |
| Sección nominal mín. | 2,5 mm² |
| Sección nominal máx. | 4 mm² |
| Ejecución | Cuadrado |
| Tapa | Opaco |
| Fijación de tapa | Atornillado |
| Conforme a ROHS | sí |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 750°C |
| Dimensión | 91x91x51 |
| Material | Duroplast, Aminoplast tipo 131.5 |
| Color | Gris claro, RAL 7035 |
| Modelo tapa caja derivación de cable | Tapa ciega |
| Serie de productos | Serie B |
Datos medioambientales
0,3694 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,3694 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,3694 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (2)
Declaraciones (4)
Certificados (1)
Imágenes del producto (2)
Modelos
Tipo
Medidas interiores
Número de entradas
Clase de protección
Color
Código
B 10 M
80x80x39
7
IP54
Gris claro, RAL 7035
2002167
B 11 M
125x100x44
10
IP54
Gris claro, RAL 7035
2002345
B 12 M
178x126x57
10
IP54
Gris claro, RAL 7035
2002523
