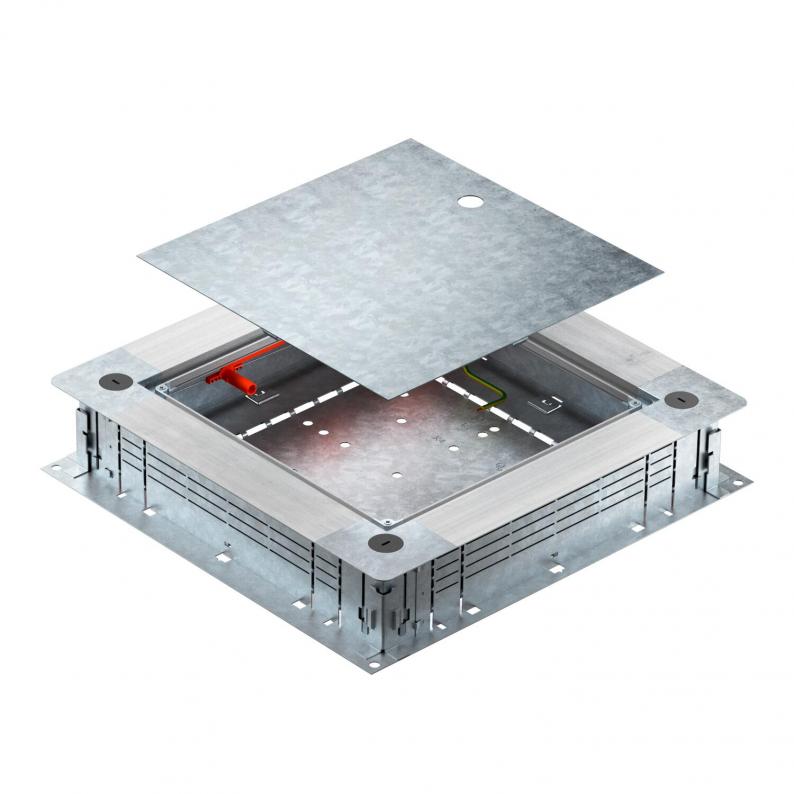

Caja de derivación y registro UZD250-4
Tipo UZD250-4
|Código 7410022
|EAN 4012197375324
Código / Tipo
Altura de pavimento mín.
Altura de pavimento máx.
Tamaño nominal
Altura de canal mín.
Altura de canal máx.
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja de derivación y registro para canales de instalación bajo el suelo con paredes laterales de plancha de acero. Para montaje de unidades de instalación en la tapa de montaje (solicitar por separado). Puede nivelarse de forma continua con el sistema de nivelación rápida hasta una altura de solado de 80 - 160 mm. El solado puede trabajarse enrasado hasta el borde de fuga. Con opción de desacoplamiento acústico tras la aplicación de la solera y también puede utilizarse para aplicaciones de cargas pesadas con accesorios del sistema. Introducción de los cables y líneas con el canal EÜK de 2 piezas.
Datos técnicos
Dimensiones
| Longitud | 380 mm |
|---|---|
| Ancho | 400 mm |
| Altura | 80 mm |
| Medida A | 380 mm |
| Medida B | 400 mm |
| Medida b | 283 mm |
| Medida a | 262 mm |
Datos técnicos
| Altura de pavimento mín. | 80 mm |
|---|---|
| Altura de pavimento máx. | 160 mm |
| Modelo de tapa | Universal |
| Margen de nivelación mín. | 80 mm |
| Margen de nivelación máx. | 160 mm |
| Altura mínima de pavimento | 80 |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Ancho de canal mín. | 190 mm |
| Ancho de canal máx. | 250 mm |
| Orificio para la instalación de caja sobre el pavimento | no |
| Número de dispositivos instalables | 1 |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | sí |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| para la conexión de tubos | no |
| Tamaño nominal | 250 mm |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Conforme a ROHS | exento |
| Altura de canal mín. | 28 mm |
| Altura de canal máx. | 58 mm |
| Dimensión | 400x380x80 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Datos medioambientales
21,9284 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 21,9284 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 21,9284 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios de montaje
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
ASH 250-4 240
7410134
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
ASH 250-4 320
7410136
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Código 7410134
Kit de nivelación de altura ASH 250-4 240Tipo
ASH 250-4 240
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Código 7410136
Kit de nivelación de altura ASH 250-4 320Tipo
ASH 250-4 320
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (2)
Certificados (1)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Altura de pavimento mín.
Altura de pavimento máx.
Modelo de tapa
Orificio para la instalación de unidad de montaje
Tamaño nominal
Altura de canal mín.
Altura de canal máx.
Código
UZD250-4
80
160
Universal
Cuadrado
250
28
58
7410022
UZD250-4 SO
115
160
Universal
Cuadrado
250
28
58
7410010
Altura de pavimento mín.
UZD250-4
Código
7410022
Altura de pavimento mín.
80
Altura de pavimento máx.
160
Modelo de tapa
Universal
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal
250
Altura de canal mín.
28
Altura de canal máx.
58
UZD250-4 SO
Código
7410010
Altura de pavimento mín.
115
Altura de pavimento máx.
160
Modelo de tapa
Universal
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal
250
Altura de canal mín.
28
Altura de canal máx.
58
