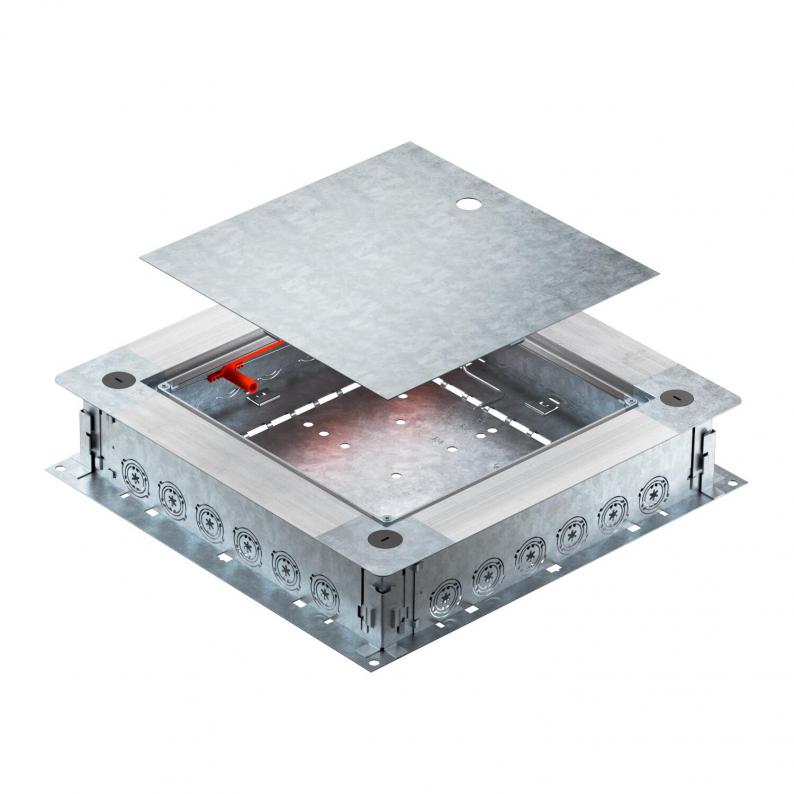

Caja de derivación y registro UZD250-4 R
Tipo UZD250-4 R
|Código 7410026
|EAN 4012197375416
Código / Tipo
7410026 / UZD250-4 R
Altura de pavimento mín.
80 mm
Altura de pavimento máx.
160 mm
Modelo de tapa
Universal
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal
250 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Caja de derivación y registro UZD250-4 R con paredes laterales de chapa de acero. Para montaje de unidades de instalación en la tapa de montaje (solicitar por separado). Puede nivelarse de forma continua con el sistema de nivelación rápida hasta una altura de solado de 80 - 160 mm. El solado puede trabajarse enrasado hasta el borde de fuga. Con opción de desacoplamiento acústico tras la aplicación de la solera y también puede utilizarse para aplicaciones de cargas pesadas con accesorios del sistema. Introducción de los cables y líneas a través de las entradas de las tuberías. Apropiada entrada de tuberías por lado para cada 6 tubos de instalación en los diámetros M20, M25 y M32.
Datos técnicos
Dimensiones
| Longitud | 380 mm |
|---|---|
| Ancho | 400 mm |
| Altura | 80 mm |
| Medida A | 380 mm |
| Medida B | 400 mm |
| Medida b | 283 mm |
| Medida a | 262 mm |
Datos técnicos
| Altura de pavimento mín. | 80 mm |
|---|---|
| Altura de pavimento máx. | 160 mm |
| Modelo de tapa | Universal |
| Margen de nivelación mín. | 80 mm |
| Margen de nivelación máx. | 160 mm |
| Altura mínima de pavimento | 80 |
| Adecuado para canalización bajo pavimento | no |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Orificio para la instalación de caja sobre el pavimento | no |
| Número de dispositivos instalables | 1 |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | no |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| para la conexión de tubos | sí |
| Tamaño nominal | 250 mm |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Conforme a ROHS | exento |
| Dimensión | 400x380x80 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Datos medioambientales
22,1564 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 22,1564 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 22,1564 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
