Caja de derivación y registro UZD350-4 R
Tipo UZD350-4 R
|Código 7410025
|EAN 4012197375386
Código / Tipo
7410025 / UZD350-4 R
Altura de pavimento mín.
80 mm
Altura de pavimento máx.
160 mm
Modelo de tapa
Universal
Orificio para la instalación de unidad de montaje
Cuadrado
Tamaño nominal
350 mm
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

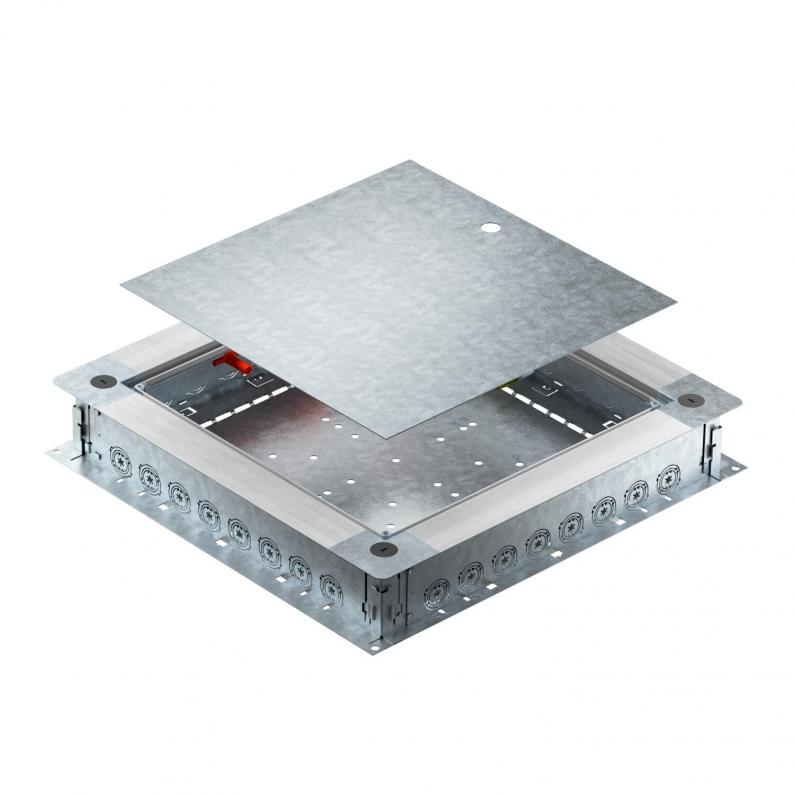

Caja de tiro y derivación UZD350-4 R con paneles laterales de chapa de acero. Para montaje de unidades de instalación en la tapa de montaje (solicitar por separado). Puede nivelarse de forma continua con el sistema de nivelación rápida hasta una altura de solado de 80 - 160 mm. El solado puede trabajarse enrasado hasta el borde de fuga. Con opción de desacoplamiento acústico tras la aplicación de la solera y también puede utilizarse para aplicaciones de cargas pesadas con accesorios del sistema. Introducción de los cables y líneas a través de las entradas de las tuberías. Entrada de tubo por lado adecuada para 8 tubos de instalación cada uno en diámetros M20, M25 y M32.
Datos técnicos
Dimensiones
| Longitud | 480 mm |
|---|---|
| Ancho | 500 mm |
| Altura | 80 mm |
| Medida A | 480 mm |
| Medida B | 500 mm |
| Medida b | 383 mm |
| Medida a | 362 mm |
Datos técnicos
| Altura de pavimento mín. | 80 mm |
|---|---|
| Altura de pavimento máx. | 160 mm |
| Modelo de tapa | Universal |
| Margen de nivelación mín. | 80 mm |
| Margen de nivelación máx. | 160 mm |
| Altura mínima de pavimento | 80 |
| Adecuado para canalización bajo pavimento | no |
| Adecuado para canalización cerrada a ras de pavimento | no |
| Orificio para la instalación de caja sobre el pavimento | no |
| Número de dispositivos instalables | 1 |
| Posibilidad de instalar una junta | sí |
| Desacoplable | sí |
| Chapa de base | sí |
| Apropiado para canal bajo suelo | no |
| Orificio para la instalación de unidad de montaje | Cuadrado |
| para la conexión de tubos | sí |
| Tamaño nominal | 350 mm |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Conforme a ROHS | exento |
| Dimensión | 500x480x80 |
| Superficie | Galvanizado en banda |
| Material | Acero |
Datos medioambientales
29,833 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 29,833 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
DUF 350-2
7400597
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
DUG 350-3 4
7400505
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7400597
Tapa ciega protegida contra la humedad para UZD350Tipo
DUF 350-2
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Tipo
DUG 350-3 4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
