Caja domótica empotrada UP 46, cuadrada, con espacio lateral para terminales

Caja domótica empotrada UP 46, cuadrada, con espacio lateral para terminales

Tipo UE 46
|
Código 2003725
|
EAN 4012196863815
Mostrar todas las versiones
Código / Tipo
2003725 / UE 46
Altura
50 mm
Diámetro
61 mm
Número de entradas
16
Para diámetro de tubo
20/25 mm

Ud. mín. envase: 10 Unidad

Unidad

Descripción

Caja electrónica empotrable con espacio de apriete lateral, forma cuadrada, para el uso en muros con una profundidad de montaje de mínimo 50 mm.

• Conector de unión acoplables por ambos lados con cierre de bayoneta
• 10 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 2 entradas hasta Ø 20 mm en el suelo
• 4 entradas para cables planos/de cinta
• 4 x 3 Huecos para tornillos
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Libre de halógenos: sin cloro, flúor ni bromo
  • Retardante de llama 650ºC
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Grado de protección IP30
  • Diámetro 60 mm
  • Sección nominal 1,5-2,5 mm²
  • Tensión nominal 400 V
  • Huella de CO₂ (PCF)
  • Embalaje totalmente de cartón reciclado

Datos técnicos

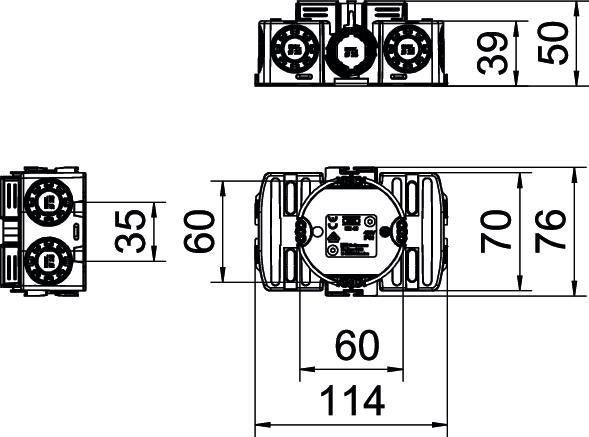

Dimensiones

Longitud114 mm
Ancho76 mm
Altura50 mm

Datos técnicos

Tipo de entradaOrificio practicable para conductores NYM, líneas de datos y tubos corrugados
A prueba de impactosno
Distancia entre tornillos mecanismo60 mm
Diámetro61 mm
Libre de halógenossí
Número de entradas16
Fijación de los aparatosTornillos
Entrada por la parte posteriorsí
Clase de protecciónIP30
Tipo de entrada a la carcasaOrificio practicable
Para diámetro de tubo20/25 mm
Con tornillossí
Herméticano
Con lengüeta claveteadano
Sección nominal mín.1,5 mm²
Sección nominal máx.2,5 mm²
EjecuciónRectangular
TapaSin
Fijación de tapaTornillos
Antiinflamablesegún la norma VDE 0471/IEC 60695-2-11, temperatura de ensayo 650 °C
Entradas de tubo Ø 20 mm2
Entradas combinadas Ø 20 / 25 mm10
DimensiónØ60xH50x114
MaterialPolipropileno
ColorNegro intenso
Tensión de funcionamiento400 V

Datos medioambientales

0,1666 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Huella de CO2 (GWP) Cradle-to-Gate0,1666 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)0,1666 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Accesorios

Accesorios de montaje
Tipo
ZU 12-PR

Ud. mín. envase: 25 Unidad

Unidad

Tipo
ZU 24-PR

Ud. mín. envase: 25 Unidad

Unidad

Tipo
ZU 60-SD

Ud. mín. envase: 50 Unidad

Unidad
