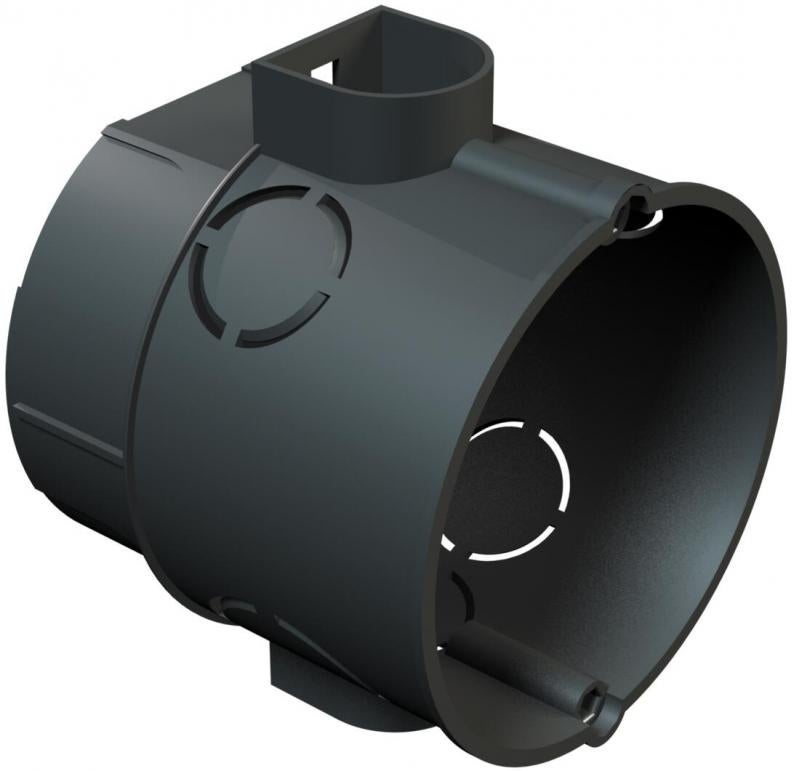

Caja portamecanismos o de conexiones empotrable
Tipo UG 60 VD
|Código 2003019
|EAN 4012195002314
Código / Tipo
2003019 / UG 60 VD
Altura
60 mm
Diámetro
60 mm
Número de entradas
13
Para diámetro de tubo
20/25 mm
¡Este artículo es un producto descatalogado!
Encontrará el modelo sustituto aquí.
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Caja portamecanismos/de conexiones con protección contra la torsión, distancia de combinación normalizada y garantizada de 71 mm (según DIN 49 073-1) mediante acoplamiento de encaje rápido. Aberturas rompibles para conductores y tubos de Ø 20 mm y Ø 25 mm. Combinable para fijación por expansión y por tornillo, soportes profundos para empotrado, distancia entre tornillos para mecanismos de 60 mm, para fijar con tornillos autorroscantes de 3,2 mm, con 2 espacios para tornillos pero sin tornillos, grado de protección IP20.
Datos técnicos
Dimensiones
| Altura | 60 mm |
|---|
Datos técnicos
| Tipo de entrada | Aberturas rompibles para conductores y tubos de Ø 20 mm y Ø 25 mm |
|---|---|
| Altura del piso mín. | 64 mm |
| Número de compartimentos | 1 |
| Distancia entre tornillos mecanismo | 60 mm |
| Diámetro | 60 mm |
| Número de entradas | 13 |
| Fijación de los aparatos | atornillar o expandir |
| Entrada por la parte posterior | no |
| Clase de protección | IP20 |
| Precintable | no |
| Mantenimiento de función | Sin |
| Tipo de entrada a la carcasa | Troquelado |
| Con apantallamiento | no |
| Para diámetro de tubo | 20/25 mm |
| Con tornillos | no |
| Hermética | no |
| Con lengüeta claveteada | no |
| Empalmes | Empalme tubular |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Diámetro interior | 60 mm |
| Ejecución | redondo |
| Montaje | Sin |
| Tapa | Sin |
| Fijación de tapa | No se aplica |
| Antiinflamable | según la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 650 °C |

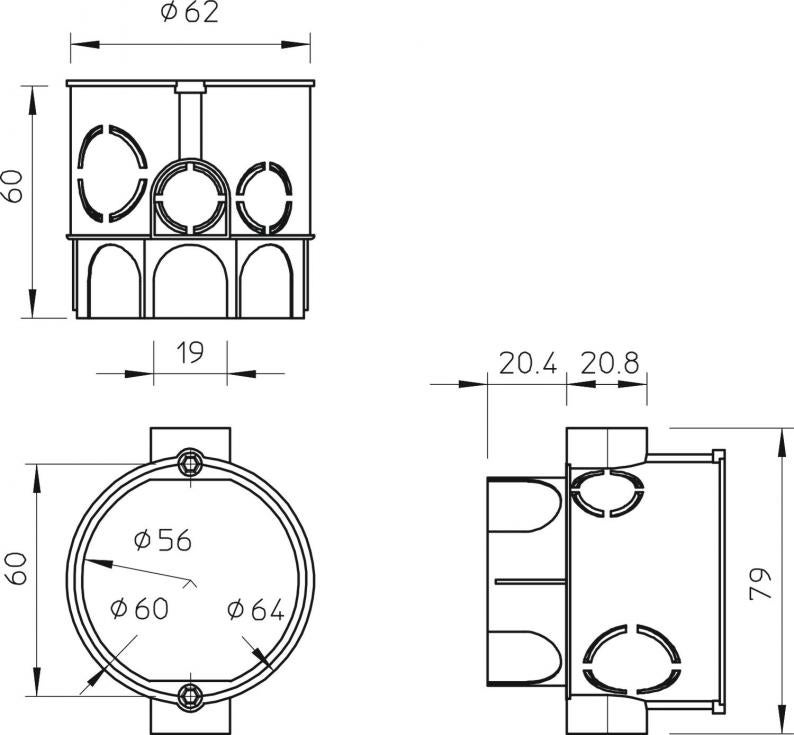

| Dimensión | Ø60mm, H60mm |
| Material | Poliestireno |
| Color | Negro |
| Tensión de funcionamiento | 400 V |
Datos medioambientales
0,0588 kg CO₂e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0588 kg CO₂e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0588 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
