Canal pequeño AZ 50 A2

Canal pequeño AZ 50 A2

Tipo AZK 050 A2
|
Código 6075150
|
EAN 4012196069071
Mostrar todas las versiones
Código / Tipo
6075150 / AZK 050 A2
Longitud
3000 mm
Ancho
50 mm
Mantenimiento de función
no
Espesor de chapa
1,5 mm

Ud. mín. envase: 3 m

m

Descripción

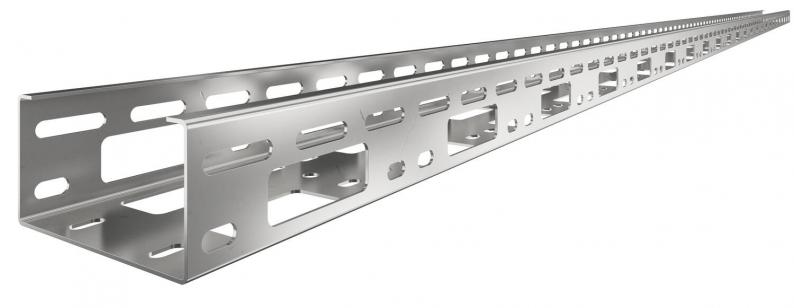

Canal pequeño A-Z con altura de ala de 50 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
  • Aislamiento magnético
  • Underwriters Laboratories Inc., EE. UU. & Canadá
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Declaración de protección medioambiental (EPD)
  • Huella de CO₂ (PCF)

Datos técnicos

Dimensiones

Longitud3000 mm
Ancho50 mm
Altura50 mm
Medida B50 mm

Datos técnicos

Mantenimiento de funciónno
Perforación lateralsí
Modelo de uniónsin unión
Tipo vano anchono
Sección efectiva25 cm²
Acero inoxidable, barnizadono
Espesor de chapa1,5 mm
Perforación de montaje en el suelosí
Calibre maestro de agujeros OTANno
Sección efectiva2500 mm²
Dimensión50x50x3000
SuperficiePulido, con tratamiento posterior
MaterialAcero inoxidable 1.4301
Coloracero inoxidable
Serie de productosSerie AZK

Cargas

Distancia de sujeción 1,0 m2,5 kN/m
Distancia de sujeción 1,5 m2 kN/m
Distancia de sujeción 2,0 m1,2 kN/m
Distancia de sujeción 2,5 m0,85 kN/m
Distancia de sujeción 3,0 m0,5 kN/m
Diagrama de carga canal AZ pequeño

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana

Distancia entre los apoyos en m

Flexión de la barra en mm a kN/m permitidos.

Esquema de carga para procesos de comprobación

La curva de carga con bandejas portacables en mm

Curva de flexión de la barra según la distancia entre apoyos

Datos medioambientales

9,0439 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
EPD verificadosí
Fecha de caducidad EPD10.07.2029
Número de declaración EPDEPD-KTO-17.0
Norma EPD / norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
Huella de CO2 (GWP) Cradle-to-Gate9,0439 kg CO2e / 1 Metro
CO₂ Footprint (GWP)9,0439 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metro
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema
Tipo
VF AZK A2

Ud. mín. envase: 10 Unidad

Unidad

Código 6066629

Unión recta 50 FS
Tipo
VF AZK 50 A2

Ud. mín. envase: 25 Unidad

Unidad

Tipo
KSR-915 PE

Ud. mín. envase: 25 Unidad

Unidad
