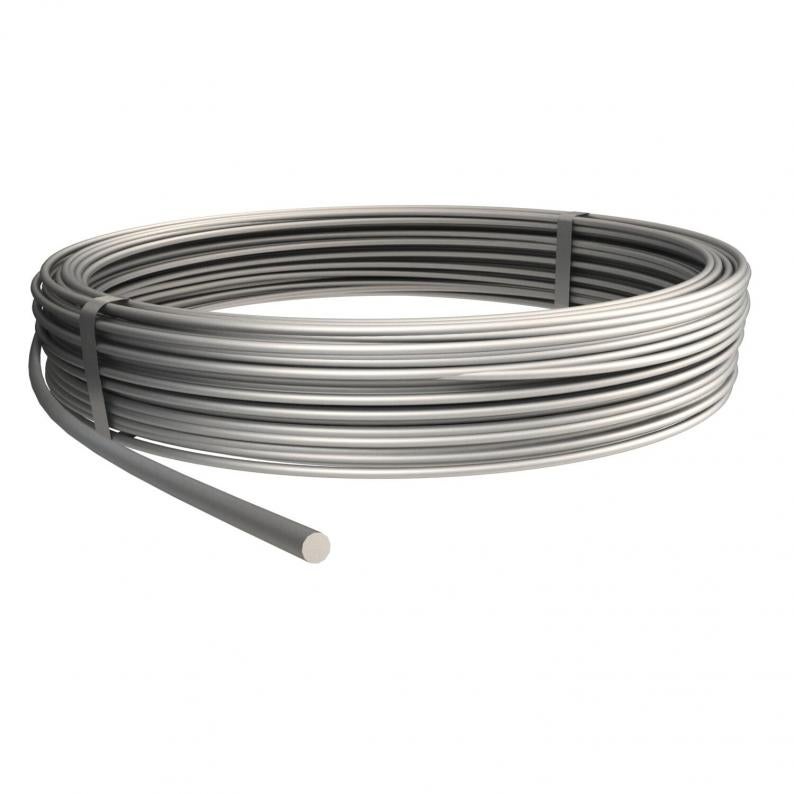

Conductor redondo de aluminio
Tipo RD 8-ALU
|Código 5021286
|EAN 4012195381914
Código / Tipo
Diámetro
Anillo estándar (kg aprox.)
Sección transversal
Anillo estándar (m aprox.)
Ud. mín. envase: 150 m
150m
m
Descripción
• Utilizable como derivación según DIN EN 62561-2 (VDE 0185-561-2 o IEC 62561-2)
• Satisface las exigencias de VDE 0185-305 (IEC 62305)
• RD 8 ALU: semiduro (E-AlMgSi0.5 corresponde a DIN 48801)
• RD 8 ALU-T: calidad Tordier (E-AlMgSi0.5 corresponde a DIN 48801)
• RD 10 ALU: aluminio puro (E-Al corresponde a DIN 48801)
• AL y el ALMgSi no se deben tender directamente encima de, empotrado en o debajo de enlucido, mortero, ni hormigón, ni tampoco en tierra
• Satisface las exigencias de VDE 0185-305 (IEC 62305)
• RD 8 ALU: semiduro (E-AlMgSi0.5 corresponde a DIN 48801)
• RD 8 ALU-T: calidad Tordier (E-AlMgSi0.5 corresponde a DIN 48801)
• RD 10 ALU: aluminio puro (E-Al corresponde a DIN 48801)
• AL y el ALMgSi no se deben tender directamente encima de, empotrado en o debajo de enlucido, mortero, ni hormigón, ni tampoco en tierra
Datos técnicos
Datos técnicos
| Diámetro | 8 mm |
|---|---|
| Anillo estándar (kg aprox.) | 20 |
| Versión aislada resistente a la alta tensión | no |
| Número de alambres individuales | 1 |
| Propiedades del material | Semirrígido |
| Revestimiento de material | Sin |
| Sección transversal | 50 mm² |
| Anillo estándar (m aprox.) | 150 |
| Dimensión | 8mm |
| Material | Aluminio |
| Length tolerance ± | 5 % |

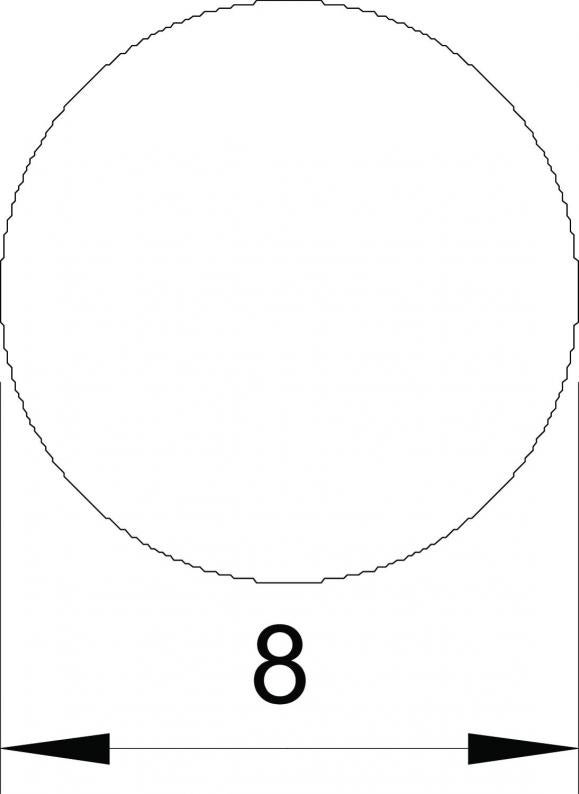

Dimensiones
| Medida D | 8 mm |
|---|
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
177 20 VA M6
5207339
Ud. mín. envase: 20 Unidad
20Unidad
Unidad
165 MBG-8-10
5218700
Ud. mín. envase: 12 Unidad
12Unidad
Unidad
Código 5207339
Soporte para conductor para Rd 8 mm, paso de Ø 5 mmTipo
177 20 VA M6
Ud. mín. envase: 20 Unidad
20Unidad
Unidad
Tipo
165 MBG-8-10
Ud. mín. envase: 12 Unidad
12Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (3)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Diámetro
Anillo estándar (kg aprox.)
Sección transversal
Anillo estándar (m aprox.)
Material
Código
RD 8-ALU
8
20
50
150
Aluminio
5021286
RD 8-ALU-T
8
20
50
150
Aluminio
5021294
RD 8-ALU-T 75
8
10
50
75
Aluminio
5021296
RD 10-ALU
10
20
78
95
Aluminio
5021308
Diámetro
Anillo estándar
(kg aprox.)
Sección transversal
Anillo estándar
(m aprox.)
RD 8-ALU
Código
5021286
Diámetro
8
Anillo estándar (kg aprox.)
20
Sección transversal
50
Anillo estándar (m aprox.)
150
Material
Aluminio
RD 8-ALU-T
Código
5021294
Diámetro
8
Anillo estándar (kg aprox.)
20
Sección transversal
50
Anillo estándar (m aprox.)
150
Material
Aluminio
RD 8-ALU-T 75
Código
5021296
Diámetro
8
Anillo estándar (kg aprox.)
10
Sección transversal
50
Anillo estándar (m aprox.)
75
Material
Aluminio
RD 10-ALU
Código
5021308
Diámetro
10
Anillo estándar (kg aprox.)
20
Sección transversal
78
Anillo estándar (m aprox.)
95
Material
Aluminio
