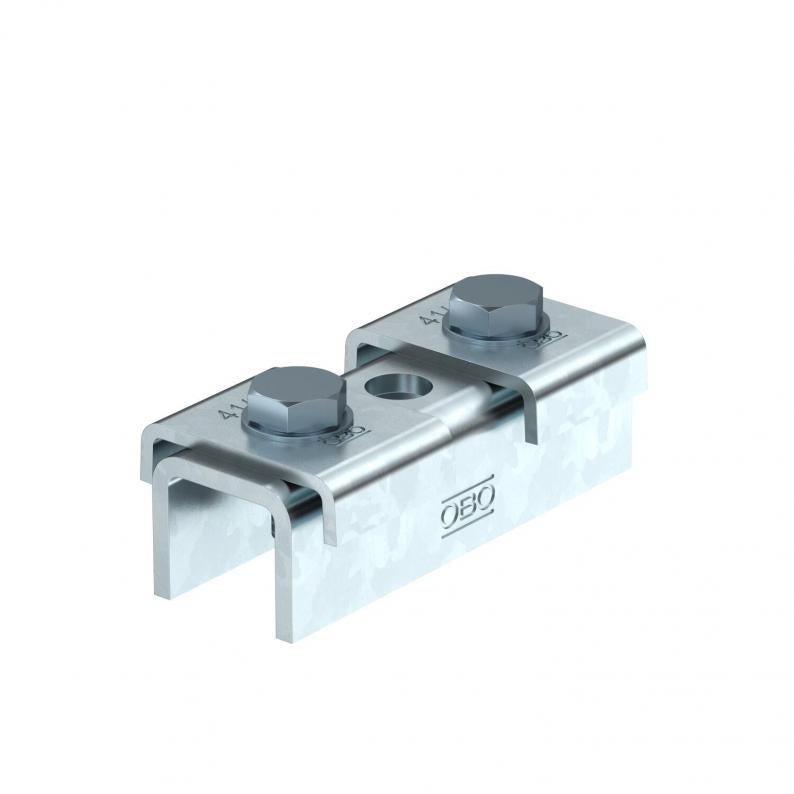

Conector de perfiles SV con 3 agujeros FT
Tipo SVE 41 FT
|Código 1123121
|EAN 4012195939214
Código / Tipo
1123121 / SVE 41 FT
Longitud
100 mm
Ancho
47 mm
Grosor del material
4 mm
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
El conector de perfiles sirve como prolongación del perfil de montaje MS4141. Esta unión puede realizarse de forma sencilla y segura en el mismo lugar de montaje o venir ya instalada de taller.
Asegura que no se producirá ningún punto débil en el área del acoplamiento del carril. Se aplican los valores estáticos del perfil de montaje.
Volumen de suministro:
Chapas de sujeción 4141 con los correspondientes tornillos sueltos de cabeza hexagonal.
Asegura que no se producirá ningún punto débil en el área del acoplamiento del carril. Se aplican los valores estáticos del perfil de montaje.
Volumen de suministro:
Chapas de sujeción 4141 con los correspondientes tornillos sueltos de cabeza hexagonal.
Prensaestopas incluido
Datos técnicos
Dimensiones
| Longitud | 100 mm |
|---|---|
| Ancho | 47 mm |
| Altura | 39,4 mm |
Datos técnicos
| Acero inoxidable, barnizado | no |
|---|---|
| Ancho de ranura | 22 mm |
| Grosor del material | 4 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm⁴ |
| Statischer Wert lz | 9,01 cm⁴ |
| Statischer Wert Wy | 2,91 cm³ |
| Statischer Wert Wz | 4,4 cm³ |
| Tamaño del orificio | 12 |
| Forma de perfil | C = perfil |
| Tipo de perforación | Dorso perforado |
| Distancia central entre orificios | 60 mm |
| Con accesorios de tornillería | sí |
| Versión | perforado |
| Apropiado para formas de perfil | Perfil U |
| Dimensión | 100x4mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
Datos medioambientales
1,1442 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 1,1442 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,1442 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (1)
Declaraciones (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Grosor del material
Código
SVE 41 FT
100
47
4
1123121
SVE 41 FT
Código
1123121
Longitud
100
Ancho
47
Grosor del material
4
