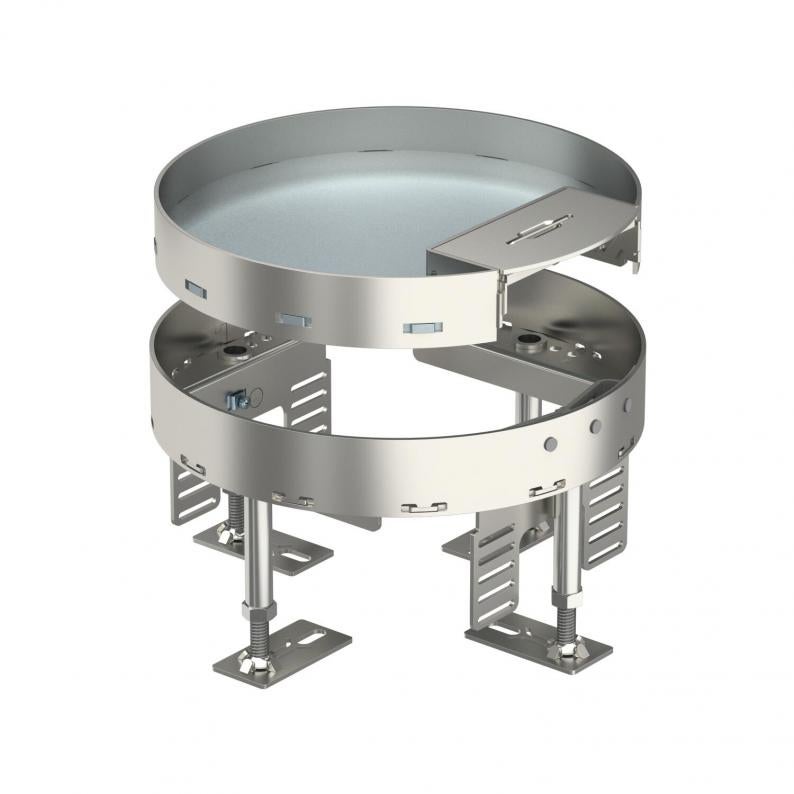

Conjunto de tapa y marco con altura regulable con salida de cable, RKSR, acero inoxidable
Tipo RKSRN2 R4 VS20
|Código 7409258
|EAN 4012195867395
Código / Tipo
7409258 / RKSRN2 R4 VS20
Altura del piso mín.
110 mm
Altura del piso máx.
155 mm
Espesor del revestimiento del suelo
20 mm
Tamaño nominal para unidades portamecanismos
R4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Tapa y marco con altura regulable de tamaño R4 con salida para cables. Apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Tapa y marco de altura regulable con salida para cables, 2 compartimentos Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Datos técnicos
Dimensiones
| Longitud | 214 mm |
|---|---|
| Ancho | 214 mm |
Datos técnicos
| Altura del piso mín. | 110 mm |
|---|---|
| Altura del piso máx. | 155 mm |
| Espesor del revestimiento del suelo | 20 mm |
| Margen de nivelación mín. | 110 mm |
| Margen de nivelación máx. | 155 mm |
| Número de dispositivos instalables | 6 |
| Desacoplable | no |
| Diámetro de montaje | 215 |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Número de cajas portamecanismos | 2 |
| Profundidad de montaje | 110 mm |
| Modelo de salida de cable | Salida de cable giratoria |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT3 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R4 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Conforme a ROHS | exento |
| Dimensión | Ø215mm |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
12,3916 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 12,3916 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 12,3916 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
RK NEV2 110
7405815
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
UT3 45 3
7408723
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
MTU 2
7407836
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Código 7405815
Unidad de nivelación RKNEV2Tipo
RK NEV2 110
Ud. mín. envase: 1 Unidad de embalaje
1Unidad de embalaje
Unidad de embalaje
Código 7400517
Tapa de montaje 350 tamaño nominal R4Tipo
DUG 350-3 R4
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (2)
Catálogos y folletos (1)
Declaraciones (1)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (2)
Modelos
Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo
Tamaño nominal para unidades portamecanismos
Código
RKSRN2 R4 VS20
110
155
20
R4
7409258
RKSRN2 R4 VS20
Código
7409258
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
20
Tamaño nominal para unidades portamecanismos
R4
