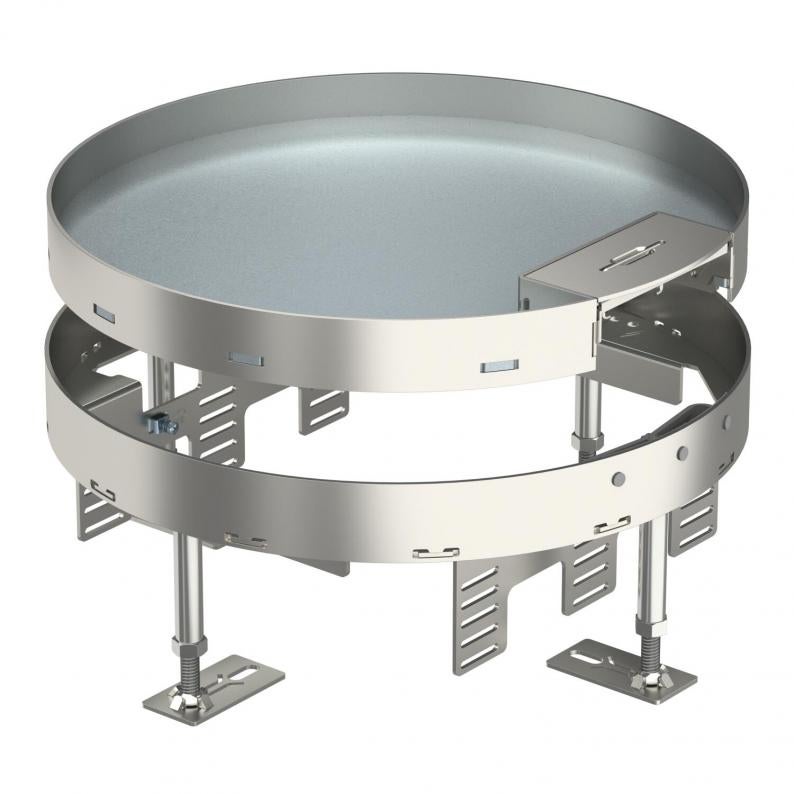

Conjunto de tapa y marco con altura regulable con salida de cable, RKSR, acero inoxidable

Conjunto de tapa y marco con altura regulable con salida de cable, RKSR, acero inoxidable

Tipo RKSRN2 R9 VS20
|
Código 7409278
|
EAN 4012195867586
Mostrar todas las versiones
Código / Tipo
Altura del piso mín.
Altura del piso máx.
Espesor del revestimiento del suelo

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Tapa y marco con altura regulable de tamaño R9 con salida para cables. Apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco.
Tapa y marco de altura regulable con salida para cables, 3 compartimentos Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT4 para 6 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.
Caja redonda nivelable, 3 compartimentos, con salida de cable de tamaño nominal 9 para el montaje de sistemas de instalación. Caja adecuada para uso en sistemas de canalización, suelos técnicos y suelos huecos en suelos que requieren limpieza en seco, en zonas interiores. Sólo son apropiados para pavimentos pulidos.

Se pueden instalar 3 tapas APMT5.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Huella de CO₂ (PCF)
  • Embalaje totalmente de cartón reciclado

Datos técnicos

Dimensiones

Longitud304 mm
Ancho304 mm

Datos técnicos

Altura del piso mín.110 mm
Altura del piso máx.155 mm
Espesor del revestimiento del suelo20 mm
Margen de nivelación mín.110 mm
Margen de nivelación máx.155 mm
Número de dispositivos instalables12
Desacoplableno
Diámetro de montaje305
Apropiado para montaje en suelo hueco / técnicosí
Apropiado para instalación de suelo técnicosí
Cuidados del sueloseco
Número de cajas portamecanismos3
Profundidad de montaje110 mm
Modelo de salida de cableSalida de cable giratoria
Número de salidas de cable1
Soportes para alojar cajas portamecanismossí
Grado de protección código IKIK10
Tipo de sistema de montajeUT4
Modelo para carga pesadano
Tamaño nominal para unidades portamecanismosR9
AutorizacionesVDE
Grado de protección (IP) mientras se está utilizandoIP20
Grado de protección (IP) si no se está utilizandoIP10
Carga vertical, superficie pequeñahasta 3.000 N
Carga vertical, superficie grandehasta 5.000 N
Versiónredondo
Conforme a ROHSexento
DimensiónØ305mm
MaterialAcero inoxidable 1.4301

Datos medioambientales

18,4172 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
Embalaje totalmente de cartón recicladosí
Huella de CO2 (GWP) Cradle-to-Gate18,4172 kg CO2e / 1 Unidad
CO₂ Footprint (GWP)18,4172 kg CO₂e
Fecha de determinación del valor de CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Pieza
Declared Unit Quantity (LCA)1

Accesorios

Accesorios del sistema
Tipo
RK NEV2 110

Ud. mín. envase: 1 Unidad de embalaje

Unidad de embalaje

Tipo
SRS 4

Ud. mín. envase: 4 Unidad

Unidad

Tipo
DUG 350-3 R9

Ud. mín. envase: 1 Unidad

Unidad

Descargas

0 Seleccionado

Hoja de datos (2)
Catálogos y folletos (1)
Declaraciones (1)
Certificados (1)
Instrucciones y ayuda (1)
Imágenes del producto (2)
Descargar datos 3D (2)

Modelos

Espesor del revestimiento del suelo
RKSRN2 R9 VS20
Código
7409278
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
20
Tamaño nominal para unidades portamecanismos
R9
RKSRN2 R9 VS25
Código
7409280
Altura del piso mín.
110
Altura del piso máx.
155
Espesor del revestimiento del suelo
25
Tamaño nominal para unidades portamecanismos
R9
