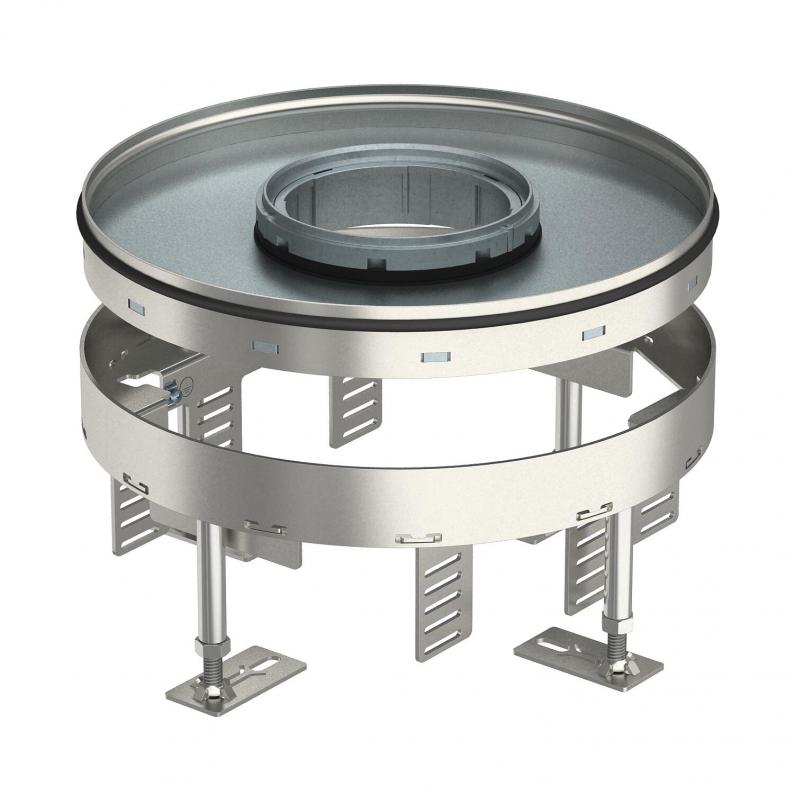

Conjunto de tapa y marco con altura regulable para tubo, RKFR, acero inoxidable
Tipo RKFRN2 R7 VS25
|Código 7409428
|EAN 4012195869511
Código / Tipo
7409428 / RKFRN2 R7 VS25
Altura del piso mín.
110 mm
Altura del piso máx.
155 mm
Espesor del revestimiento del suelo
25 mm
Tamaño nominal para unidades portamecanismos
R7
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto de tapa y marco con altura regulable de tamaño R7, con orificio para tubo, apropiados para el montaje de mecanismos en pavimentos que precisan una limpieza en seco o con agua.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 2 tapas ciegas APMT2 y un APMT5. Para la instalación de 2 soportes universales UT3 y un UT4 para 7 mecanismos individuales con anillo/estribo de soporte o 10 aparatos Modul 45. El tubo no viene incluido.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 2 tapas ciegas APMT2 y un APMT5. Para la instalación de 2 soportes universales UT3 y un UT4 para 7 mecanismos individuales con anillo/estribo de soporte o 10 aparatos Modul 45. El tubo no viene incluido.
Datos técnicos
Dimensiones
| Longitud | 274 mm |
|---|---|
| Ancho | 274 mm |
Datos técnicos
| Altura del piso mín. | 110 mm |
|---|---|
| Altura del piso máx. | 155 mm |
| Espesor del revestimiento del suelo | 25 mm |
| Margen de nivelación mín. | 110 mm |
| Margen de nivelación máx. | 155 mm |
| Número de dispositivos instalables | 10 |
| Desacoplable | no |
| Diámetro de montaje | 275 |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | húmedo |
| Número de cajas portamecanismos | 3 |
| Profundidad de montaje | 110 mm |
| Modelo de salida de cable | Tubo |
| Número de salidas de cable | 1 |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK10 |
| Tipo de sistema de montaje | UT3 / UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R7 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP44 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Conforme a ROHS | exento |
| Dimensión | Ø275mm |
| Material | Acero inoxidable 1.4301 |
Datos medioambientales
16,8327 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 16,8327 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 16,8327 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
