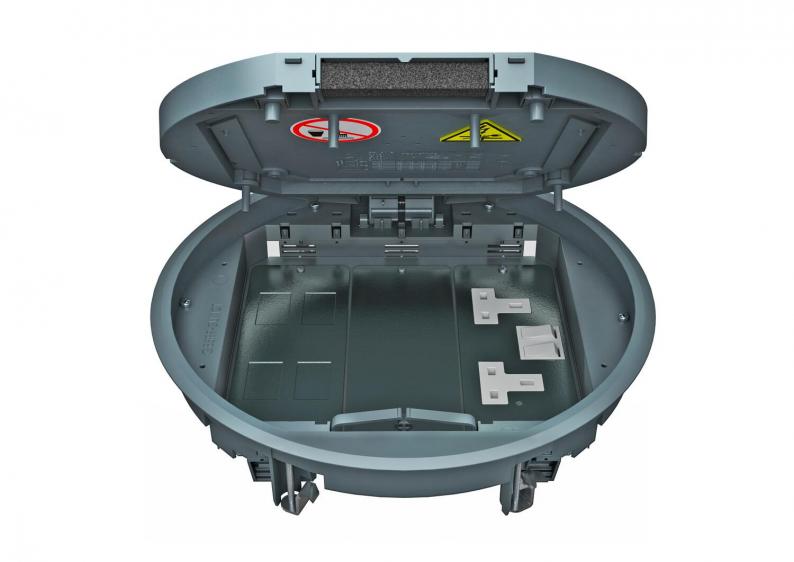

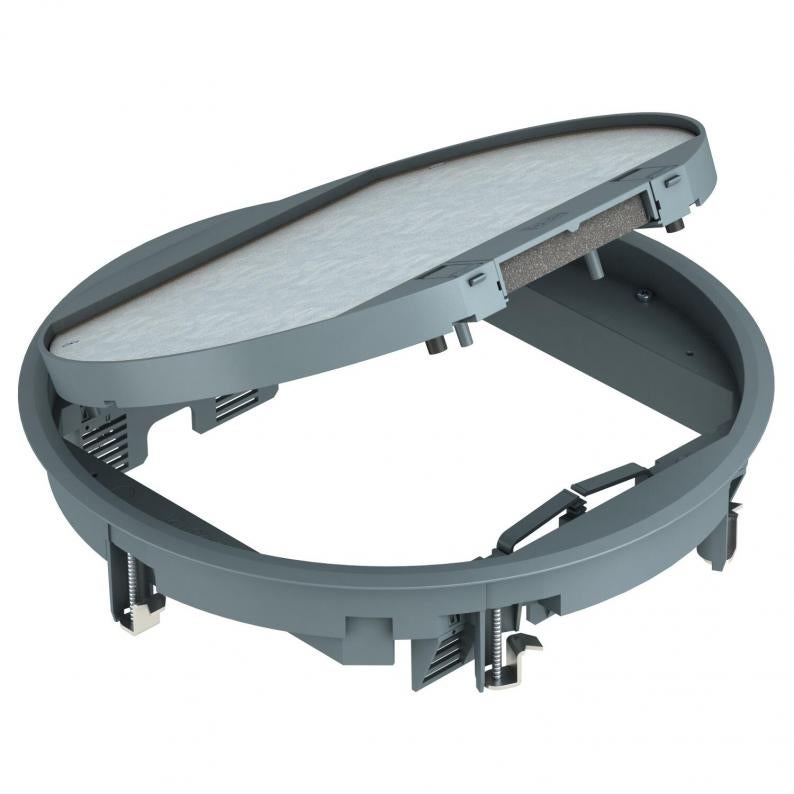

Conjunto portamecanismos GESR9 con tapa abatible
Tipo GESR9-2U12T 7011
|Código 7405465
|EAN 4012195840718
Código / Tipo
Espesor del revestimiento del suelo
Color
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Conjunto portamecanismos con capacidad para un máximo de 12 mecanismos individuales Modul 45 en 3 soportes universales UT4, montaje en sistemas de canalización y suelos modulares.Entalladura para revestimiento de suelo en la tapa abatible de 5 mm.
Se puede ajustar a 3, 10 o 12 mm si es necesario.
Conjunto portamecanismos con capacidad para 3 cubetas UT4 Pueden instalarse 3 tapas ciegas protectoras APMT5.
Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 3, 10 ó 12 mm en caso necesario.
Se puede ajustar a 3, 10 o 12 mm si es necesario.
Conjunto portamecanismos con capacidad para 3 cubetas UT4 Pueden instalarse 3 tapas ciegas protectoras APMT5.
Entalladura para revestimiento de suelo en la tapa abatible preajustada a 5 mm; ajustable a 3, 10 ó 12 mm en caso necesario.
Se pueden instalar hasta 9 mecanismos con placa central de 50.
Datos técnicos
Datos técnicos
| Altura del piso mín. | 72 mm |
|---|---|
| Espesor del revestimiento del suelo | 5 mm |
| Adecuado para canalización bajo pavimento | sí |
| Adecuado para canalización cerrada a ras de pavimento | sí |
| Número de dispositivos instalables | 12 |
| Posibilidad de instalar una junta | no |
| Diámetro de montaje | 304 |
| Apropiado para canal bajo suelo | sí |
| Apropiado para montaje en suelo hueco / técnico | sí |
| Apropiado para instalación de suelo técnico | sí |
| Cuidados del suelo | seco |
| Modelo del marco | marco protector de moqueta , |
| Número de cajas portamecanismos | 3 |
| Apropiado para limpieza con agua | no |
| Profundidad de montaje | 73 mm |
| Diámetro exterior | 324 mm |
| Con entalladura para revestimiento de suelo | sí |
| Marco para revestimiento del suelo | sí |
| Modelo de salida de cable | Salida de cable giratoria |
| Soportes para alojar cajas portamecanismos | sí |
| Grado de protección código IK | IK08 |
| Tipo de sistema de montaje | UT4 |
| Modelo para carga pesada | no |
| Tamaño nominal para unidades portamecanismos | R9 |
| Autorizaciones | VDE |
| Grado de protección (IP) mientras se está utilizando | IP20 |
| Grado de protección (IP) si no se está utilizando | IP10 |
| Carga vertical, superficie pequeña | hasta 3.000 N |
| Carga vertical, superficie grande | hasta 5.000 N |
| Versión | redondo |
| Mecanismo de apertura | Corredera deslizante |
| Conforme a ROHS | sí |
| Rango de sujeción D mín. | 8 mm |
| Rango de sujeción D máx. | 75 mm |

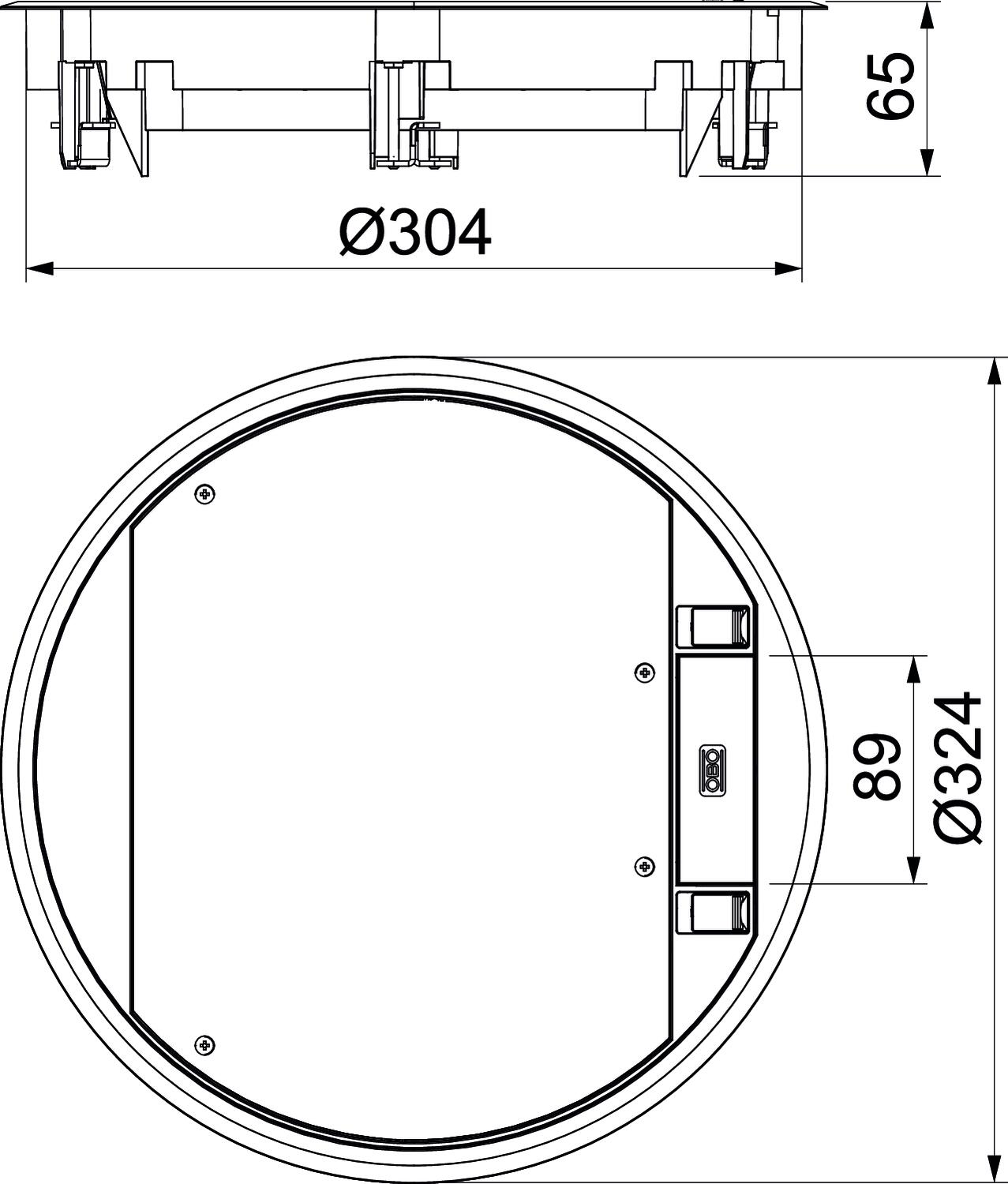

| Dimensión | Ø324x68 |
| Material | Poliamida |
| Color | gris hierro; RAL 7011 |
| Espesor máx. del revestimiento del suelo | 12 mm |
| Serie de productos | GESR |
Datos medioambientales
8,1783 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 8,1783 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 8,1783 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
