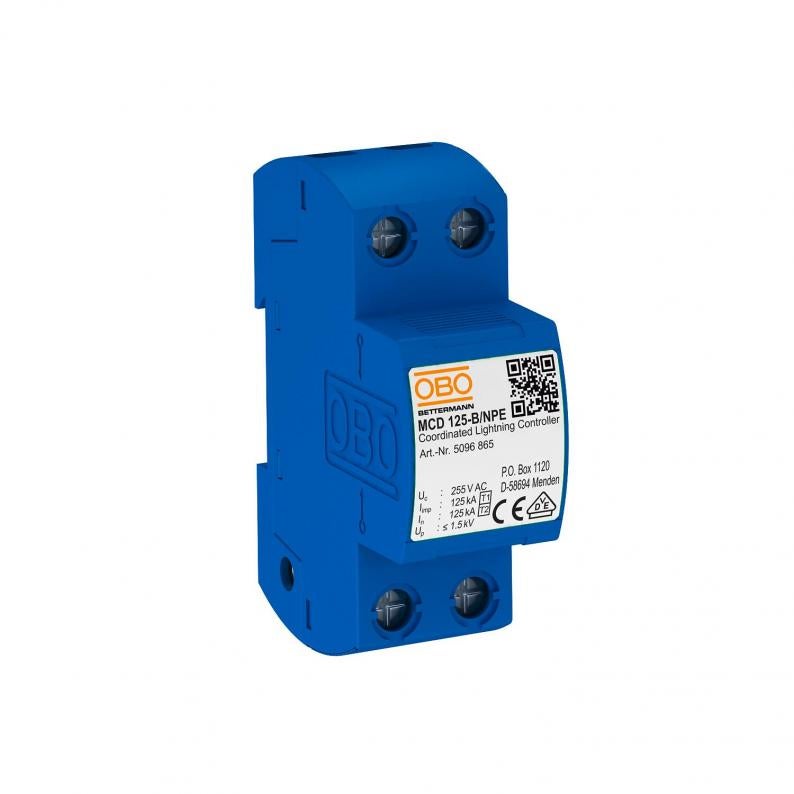

Descargador combinado 1 polo NPE
Tipo MCD 125-B NPE
|Código 5096865
|EAN 4012195541394
Código / Tipo
5096865 / MCD 125-B NPE
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador combinado tipo 1+2, N-PE para sistemas de redes TN-S y TT.MCD 125-B/NPE: Vía de chispas coordinada N-PE tipo 1+2 según EN 61643-11. Para la conexión de 0 a 2 (LPZ) según el concepto de zonas de protección contra rayos de la norma IEC 62305 o VDE 0185-305.
• Capacidad de descarga 125 kA (10/350 µs)
• Incluye tapas enchufables para identificar las conexiones
• Nivel de protección < 1,5 kV, permite la protección de los equipos
• Vía de chispas encapsulada sin gaseo
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
• Capacidad de descarga 125 kA (10/350 µs)
• Incluye tapas enchufables para identificar las conexiones
• Nivel de protección < 1,5 kV, permite la protección de los equipos
• Vía de chispas encapsulada sin gaseo
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
Datos técnicos

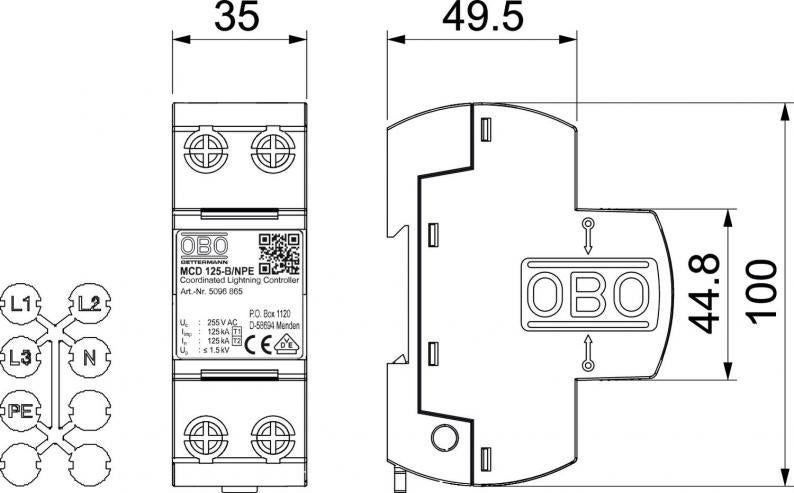

Dimensiones
| Longitud | 100 mm |
|---|---|
| Ancho | 35 mm |
| Altura | 69 mm |
Datos técnicos
| Número de polos | 1 |
|---|---|
| Estructura de red | Otros |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | ninguna |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 125 kA |
| Corriente de impulso tipo rayo (10/350) [total] | 125 kA |
| Categoría de pruebas tipo 1 | sí |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 125 kA |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 125 kA |
| Modelo de polos | N/PE |
| Modo de montaje | Raíl simétrico 35 mm |
| Autorizaciones | VDE |
| Versión | 1 polos; 255V |
| Estructura de red CC | no |
| Estructura de red IT | no |
| Estructura de red TN | sí |
| Estructura de red TN-C | no |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Estructura de red otros | no |
| Corriente nominal (terminal de entrada/salida) | 125 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 85 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 0,1 kA |
| Tiempo de reacción | <100 ns |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 85 °C |
| Dimensión | 255V |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 125 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 10 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 50 mm² |
Datos medioambientales
2,4972 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 2,4972 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 2,4972 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
