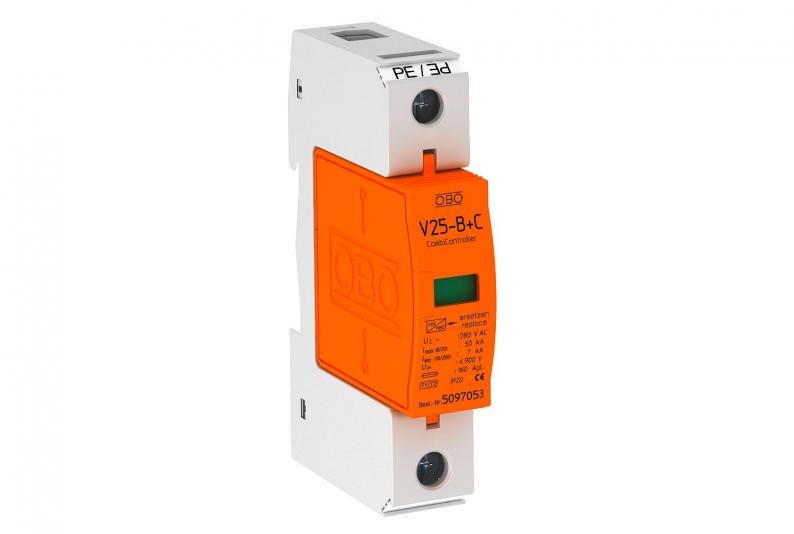

Descargador combinado V25, de 1 polo 280 V
Tipo V25-B+C 1-280
|Código 5094418
|EAN 4012195406556
Código / Tipo
5094418 / V25-B+C 1-280
Clase de protección
IP20
Máxima tensión de funcionamiento CA
280 V
Modelo de polos
1
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador combinado, de corriente de rayo y de sobretensiones del tipo 1+2
• Unidad completa, con parte activa y zócalo, premontada y lista para la conexión
• Para sistemas TN
• Descargador enchufable con dispositivo seccionador dinámico
• Con indicación visual de funcionamiento
• Nivel de protección < 0,9 kV
• Descargador a base de varistores de óxido de cinc encapsulado y sin gaseo para la instalación en armarios de distribución convencionales
• Conexiones marcadas
Ejemplo de aplicación: edificios con suministro eléctrico a través de líneas aéreas o para producir la conexión equipotencial de protección contra descargas atmosféricas en edificios de viviendas.
* Completo = Parte activa y zócalo
• Unidad completa, con parte activa y zócalo, premontada y lista para la conexión
• Para sistemas TN
• Descargador enchufable con dispositivo seccionador dinámico
• Con indicación visual de funcionamiento
• Nivel de protección < 0,9 kV
• Descargador a base de varistores de óxido de cinc encapsulado y sin gaseo para la instalación en armarios de distribución convencionales
• Conexiones marcadas
Ejemplo de aplicación: edificios con suministro eléctrico a través de líneas aéreas o para producir la conexión equipotencial de protección contra descargas atmosféricas en edificios de viviendas.
* Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
| Número de polos | 1 |
|---|---|
| Estructura de red | TN |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Corriente de impulso tipo rayo (10/350) [total] | 7 kA |
| Señalización remota | no |
| Categoría de pruebas tipo 2 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 7 kA |
| Máxima tensión de funcionamiento CA | 280 V |
| Máxima tensión de funcionamiento CC | 200 V |
| Intensidad nominal de descarga (8/20 µs) | 30 kA |
| Modelo de polos | 1 |
| Máx. protección contra sobrecorrientes del lado de la red | 160 |
| Versión | Unipolar |
| Estructura de red TN | sí |
| Estructura de red TN-C | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Estructura de red otros | sí |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Máxima corriente de descarga (8/20 μs) | 50 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 160 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 280V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 30 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
0,4896 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,4896 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,4896 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
