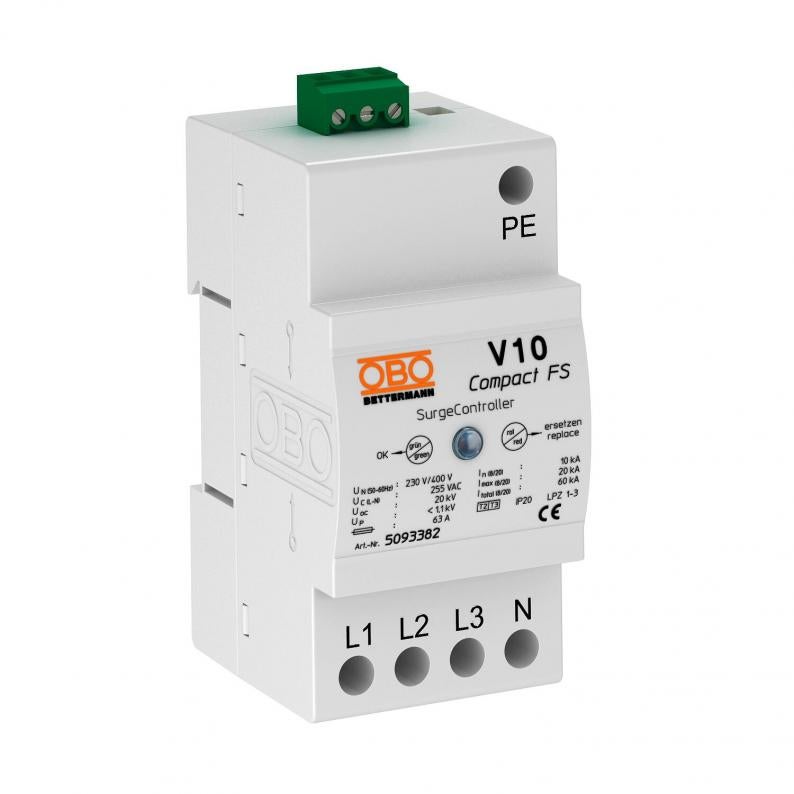

Descargador de sobretensiones V10 Compact con señalización remota 255 V
Tipo V10 COMPACT-FS
|Código 5093382
|EAN 4012196098583
Código / Tipo
5093382 / V10 COMPACT-FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
3+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivo de protección contra sobretensiones, módulo compacto, tipo 2+3
• Protección contra sobretensiones en subestaciones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 60 kA (8/20) en total
• Solución integrada 3+1 para sistemas de red TN y TT en anchura de módulo de 45 mm
• Tecnología de varistores de alto rendimiento
• Incluye dispositivo seccionador térmico y dinámico, e indicación visual de funcionamiento
• Versión ...-FS con contacto inversor sin potencial con señalización remota
Aplicación: subestación/distribución en planta y equipo de protección de sistemas de corriente trifásica.
• Protección contra sobretensiones en subestaciones según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 60 kA (8/20) en total
• Solución integrada 3+1 para sistemas de red TN y TT en anchura de módulo de 45 mm
• Tecnología de varistores de alto rendimiento
• Incluye dispositivo seccionador térmico y dinámico, e indicación visual de funcionamiento
• Versión ...-FS con contacto inversor sin potencial con señalización remota
Aplicación: subestación/distribución en planta y equipo de protección de sistemas de corriente trifásica.
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 60 kA |
| Señalización remota | sí |
| Categoría de pruebas tipo 2 | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Fusible previo integrado | no |
| Nivel de protección [L-N] | ≤1,1 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Modelo de polos | 3+N/PE |
| Modo de montaje | Raíl simétrico 35 mm |
| Apropiado para uso externo | no |
| Máx. protección contra sobrecorrientes del lado de la red | 63 A gL/gG |
| Versión | 3+NPE |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Conforme a ROHS | exento |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase II+III |
| Clasificación según la norma EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Máxima corriente de descarga (8/20 μs) | 20 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 10 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 63 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 2,5 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 10 mm² |
| Contactos FM | Contacto inversor |
| Corriente de impulso de descarga (8/20 µs) [total] | 60 kA |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 10 mm² |
Datos medioambientales
1,06 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 1,06 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
