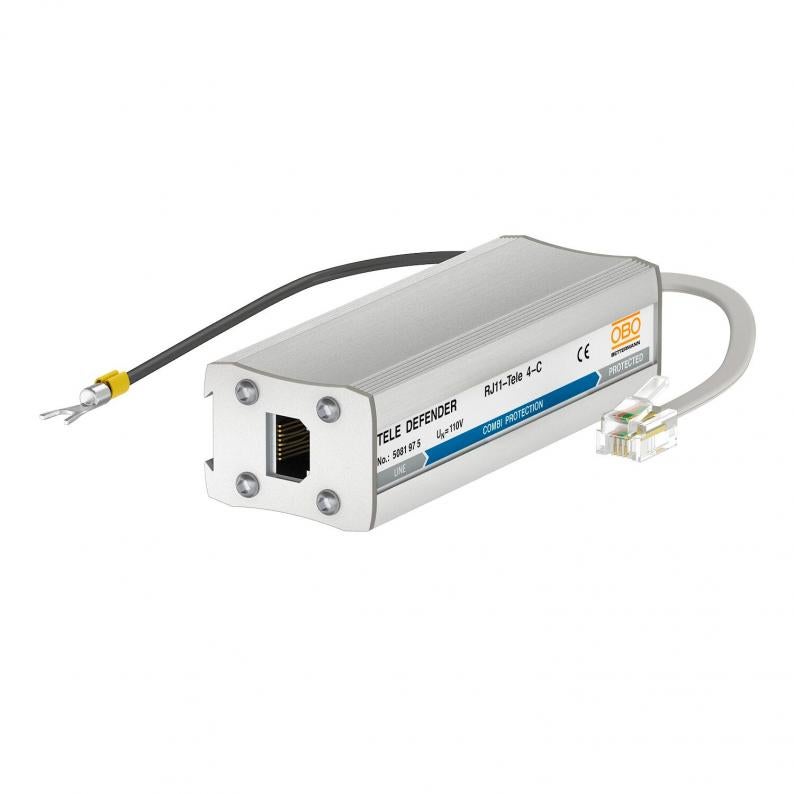

Dispositivo de protección combinado TELE 4-C para ISDN RJ11
Tipo RJ11-TELE 4-C
|Código 5081975
|EAN 4012196415656
Código / Tipo
Conector / hilos protegidos
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Versión
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Dispositivo de protección de líneas de datos para sistemas de telecomunicación analógicos
• En carcasa de aluminio
• Con circuito de protección en dos etapas
• Sencilla instalación
• Incl. cable de conexión de 150 mm con conectores RJ11 o RJ45
• Ancho de banda optimizado para sistemas de telecomunicación
• Montaje en carril DIN con accesorio DLS-BS (5082 38 2)
Aplicación: Sistemas analógicos de telecomunicación
• En carcasa de aluminio
• Montaje sencillo en raíl simétrico o en el equipo terminal
• Incl. cable de conexión de 150 mm con conectores RJ411
• Ancho de banda optimizado para sistemas de telecomunicación
• En carcasa de aluminio
• Con circuito de protección en dos etapas
• Sencilla instalación
• Incl. cable de conexión de 150 mm con conectores RJ11 o RJ45
• Ancho de banda optimizado para sistemas de telecomunicación
• Montaje en carril DIN con accesorio DLS-BS (5082 38 2)
Aplicación: Sistemas analógicos de telecomunicación
• En carcasa de aluminio
• Montaje sencillo en raíl simétrico o en el equipo terminal
• Incl. cable de conexión de 150 mm con conectores RJ411
• Ancho de banda optimizado para sistemas de telecomunicación
Datos técnicos
Datos técnicos
| Número de polos | 4 |
|---|---|
| Nivel de protección conductor - tierra con 1 kV/µs (C3) | <245 |
| Señalización en el dispositivo | Sin |
| Conector / hilos protegidos | RJ11 |
| Nivel de protección conductor-conductor | <300 V |
| Nivel de protección conductor-tierra | <600 V |
| Clase de protección | IP10 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 8,2 Ω ± 10 % |
| Capacidad (hilo-hilo) | <500 pF |
| Capacidad (hilo-tierra) | <20 pF |
| Toma a tierra a través de: | Línea de conexión |
| Resistencia de aislamiento | > 34 MΩ |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 1 kV / 0,5 kA (8/20) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 2 kV / 1 kA (8/20) |
| Corriente de impulso de descarga total (10/350) | 1,5 kA |
| Corriente de impulso de descarga total (8/20) | 4 kA |
| Corriente de carga nominal CC | 0,3 A |
| Corriente de carga nominal CA | 0,2 A |
| Máxima tensión de funcionamiento CA | 120 V |
| Máxima tensión de funcionamiento CC | 170 V |
| Frecuencia límite | 12 MHz |
| Versión | Protección combinada, 4 conductores |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 0→3 |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 170V |
Datos medioambientales
1,5602 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| Huella de CO2 (GWP) Cradle-to-Gate | 1,5602 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 1,5602 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
