Escuadra para pared y perfil AW 15 A2
Tipo AW 15 11 A2
|Código 6421008
|EAN 4012196207558
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción

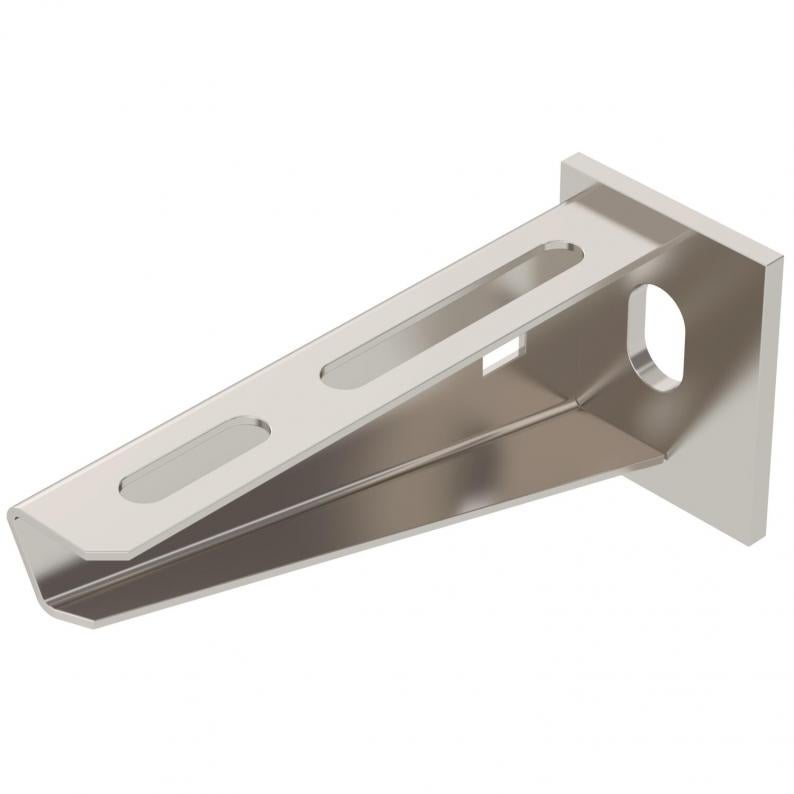

Escuadra de pared/perfil, con cabeza soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos
Dimensiones
| Longitud | 40 mm |
|---|---|
| Ancho | 110 mm |
| Altura | 50 mm |
| Medida A | 40 mm |
| Medida B | 110 mm |
| Medida H | 50 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | sí |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 11 mm |
| Versión | Escuadra de pared/perfil |
| F en kN | 1,5 kN |
| Dimensión | B110mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Serie de productos | Serie AW 15 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
0,7583 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,7583 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,7583 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 A2
6406138
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406138
Tornillo de cabeza rebajada con tuerca combinada A2Tipo
FRSB 6x12 A2
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (1)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 15 11 A2
110
1,5
acero inoxidable
6421008
AW 15 21 A2
210
1,5
acero inoxidable
6421024
AW 15 31 A2
310
1,5
acero inoxidable
6421032
AW 15 41 A2
410
1,5
acero inoxidable
6421036
AW 15 51 A2
510
1,5
acero inoxidable
6421040
AW 15 61 A2
610
1,5
acero inoxidable
6421044
Ancho
AW 15 11 A2
Código
6421008
Ancho
110
F en kN
1,5
Color
acero inoxidable
AW 15 21 A2
Código
6421024
Ancho
210
F en kN
1,5
Color
acero inoxidable
AW 15 31 A2
Código
6421032
Ancho
310
F en kN
1,5
Color
acero inoxidable
AW 15 41 A2
Código
6421036
Ancho
410
F en kN
1,5
Color
acero inoxidable
AW 15 51 A2
Código
6421040
Ancho
510
F en kN
1,5
Color
acero inoxidable
AW 15 61 A2
Código
6421044
Ancho
610
F en kN
1,5
Color
acero inoxidable
