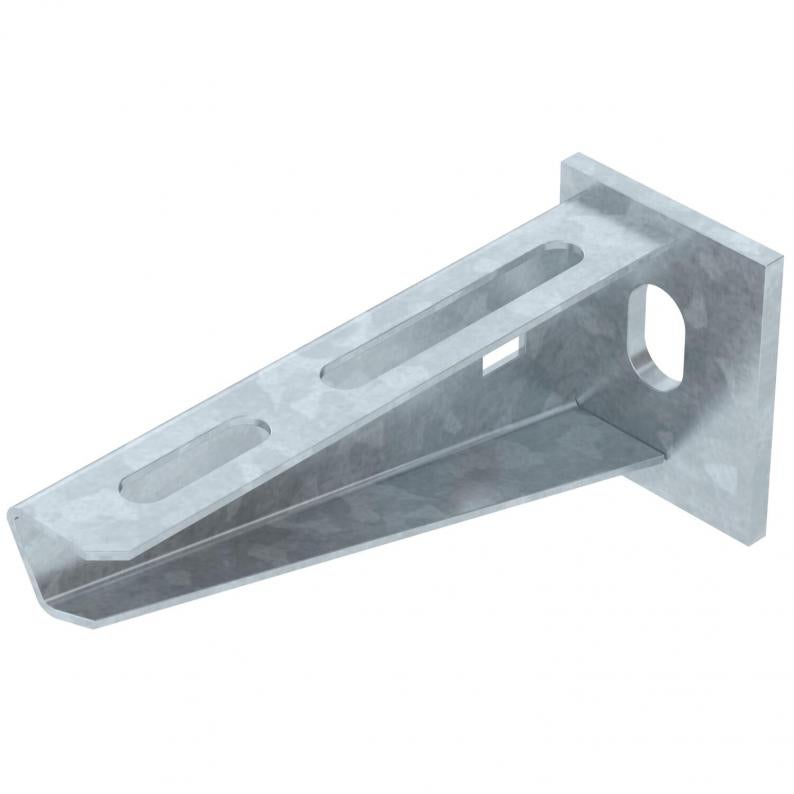

Escuadra para pared y perfil AW 15 FT
Tipo AW 15 11 FT
|Código 6420656
|EAN 4012196207077
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Escuadra de pared/perfil, con cabeza soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos
Dimensiones
| Longitud | 40 mm |
|---|---|
| Ancho | 110 mm |
| Altura | 50 mm |
| Medida A | 40 mm |
| Medida B | 110 mm |
| Medida H | 50 mm |
Datos técnicos
| Mantenimiento de función | sí |
|---|---|
| Acero inoxidable, barnizado | no |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 11 mm |
| Artículo EPD | sí |
| Versión | Escuadra de pared/perfil |
| F en kN | 1,5 kN |
| Dimensión | B110mm |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
0,3282 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|---|
| Embalaje sin plástico | sí |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Base de unidades EPD | 1 running metre + mounting system |
| EPD GWP (fuera de los límites del sistema) | 18.83 kg CO₂e |
| EPD GWP (fase de eliminación) | 1.97 kg CO₂e |
| EPD GWP (fase de fabricación) | 81.32 kg CO₂e |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| Huella de CO2 (GWP) Cradle-to-Gate | 0,3282 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,3282 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 F
6406122
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406122
Tornillo de cabeza rebajada con tuerca combinada FTipo
FRSB 6x12 F
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (6)
Declaraciones (5)
Certificados (1)
Instrucciones y ayuda (4)
Imágenes del producto (1)
Descargar datos 3D (2)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 15 11 FT
110
1,5
zinc
6420656
AW 15 16 FT
160
1,5
zinc
6420664
AW 15 21 FT
210
1,5
zinc
6420680
AW 15 31 FT
310
1,5
zinc
6420710
AW 15 41 FT
410
1,5
zinc
6420745
AW 15 51 FT
510
1,5
zinc
6420788
AW 15 56 FT
560
1,5
zinc
6420796
AW 15 61 FT
610
1,5
zinc
6420826
Ancho
AW 15 11 FT
Código
6420656
Ancho
110
F en kN
1,5
Color
zinc
AW 15 16 FT
Código
6420664
Ancho
160
F en kN
1,5
Color
zinc
AW 15 21 FT
Código
6420680
Ancho
210
F en kN
1,5
Color
zinc
AW 15 31 FT
Código
6420710
Ancho
310
F en kN
1,5
Color
zinc
AW 15 41 FT
Código
6420745
Ancho
410
F en kN
1,5
Color
zinc
AW 15 51 FT
Código
6420788
Ancho
510
F en kN
1,5
Color
zinc
AW 15 56 FT
Código
6420796
Ancho
560
F en kN
1,5
Color
zinc
AW 15 61 FT
Código
6420826
Ancho
610
F en kN
1,5
Color
zinc
