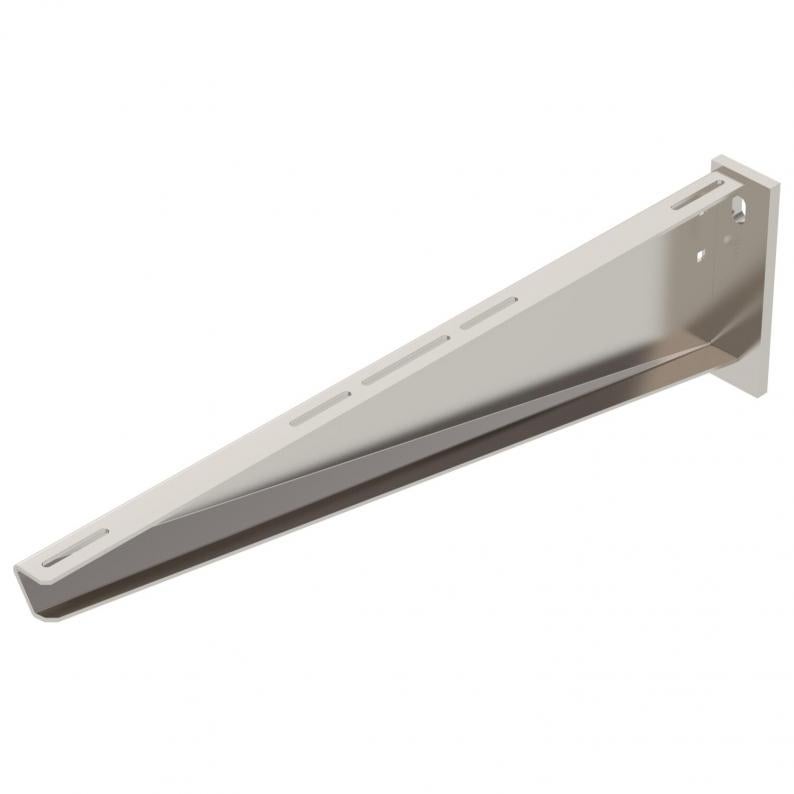

Escuadra para pared y perfil AW 55 A2
Tipo AW 55 71 A2
|Código 6443083
|EAN 4012196661879
Código / Tipo
Ancho
F en kN
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Escuadra de pared/perfil para cargas pesadas con cabeza para perfil soldada.
Fijación de la escuadra en el perfil en U a partir de un ancho de 400 mm usando tornillo de cabeza hexagonal a ambos lados del soporte. Utilice para ello la pieza distanciadora adecuada.
Datos técnicos
Dimensiones
| Longitud | 60 mm |
|---|---|
| Ancho | 710 mm |
| Altura | 195 mm |
| Medida A | 60 mm |
| Medida B | 710 mm |
| Medida H | 195 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Acero inoxidable, barnizado | sí |
| Ángulo mín. | 90 mm |
| Ángulo máx. | 90 mm |
| Diámetro del agujero | 13,5 mm |
| Versión | Escuadra de pared/perfil |
| Conforme a ROHS | sí |
| F en kN | 5,5 kN |
| Dimensión | 710 mm |
| Superficie | Pulido, con tratamiento posterior |
| Material | Acero inoxidable 1.4301 |
| Color | acero inoxidable |
| Serie de productos | Serie AW 55 |
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
Carga admisible de la escuadra kN sin carga humana
La curva de carga con longitudes de escuadra en mm
Datos medioambientales
26,7406 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 26,7406 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 26,7406 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios de montaje
Artículo
Tipo
Código
Cantidad
FRSB 6x12 A2
6406138
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Código 6406138
Tornillo de cabeza rebajada con tuerca combinada A2Tipo
FRSB 6x12 A2
Ud. mín. envase: 100 Unidad
100Unidad
Unidad
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (5)
Instrucciones y ayuda (2)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Ancho
F en kN
Color
Código
AW 55 21 A2
210
5,5
acero inoxidable
6443063
AW 55 31 A2
310
5,5
acero inoxidable
6443067
AW 55 41 A2
410
5,5
acero inoxidable
6443071
AW 55 51 A2
510
5,5
acero inoxidable
6443075
AW 55 61 A2
610
5,5
acero inoxidable
6443079
AW 55 71 A2
710
5,5
acero inoxidable
6443083
Ancho
AW 55 21 A2
Código
6443063
Ancho
210
F en kN
5,5
Color
acero inoxidable
AW 55 31 A2
Código
6443067
Ancho
310
F en kN
5,5
Color
acero inoxidable
AW 55 41 A2
Código
6443071
Ancho
410
F en kN
5,5
Color
acero inoxidable
AW 55 51 A2
Código
6443075
Ancho
510
F en kN
5,5
Color
acero inoxidable
AW 55 61 A2
Código
6443079
Ancho
610
F en kN
5,5
Color
acero inoxidable
AW 55 71 A2
Código
6443083
Ancho
710
F en kN
5,5
Color
acero inoxidable
