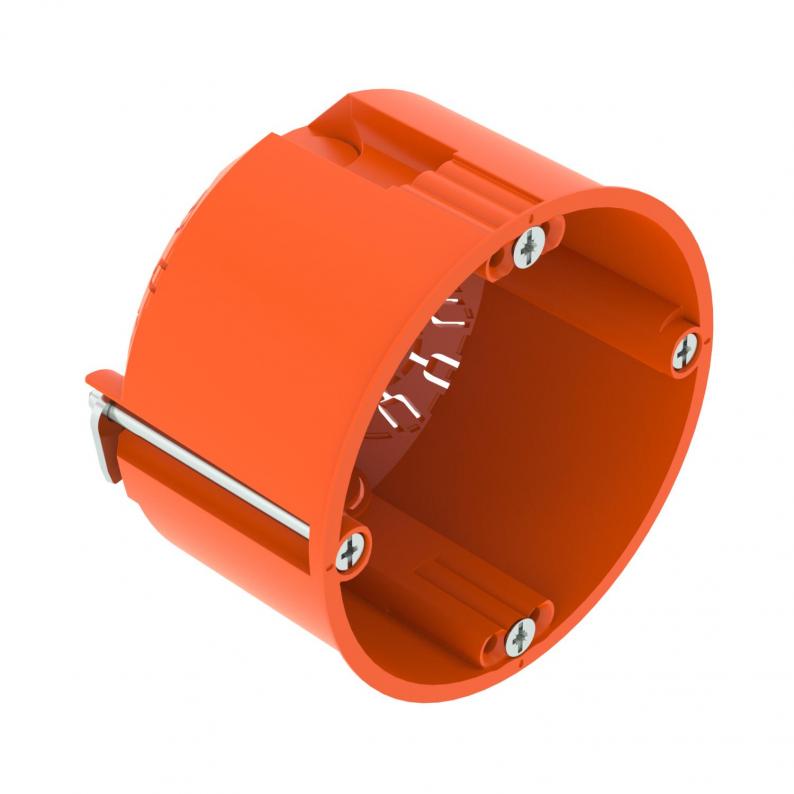

HW Caja portamecanismos para paredes huecas 47
Tipo HG 47
|Código 2003802
|EAN 4012196687077
Código / Tipo
2003802 / HG 47
Altura
47 mm
Diámetro orificio de fresado
68 mm
Diámetro
68 mm
Número de entradas
6
Para diámetro de tubo
20/25 mm
Ud. mín. envase: 25 Unidad
25Unidad
Unidad
Descripción
Caja portamecanismos para el uso en paredes huecas con una profundidad de montaje de mínimo 47 mm y un grosor de placa de 5 - 40 mm.
• 2 x 3 domos roscados
• Tornillos, pestañas de fijación
• 2 entradas entradas para tubos combinadas hasta Ø 20 y 25 mm
• 2 entradas para conductores NYM 3 x 1,5 mm
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• Unión con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
Accesorios de suministro: 10 x conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
• 2 x 3 domos roscados
• Tornillos, pestañas de fijación
• 2 entradas entradas para tubos combinadas hasta Ø 20 y 25 mm
• 2 entradas para conductores NYM 3 x 1,5 mm
• 2 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• Unión con más cajas portamecanismos mediante conectores de unión tipo ZH 11-V
Accesorios de suministro: 10 x conectores de unión tipo ZH 11-V
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Datos técnicos

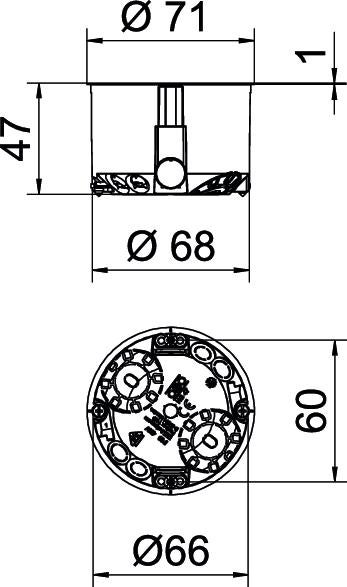

Dimensiones
| Altura | 47 mm |
|---|
Datos técnicos
| Tipo de entrada | Conductores NYM, cables de datos y tubos corrugados |
|---|---|
| A prueba de impactos | no |
| Número de compartimentos | 1 |
| Diámetro orificio de fresado | 68 mm |
| Apropiado para grosor de placa mín. | 5 mm |
| Apropiado para grosor de placa máx. | 40 mm |
| Diámetro | 68 mm |
| Libre de halógenos | sí |
| Número de entradas | 6 |
| Fijación de los aparatos | Tornillos |
| Clase de protección | IP30 |
| Tipo de entrada a la carcasa | Orificio practicable |
| Para diámetro de tubo | 20/25 mm |
| Con tornillos | sí |
| Hermética | no |
| Empalmes | Conector de unión |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | redondo |
| Tapa | Sin |
| Fijación de tapa | Tornillos |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C |
| Entradas combinadas Ø 20 / 25 mm | 2 |
| Entradas de cable 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Entradas de cable 3 x 1,5 mm² | 2 |
| Dimensión | Ø68mm, H47mm |
| Material | Polipropileno |
| Color | Naranja |
| Tensión de funcionamiento | 400 V |
Datos medioambientales
0,0768 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0768 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0768 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
