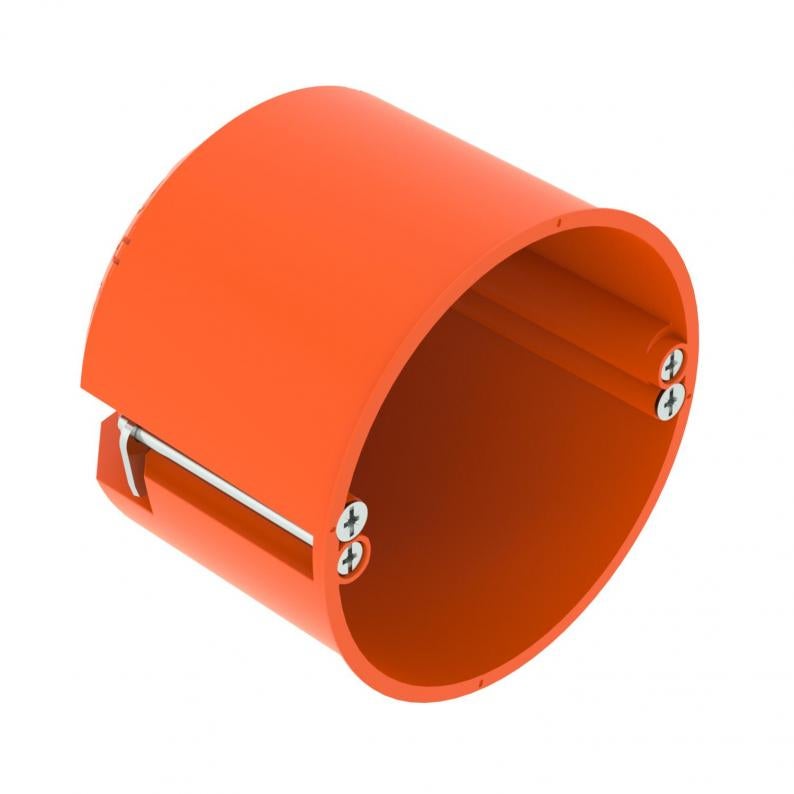

HW Caja portamecanismos para paredes huecas 61, CEE/PERILEX
Tipo HG 61-AD
|Código 2003818
|EAN 4012196689880
Código / Tipo
2003818 / HG 61-AD
Altura
61 mm
Diámetro orificio de fresado
74 mm
Diámetro
74 mm
Número de entradas
9
Para diámetro de tubo
20/25 mm
Ud. mín. envase: 10 Unidad
10Unidad
Unidad
Descripción
Caja portamecanismos para paredes huecas CEE/PERILEX para el uso en paredes huecas con una profundidad de montaje de mínimo 61 mm y un grosor de placa de 5 - 40 mm.
• 2 pernos roscados
• Tornillos y pestañas de fijación
• 3 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 3 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• 1 entrada para conductores NYM 3 x 1,5 mm²
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
• 2 pernos roscados
• Tornillos y pestañas de fijación
• 3 entradas de tubo combinadas hasta Ø 20 y 25 mm
• 3 entradas para conductores NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 2 entradas para conductores NYM 5 x 2,5 mm² o 7 x 1,5 mm²
• 1 entrada para conductores NYM 3 x 1,5 mm²
Norma IEC 60670-1, IEC 60670-22 y DIN 49073-1.
Datos técnicos
Dimensiones
| Altura | 61 mm |
|---|
Datos técnicos
| Tipo de entrada | Orificios practicables para cables, líneas de datos y tubos |
|---|---|
| A prueba de impactos | no |
| Número de compartimentos | 1 |
| Diámetro orificio de fresado | 74 mm |
| Apropiado para grosor de placa mín. | 5 mm |
| Apropiado para grosor de placa máx. | 40 mm |
| Diámetro | 74 mm |
| Libre de halógenos | sí |
| Número de entradas | 9 |
| Fijación de los aparatos | Tornillos |
| Clase de protección | IP30 |
| Tipo de entrada a la carcasa | Orificio practicable |
| Para diámetro de tubo | 20/25 mm |
| Con tornillos | sí |
| Hermética | no |
| Empalmes | Sin |
| Sección nominal mín. | 1,5 mm² |
| Sección nominal máx. | 2,5 mm² |
| Ejecución | redondo |
| Tapa | Sin |
| Fijación de tapa | Tornillos |
| Conforme a ROHS | sí |
| Antiinflamable | la norma VDE 0471/DIN 695 parte 2-11, temperatura de ensayo 850°C |
| Entradas combinadas Ø 20 / 25 mm | 3 |
| Entradas de cable 3 x 2,5 mm² / 5 x 1,5 mm² | 3 |
| Entradas de cable 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Entradas de cable 3 x 1,5 mm² | 1 |

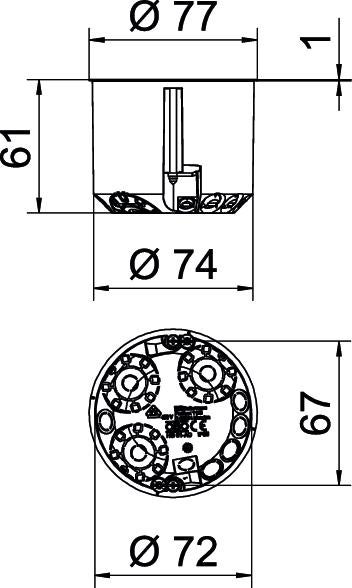

| Dimensión | Ø74mm, H61mm |
| Material | Polipropileno |
| Color | Naranja |
| Tensión de funcionamiento | 400 V |
| Serie de productos | Serie WIN |
Datos medioambientales
0,0809 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,0809 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,0809 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
