Kabelrinne SKSU 110 FT
Tipo SKSU 130 FT
|Código 6064884
|EAN 4012196397990
Código / Tipo
Longitud
Ancho
Espesor de chapa
Ud. mín. envase: 3 m
3m
m
Descripción

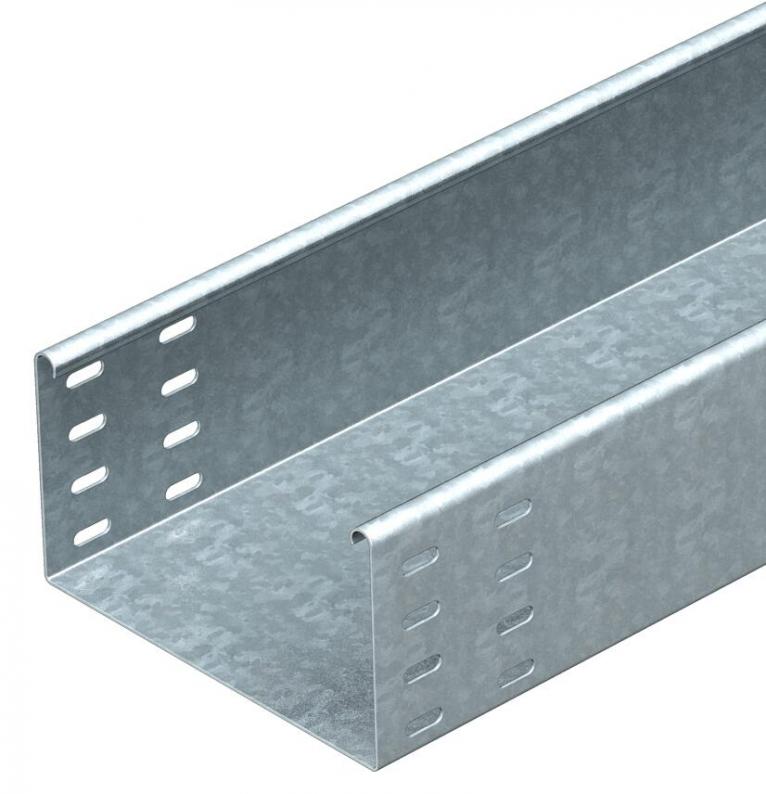

SKSU 110 = sistema de bandeja portacables ciega de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
La bandeja portacables está equipada por ambos lados con un agujero de unión.
Las uniones rectas deben pedirse por separado.
Datos técnicos

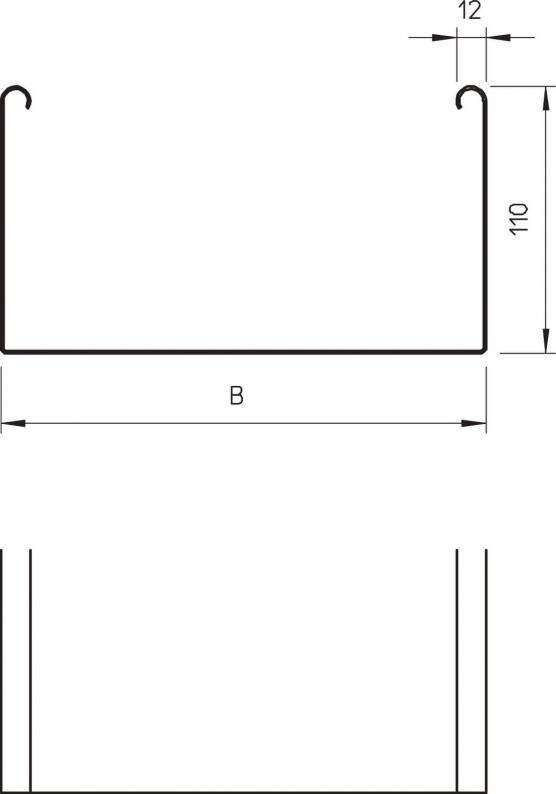

Dimensiones
| Longitud | 3000 mm |
|---|---|
| Ancho | 300 mm |
| Altura | 110 mm |
| Medida B | 300 mm |
Datos técnicos
| Mantenimiento de función | no |
|---|---|
| Perforación lateral | no |
| Modelo de unión | sin unión |
| Tipo vano ancho | no |
| Sección efectiva | 328 cm² |
| Acero inoxidable, barnizado | no |
| Espesor de chapa | 1,5 mm |
| Perforación de montaje en el suelo | no |
| Calibre maestro de agujeros OTAN | no |
| Sección efectiva | 32800 mm² |
| Con tapa | no |
| Tamaño | 110 x 300 |
| Conforme a ROHS | sí |
| Dimensión | 110x300x3000 |
| Superficie | Galvanizado por inmersión en caliente |
| Material | Acero |
| Color | zinc |
| Tipo de test de carga según IEC 61537 | Tipo II |
| Tipo del conector del sistema portacables | Atornillado |
| Serie de productos | Serie SKS |
Cargas
| Distancia de sujeción 1,5 m | 3 kN/m |
|---|---|
| Distancia de sujeción 2,0 m | 2,4 kN/m |
| Distancia de sujeción 2,5 m | 1,76 kN/m |
| Distancia de sujeción 3,0 m | 1,2 kN/m |
| Distancia de sujeción 3,5 m | 0,84 kN/m |
| Distancia de sujeción 4,0 m | 0,8 kN/m |
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Datos medioambientales
14,1554 kg CO2e / 1 MetroHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 14,1554 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 14,1554 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| EPD verificado | sí |
|---|---|
| Fecha de caducidad EPD | 10.07.2029 |
| Número de declaración EPD | EPD-KTO-17.0 |
| Norma EPD / norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorios
Accesorios del sistema
Artículo
Tipo
Código
Cantidad
Descargas
0 Seleccionado
Hoja de datos (1)
Declaraciones (5)
Instrucciones y ayuda (3)
Imágenes del producto (3)
Descargar datos 3D (1)
Modelos
Tipo
Longitud
Ancho
Mantenimiento de función
Espesor de chapa
Superficie
Material
Código
SKSU 110 FT
3000
100
no
1,5
Galvanizado por inmersión en caliente
Acero
6064795
SKSU 120 FT
3000
200
no
1,5
Galvanizado por inmersión en caliente
Acero
6064833
SKSU 130 FT
3000
300
no
1,5
Galvanizado por inmersión en caliente
Acero
6064884
SKSU 140 FT
3000
400
no
1,5
Galvanizado por inmersión en caliente
Acero
6064922
SKSU 150 FT
3000
500
no
1,5
Galvanizado por inmersión en caliente
Acero
6064965
Ancho
SKSU 110 FT
Código
6064795
Longitud
3000
Ancho
100
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado por inmersión en caliente
Material
Acero
SKSU 120 FT
Código
6064833
Longitud
3000
Ancho
200
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado por inmersión en caliente
Material
Acero
SKSU 130 FT
Código
6064884
Longitud
3000
Ancho
300
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado por inmersión en caliente
Material
Acero
SKSU 140 FT
Código
6064922
Longitud
3000
Ancho
400
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado por inmersión en caliente
Material
Acero
SKSU 150 FT
Código
6064965
Longitud
3000
Ancho
500
Mantenimiento de función
no
Espesor de chapa
1,5
Superficie
Galvanizado por inmersión en caliente
Material
Acero
