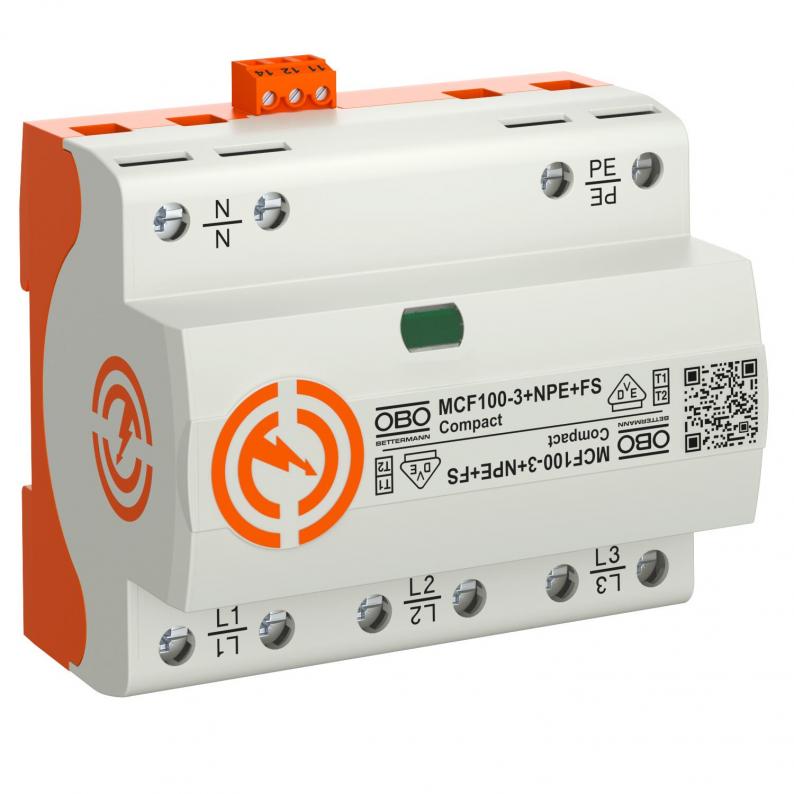

LightningController Compact - MCF100
Tipo MCF100-3+NPE+FS
|Código 5096987
|EAN 4012196487332



Código / Tipo
5096987 / MCF100-3+NPE+FS
Clase de protección
IP20
Señalización remota
sí
Corriente de impulso de rayo (10/350 μs)
25 kA
Máxima tensión de funcionamiento CA
255 V
Modelo de polos
3+N/PE
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Descargador combinado de corriente de rayos y sobretensiones tipo 1+2
• Nivel de protección ≤1,5 kV
• Para la conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo hasta 100 kA (10/350) de 3+NPE
• Supresor de corrientes repetitivas de red 50 kA Ipeak, fusible previo de descargador hasta 315 A gL/gG
• Cumple las exigencias de la directiva VDE-AR-N 4100 para el uso en la zona anterior al contador
• Descargador de vía de chispas encapsulado y sin gaseo para el uso en armarios de distribución
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
Aparato de protección Compact
• Nivel de protección ≤1,5 kV
• Para la conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo hasta 100 kA (10/350) de 3+NPE
• Supresor de corrientes repetitivas de red 50 kA Ipeak, fusible previo de descargador hasta 315 A gL/gG
• Cumple las exigencias de la directiva VDE-AR-N 4100 para el uso en la zona anterior al contador
• Descargador de vía de chispas encapsulado y sin gaseo para el uso en armarios de distribución
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
Aparato de protección Compact
Datos técnicos

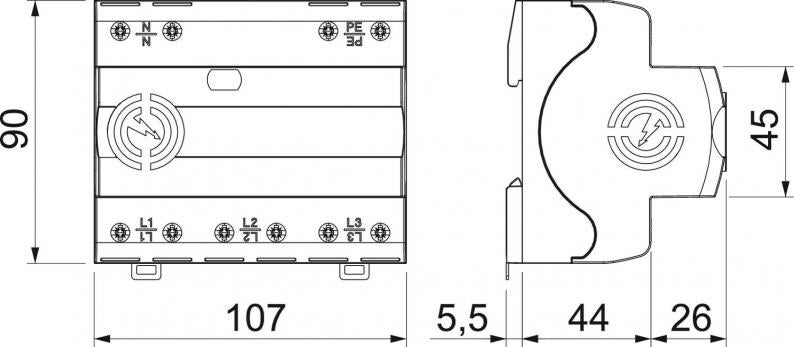

Dimensiones
| Longitud | 90 mm |
|---|---|
| Ancho | 107 mm |
| Altura | 70 mm |
Datos técnicos
| Número de polos | 4 |
|---|---|
| Estructura de red | TT |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Tensión máxima de funcionamiento (L-N) | 255 V |
| Tensión máxima de funcionamiento (N-PE) | 255 V |
| Intensidad nominal de descarga (8/20 µs) [L-N] | 35 kA |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 100 kA |
| Corriente de impulso tipo rayo (10/350) [total] | 100 kA |
| Material de la carcasa de los dispositivos de protección contra sobretensiones | PA UL 94 V-0 |
| Máxima corriente de descarga (8/20 μs) [L-N] | 50 kA |
| Máxima corriente de descarga (8/20 μs) [N-PE] | 100 kA |
| Señalización remota | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 25 kA |
| Nivel de protección [L-N] | ≤1,5 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 35 kA |
| Modelo de polos | 3+N/PE |
| Modo de montaje | Raíl simétrico 35 mm |
| Máx. protección contra sobrecorrientes del lado de la red | 315 A |
| Potencia de conexión CA | 250V/ 1,5A |
| Potencia de conexión CC | 250V/ 0,1A |
| Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red | 50 kA eff |
| Tensión transitoria (TOV) [L-N] - withstand mode - 5 s | 440 V |
| Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min | 442 V |
| Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms | 1200 V |
| SPD según UL 1449 | Tipo 4 |
| Distancia mínima | 0 mm |
| Autorizaciones | VDE, UL |
| Estructura de red TN | sí |
| Estructura de red TN-C-S | sí |
| Estructura de red TN-S | sí |
| Estructura de red TT | sí |
| Conforme a ROHS | exento |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| Par de giro | 5 Nm |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| Máxima corriente de descarga (8/20 μs) | 50 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 50 kA |
| Tiempo de reacción | <100 ns |
| Máx. protección previa por fusibles | 315 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 255V |
| Humedad máx. | 95 % |
| Humedad mín. | 5 % |
Posibilidades de conexión
| Sección transversal de conductor flexible (de hilo fino) míin. | 1,5 mm² |
|---|---|
| Sección transversal de conductor flexible (de hilo fino) máx. | 25 mm² |
| Contactos FM | Contacto inversor |
| Sección de conexión bornes FM mín. | 0,5 mm² |
| Sección de conexión bornes FM máx. | 1,5 mm² |
| Sección de conexión bornes FM mín. | 28 AWG |
| Sección de conexión bornes FM máx. | 16 AWG |
| Corriente de impulso de descarga (8/20 µs) [total] | 100 kA |
| Sección transversal de conductor flexible (de hilo fino) míin. | 16 AWG |
| Sección transversal de conductor flexible (de hilo fino) máx. | 3 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 1,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 16 AWG |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2 AWG |
| Nivel de protección común [L-PE] | 2,5 kV |
Datos medioambientales
4,7534 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 4,7534 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 4,7534 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
