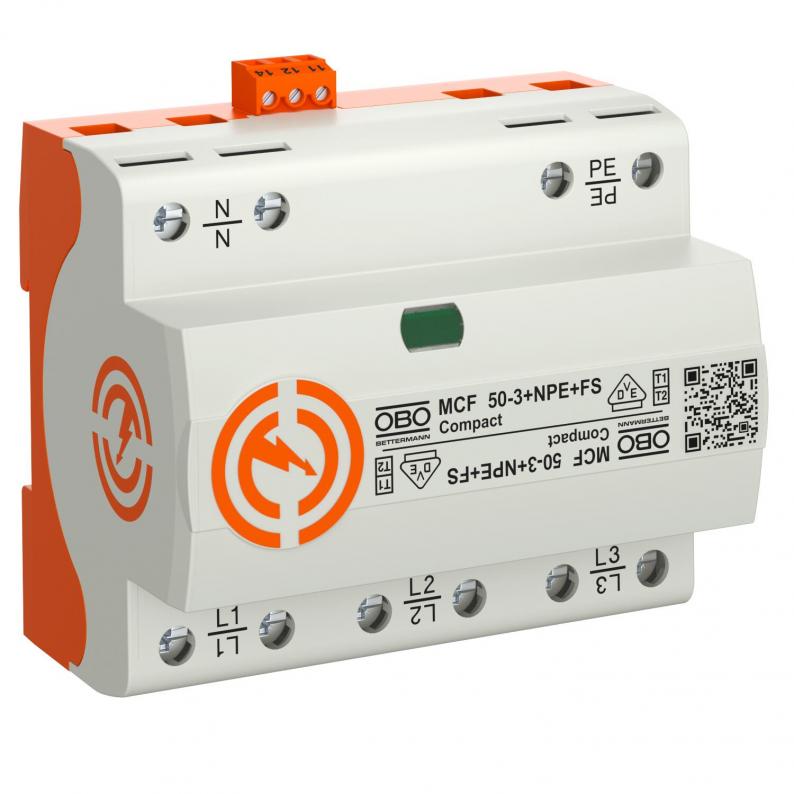

LightningController Compact - MCF50

Tipo MCF50-3+NPE+FS

Código 5096979

EAN 4012197477028

Hoja de datos (PDF)

Mostrar todas las versiones

Código / Tipo

5096979 / MCF50-3+NPE+FS

Clase de protección

IP20

Señalización remota

sí

Corriente de impulso de rayo (10/350 μs)

12,5 kA

Máxima tensión de funcionamiento CA

255 V

Modelo de polos

3+N/PE

Ud. mín. envase: 1 Unidad

Unidad

Descripción

Descargador de sobretensión de rayo combinado tipo 1+2+3

Nivel de protección <1,5 kV
Para protección contra rayos, conexión equipotencial según VDE 0185-305 (IEC 62305)
Capacidad de descarga de corriente de rayo 50 kA (10/350) 3+NPE
La red eléctrica sigue la supresión de corriente de 50 kA Ipeak, fusible de protección contra sobretensiones de hasta 315 A gL/gG
Cumple con los requisitos de VDE-AR-N 4100 para su uso en la zona previa al contador.
Pararrayos que no se expanden, para uso en cajas de distribución

Aplicación: Plantas industriales y edificios con protección exterior contra rayos de clases III a IV.
Aparato de protección Compact

Datos técnicos

Dimensiones

Longitud	90 mm
Ancho	107 mm
Altura	70 mm

Datos técnicos

Número de polos	4
Estructura de red	TN-S, TT
Señalización en el dispositivo	Visual
Clase de protección	IP20
Tensión máxima de funcionamiento (L-N)	255 V
Tensión máxima de funcionamiento (N-PE)	255 V
Intensidad nominal de descarga (8/20 µs) [L-N]	35 kA
Intensidad nominal de descarga (8/20 µs) [N-PE]	100 kA
Corriente de impulso tipo rayo (10/350) [total]	50 kA
Material de la carcasa de los dispositivos de protección contra sobretensiones	PA UL 94 V-0
Máxima corriente de descarga (8/20 μs) [L-N]	50 kA
Máxima corriente de descarga (8/20 μs) [N-PE]	100 kA
Señalización remota	sí
Tensión nominal CA (50 / 60 Hz)	230 V
Corriente de impulso de rayo (10/350 μs)	12,5 kA
Nivel de protección [L-N]	≤1,5
Máxima tensión de funcionamiento CA	255 V
Intensidad nominal de descarga (8/20 µs)	35 kA
Modelo de polos	3+N/PE
Modo de montaje	Raíl simétrico 35 mm
Máx. protección contra sobrecorrientes del lado de la red	315 A
Potencia de conexión CA	250V/ 1,5A
Potencia de conexión CC	250V/ 0,1A
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red	50 kA eff
Tensión transitoria (TOV) [L-N] - withstand mode - 5 s	440 V
Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min	442 V
Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms	1200 V
SPD según UL 1449	Tipo 4
Distancia mínima	0 mm
Estructura de red TN	sí
Estructura de red TN-C	no
Estructura de red TN-C-S	sí
Estructura de red TN-S	sí
Estructura de red TT	sí
Conforme a ROHS	exento
Par de giro	5 Nm
SPD según IEC 61643-1	clase I+II
Clasificación según la norma EN 61643-11	Tipo 1+2+3
Máxima corriente de descarga (8/20 μs)	50 kA
Capacidad de extinción de corriente de seguimiento (eff) [N-PE]	50 kA
Tiempo de reacción	<100 ns
Máx. protección previa por fusibles	315 A
Rango de temperatura	-40 °C
Rango de temperatura máx.	80 °C
Dimensión	255V
Humedad máx.	95 %
Humedad mín.	5 %

Posibilidades de conexión

Sección transversal de conductor flexible (de hilo fino) míin.	1,5 mm²
Sección transversal de conductor flexible (de hilo fino) máx.	25 mm²
Contactos FM	Contacto inversor
Sección de conexión bornes FM mín.	0,5 mm²
Sección de conexión bornes FM máx.	1,5 mm²
Sección de conexión bornes FM mín.	28 AWG
Sección de conexión bornes FM máx.	16 AWG
Corriente de impulso de descarga (8/20 µs) [total]	50 kA
Sección transversal de conductor flexible (de hilo fino) míin.	16 AWG
Sección transversal de conductor flexible (de hilo fino) máx.	3 AWG
Sección transversal de conductor rígido (unifilar/multifilar) mín.	1,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.	16 AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.	2 AWG
Nivel de protección común [L-PE]	2,5 kV
