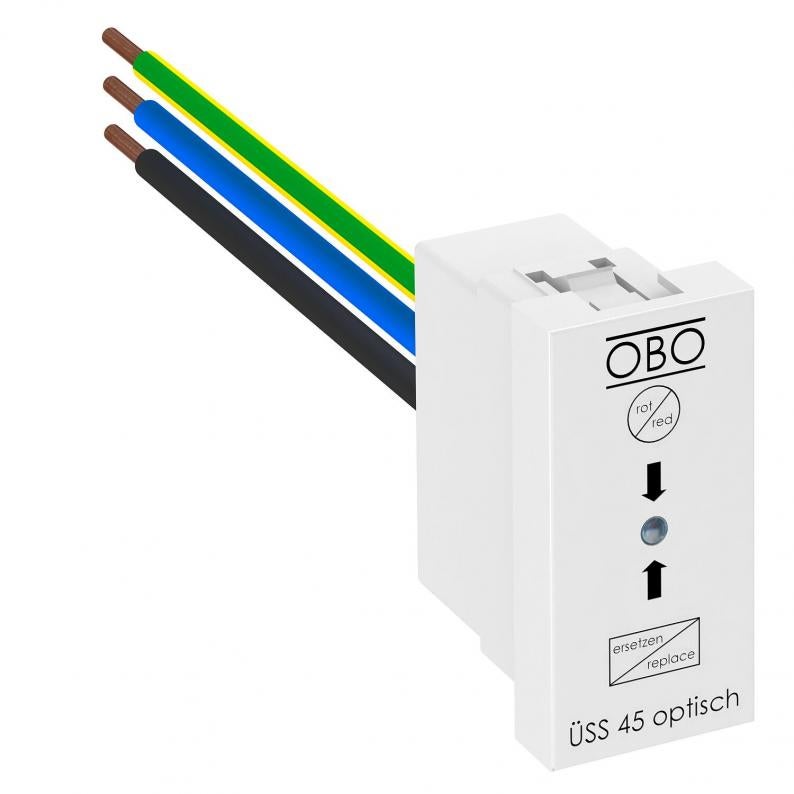

Módulo de protección contra sobretensiones para Modul 45 con indicación visual
Tipo ÜSS 45-O-RW
Código 6117473
EAN 4012196117673
Código / Tipo
6117473 / ÜSS 45-O-RW
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensión/protección de red tipo 3 conforme a EN 61643-11 para la instalación en canales Rapid 45, canales portamecanismos y sistemas de canalización bajo suelo.
• Versión-o con indicación de función óptica
• Montaje rápido y sencillo

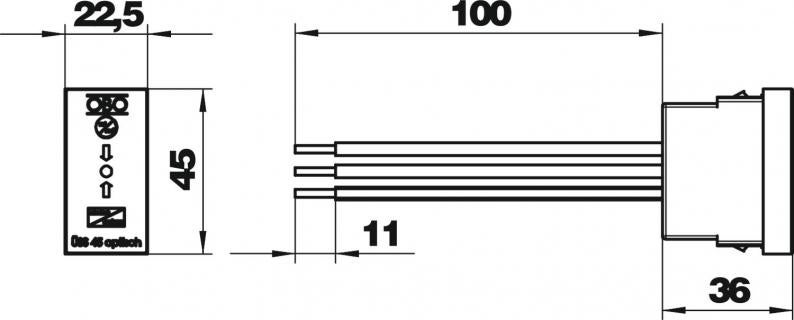

• Ancho de montaje reducido de 22,5 mm
• Color: blanco puro; RAL 9010
Aplicación: el aparato de protección contra sobretensión asegura tomas de enchufe consecutivas y en proximidad.
Protector contra sobretensiones tipo 3 (clase D) según VDE 0675 parte 6 - 11 (DIN EN 61643-11)
Para la instalación en canales Rapid 45, canales portamecanismos, columnas de distribución, sistemas de canalizaciçon bajo suelo y Deskbox.
• Versión-o con indicación de función óptica
• Montaje rápido y sencillo
• Ancho de montaje reducido de 22,5 mm
• Color: blanco puro; RAL 9010
Aplicación: el aparato de protección contra sobretensión asegura tomas de enchufe consecutivas y en proximidad.
Protector contra sobretensiones tipo 3 (clase D) según VDE 0675 parte 6 - 11 (DIN EN 61643-11)
Para la instalación en canales Rapid 45, canales portamecanismos, columnas de distribución, sistemas de canalizaciçon bajo suelo y Deskbox.
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Clase de protección | IP20 |
| Señalización remota | no |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Nivel de protección [L-N] | ≤1500 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 2,5 kA |
| Modo de montaje | Módulo |
| Máx. protección contra sobrecorrientes del lado de la red | 16 |
| Versión | Indicación visual de funcionamiento. |
| Conforme a ROHS | sí |
| Corriente nominal (terminal de entrada/salida) | 16 A |
| Temperatura de servicio mín. | -25 °C |
| Temperatura de servicio máx. | 45 °C |
| SPD según IEC 61643-1 | clase III |
| Clasificación según la norma EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Máxima corriente de descarga (8/20 μs) | 5 kA |
| Tiempo de reacción | <25 ns |
| Máx. protección previa por fusibles | 16 A |
| Rango de temperatura | -25 °C |
| Rango de temperatura máx. | 45 °C |
| Dimensión | 255V |
| Color | blanco puro; RAL 9010 |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 5 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 1,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 1,5 mm² |
| Nivel de protección común [L-PE] | 1500 kV |
Datos medioambientales
0,5248 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,5248 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,5248 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
