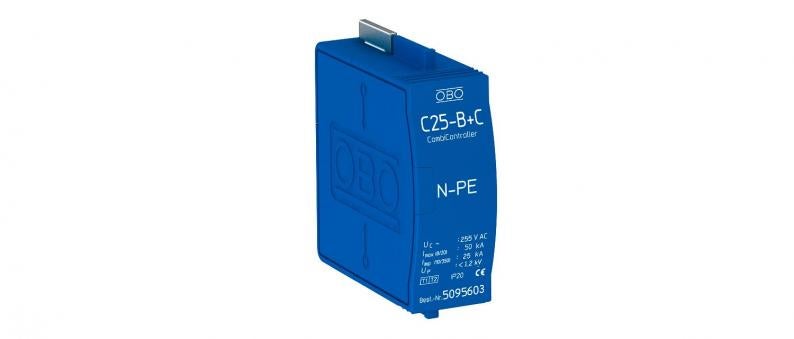

Parte activa vía de chispas de corriente residual entre N y PE 255 V
Tipo C 25-B+C 0
|Código 5095603
|EAN 4012195919391
Código / Tipo
5095603 / C 25-B+C 0
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Vía de chispas integrada enchufable para la instalación entre el conductor neutro (N) y el conductor de protección a tierra (PE). Puede utilizarse en combinación con:
• CombiController tipo V 25-B+C
• SurgeController tipo V 20-C
• SurgeController tipo V 10-C
* Completo = Parte activa y zócalo
• CombiController tipo V 25-B+C
• SurgeController tipo V 20-C
• SurgeController tipo V 10-C
* Completo = Parte activa y zócalo
Datos técnicos
Datos técnicos
| Estructura de red | Otros |
|---|---|
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | ninguna |
| Clase de protección | IP20 |
| Intensidad nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Señalización remota | no |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Corriente de impulso de rayo (10/350 μs) | 25 kA |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 30 kA |
| Modelo de polos | N/PE |
| Modo de montaje | en elemento base |
| Máx. protección contra sobrecorrientes del lado de la red | 160 |
| Versión | 1 polo parte activa; 255V |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Máxima corriente de descarga (8/20 μs) | 50 kA |
| Capacidad de extinción de corriente de seguimiento (eff) [N-PE] | 0,1 kA |
| Tiempo de reacción | <100 ns |
| Máx. protección previa por fusibles | 160 A |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 255V |
Posibilidades de conexión
| Corriente de impulso de descarga (8/20 µs) [total] | 30 kA |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 2,5 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 35 mm² |
Datos medioambientales
0,35 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,35 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,35 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
