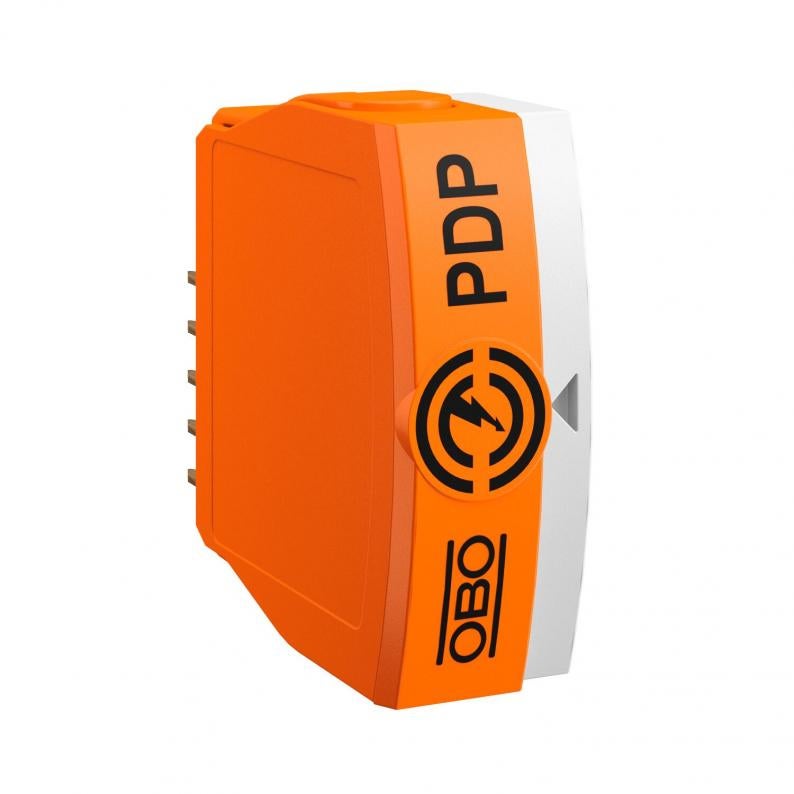

Parte superior PDP, 2 polos, con OS, 5 V
Tipo PDP-P-2-5-OS
|Código 5080422
|EAN 4012196745937
Código / Tipo
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección de datos enchufable en la parte superior tipo 1 + 2 / D1 + C2 para uso en equipos de instrumentación, control y automatización
• Dispositivo de protección para sistemas multicable
• Rango de frecuencias hasta 100 MHz
• Ancho reducido de 17,5 mm
• Con señalización óptica y opción de señalización remota
Aplicación: Protección universal contra rayos y sobretensiones para dispositivos de transmisión de datos en tecnología MSR.
• Dispositivo de protección para sistemas multicable
• Rango de frecuencias hasta 100 MHz
• Ancho reducido de 17,5 mm
• Con señalización óptica y opción de señalización remota
Aplicación: Protección universal contra rayos y sobretensiones para dispositivos de transmisión de datos en tecnología MSR.
Datos técnicos
Dimensiones
| Longitud | 51 mm |
|---|---|
| Ancho | 17,5 mm |
| Altura | 46 mm |
Datos técnicos
| Resistencia en serie | 1.2 ± 5% |
|---|---|
| Señalización en el dispositivo | ninguna |
| Conector / hilos protegidos | Borne |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 1,2 Ω ± 5% |
| Intensidad nominal de descarga In según C2 (total) | 20 kA |
| Capacidad (hilo-hilo) | ≤30 pF |
| Capacidad (hilo-tierra) | ≤30 pF |
| Toma a tierra a través de: | Línea de conexión/carril DIN |
| Montaje entrada/salida | Terminales con tornillos |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | 10 kV / 5 kA |
| Resistencia a la sobrecorriente momentánea conductor - tierra | 10 kV / 5 kA |
| Corriente de impulso de descarga total (10/350) | 2,5 kA |
| Corriente de impulso de descarga total (8/20) | 20 kA |
| Corriente de carga nominal CC | 0,6 A |
| Corriente de carga nominal CA | 0,425 A |
| Máxima tensión de funcionamiento CA | 4,2 V |
| Máxima tensión de funcionamiento CC | 6 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Frecuencia límite | 100 MHz |
| SPD según IEC 61643-21 | Categoría I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| Conforme a ROHS | sí |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Valor cresta de corriente de rayo | 2,5 kA |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 5V |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 1,5 mm² |
Datos medioambientales
0,4093 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje totalmente de cartón reciclado | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,4093 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,4093 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (3)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Conector / hilos protegidos
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Código
PDP-P-2-5-OS
Borne
4,2
6
5080422
PDP-P-2-12-OS
Borne
12
16
5080424
PDP-P-2-24-OS
Borne
21
30
5080426
PDP-P-2-48-OS
Borne
37
52
5080428
