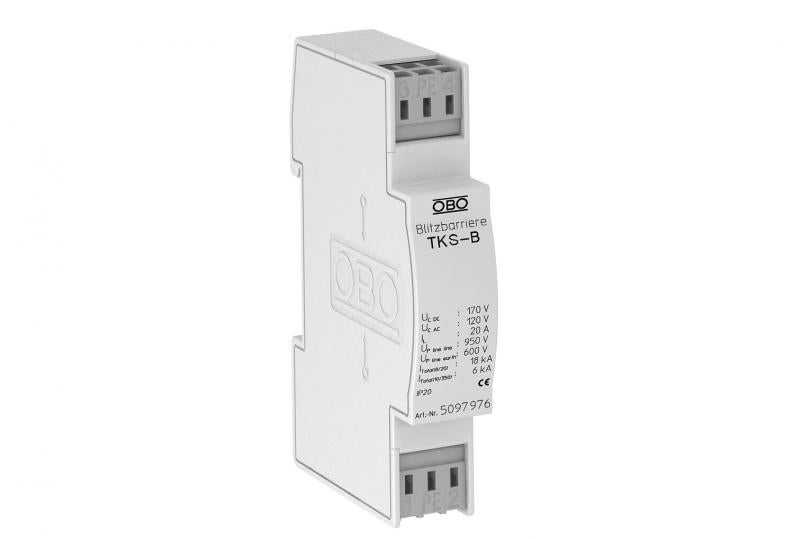

Protección básica para sistemas de pares de hilo con aplicaciones de AF 120 V
Tipo TKS-B
Código 5097976
EAN 4012195578277
Código / Tipo
5097976 / TKS-B
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
120 V
Máxima tensión de funcionamiento CC
170 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
TKS-B: protección contra sobretensiones para la instalación en sistemas de medición, control y regulación, así como en sistemas de telecomunicaciones
• Protección básica para la conexión equipotencial de protección contra descargas atmosféricas
• Elevada capacidad de descarga de 6 kA (10/350)
• Con bornes sin tornillos que facilitan la instalación
• Módulos de 17,5 mm, lo que permite un buen aprovechamiento del espacio
Aplicación: instalación universal en carril DIN de 35 mm en cualquier cuadro de distribución convencional.
• Protección básica para la conexión equipotencial de protección contra descargas atmosféricas
• Elevada capacidad de descarga de 6 kA (10/350)
• Con bornes sin tornillos que facilitan la instalación
• Módulos de 17,5 mm, lo que permite un buen aprovechamiento del espacio
Aplicación: instalación universal en carril DIN de 35 mm en cualquier cuadro de distribución convencional.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <950 V |
| Nivel de protección conductor-tierra | <600 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Capacidad (hilo-hilo) | <10 pF |
| Capacidad (hilo-tierra) | <10 pF |
| Toma a tierra a través de: | Línea de conexión |
| Resistencia de aislamiento | >1 GΩ |
| Conexión del apantallamiento | no |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C2: 18 kV / 9 kA |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 18 kV / 9 kA |
| Corriente de impulso de descarga total (10/350) | D1: 6 kA |
| Corriente de impulso de descarga total (8/20) | 18 kA |
| Corriente de carga nominal CC | 20 A |
| Corriente de carga nominal CA | 14 A |
| Máxima tensión de funcionamiento CA | 120 V |
| Máxima tensión de funcionamiento CC | 170 V |
| Frecuencia límite | 250 MHz |
| SPD según IEC 61643-21 | Categoría I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| Conforme a ROHS | sí |
| LPZ | 0→2 |
| Atenuación de entrada (Insertion loss) | 3 dB @ 250 MHz dB |

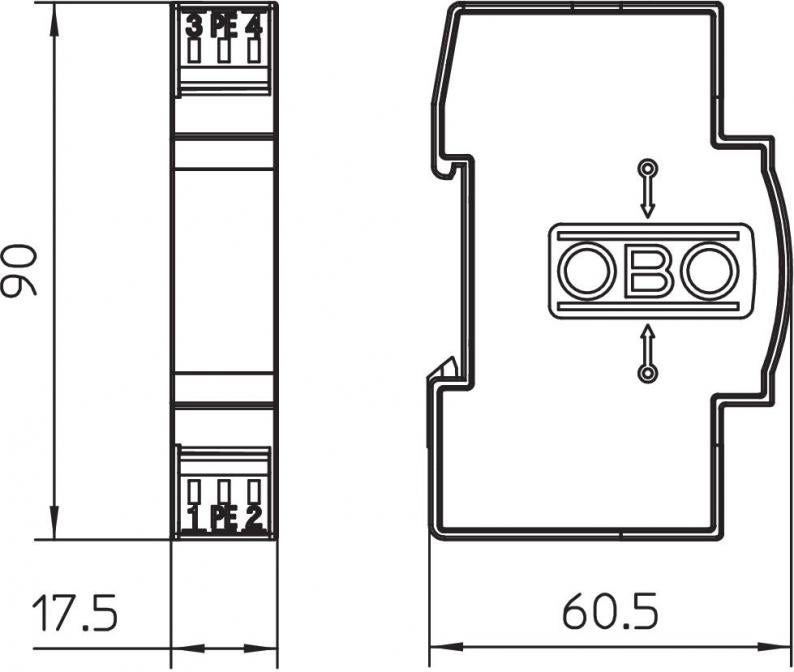

| Unidad de división TE (17,5 mm) | 1 |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 120V AC |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,2006 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2006 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2006 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
