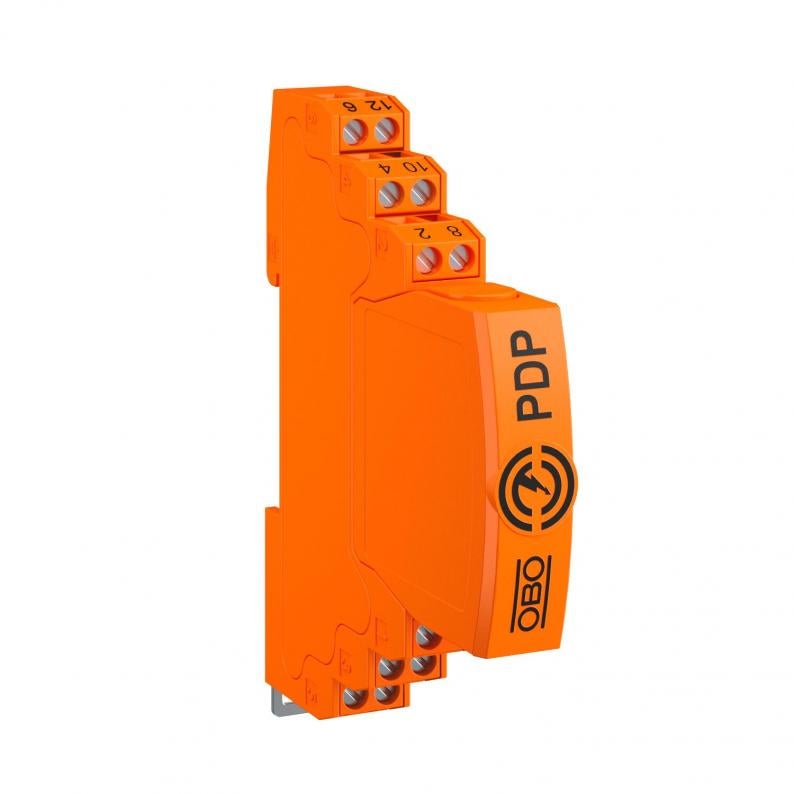

Protección enchufable de líneas de datos, 2 polos, puesta a tierra directa, 48 V
Tipo PDP-2-48-D
|Código 5080307
|EAN 4012196741939
Código / Tipo
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección enchufable de líneas de datos tipo 1+2/D1+C2 para el uso en técnica de medición, de control y de regulación
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento
• Rango de frecuencias hasta 100 MHz
• Posibilidad de puesta a tierra a través de raíles simétricos o cable de conexión
• Ancho de construcción reducido de 12,5 mm
• Alta disponibilidad de la instalación - sin interrupción de señal sin módulo de protección
Aplicación: protección contra el rayo y sobretensiones universal para equipos de transmisión de datos en la técnica MSR.
• Dispositivo de protección para sistemas multifilares
• Puesta a tierra directa del apantallamiento
• Rango de frecuencias hasta 100 MHz
• Posibilidad de puesta a tierra a través de raíles simétricos o cable de conexión
• Ancho de construcción reducido de 12,5 mm
• Alta disponibilidad de la instalación - sin interrupción de señal sin módulo de protección
Aplicación: protección contra el rayo y sobretensiones universal para equipos de transmisión de datos en la técnica MSR.
Datos técnicos

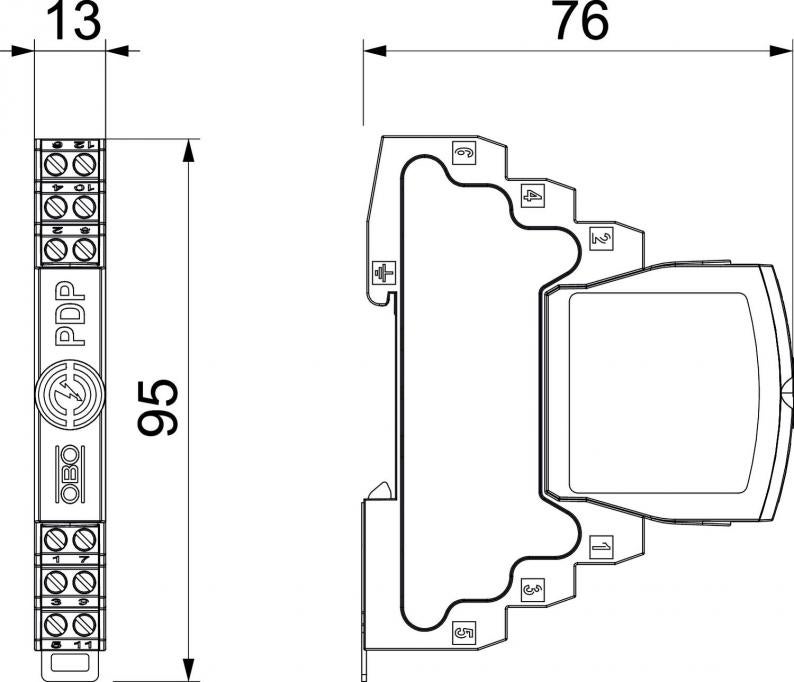

Dimensiones
| Longitud | 76 mm |
|---|---|
| Ancho | 13 mm |
| Altura | 95 mm |
Datos técnicos
| Número de polos | 2 |
|---|---|
| Resistencia en serie | 1.2 ± 5% |
| Señalización en el dispositivo | ninguna |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | 170 V |
| Nivel de protección conductor-tierra | 850 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 1,2 Ω ± 5% |
| Intensidad nominal de descarga In según C2 (total) | 20 kA |
| Capacidad (hilo-hilo) | ≤30 pF |
| Capacidad (hilo-tierra) | ≤30 pF |
| Toma a tierra a través de: | Línea de conexión/carril DIN |
| Montaje entrada/salida | Terminales con tornillos |
| Conexión del apantallamiento | sí |
| Apantallamiento | Directo |
| Resistencia a la sobrecorriente momentánea conductor - conductor | 10 kV / 5 kA |
| Resistencia a la sobrecorriente momentánea conductor - tierra | 10 kV / 5 kA |
| Corriente de impulso de descarga total (10/350) | 5 kA |
| Corriente de impulso de descarga total (8/20) | 20 kA |
| Corriente de carga nominal CC | 0,6 A |
| Corriente de carga nominal CA | 0,425 A |
| Máxima tensión de funcionamiento CA | 37 V |
| Máxima tensión de funcionamiento CC | 52 V |
| Intensidad nominal de descarga (8/20 µs) | 10 kA |
| Frecuencia límite | 100 MHz |
| Versión | Bipolar |
| SPD según IEC 61643-21 | Categoría I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| SPD según IEC 61643-1 | clase I+II |
| Clasificación según la norma EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Valor cresta de corriente de rayo | 2,5 kA |
| Atenuación de entrada (Insertion loss) | ≤3 dB |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 48V |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 1,5 mm² |
Datos medioambientales
0,55 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Huella de CO2 (GWP) Cradle-to-Gate | 0,55 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,55 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
Descargas
0 Seleccionado
Hoja de datos (1)
Catálogos y folletos (3)
Declaraciones (3)
Instrucciones y ayuda (3)
Imágenes del producto (2)
Descargar datos 3D (1)
Modelos
Tipo
Número de polos
Conector / hilos protegidos
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
Versión
Código
PDP-2-5-D
2
Borne
4,2
6
Bipolar
5080301
PDP-2-12-D
2
Borne
12
16
Bipolar
5080303
PDP-2-24-D
2
Borne
21
30
Bipolar
5080305
PDP-2-48-D
2
Borne
37
52
Bipolar
5080307
Máxima tensión de funcionamiento CA
Máxima tensión de funcionamiento CC
PDP-2-5-D
Código
5080301
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
4,2
Máxima tensión de funcionamiento CC
6
Versión
Bipolar
PDP-2-12-D
Código
5080303
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
12
Máxima tensión de funcionamiento CC
16
Versión
Bipolar
PDP-2-24-D
Código
5080305
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
21
Máxima tensión de funcionamiento CC
30
Versión
Bipolar
PDP-2-48-D
Código
5080307
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
37
Máxima tensión de funcionamiento CC
52
Versión
Bipolar
