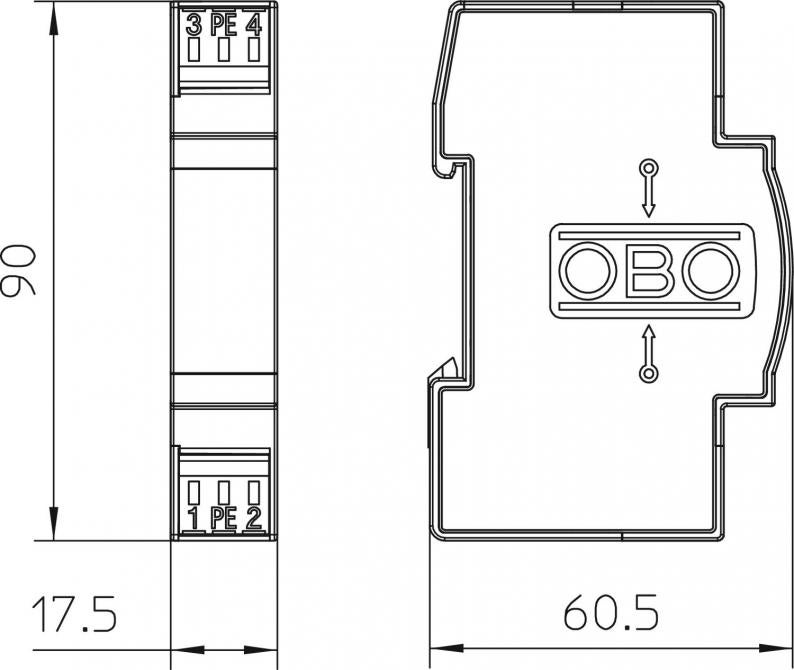

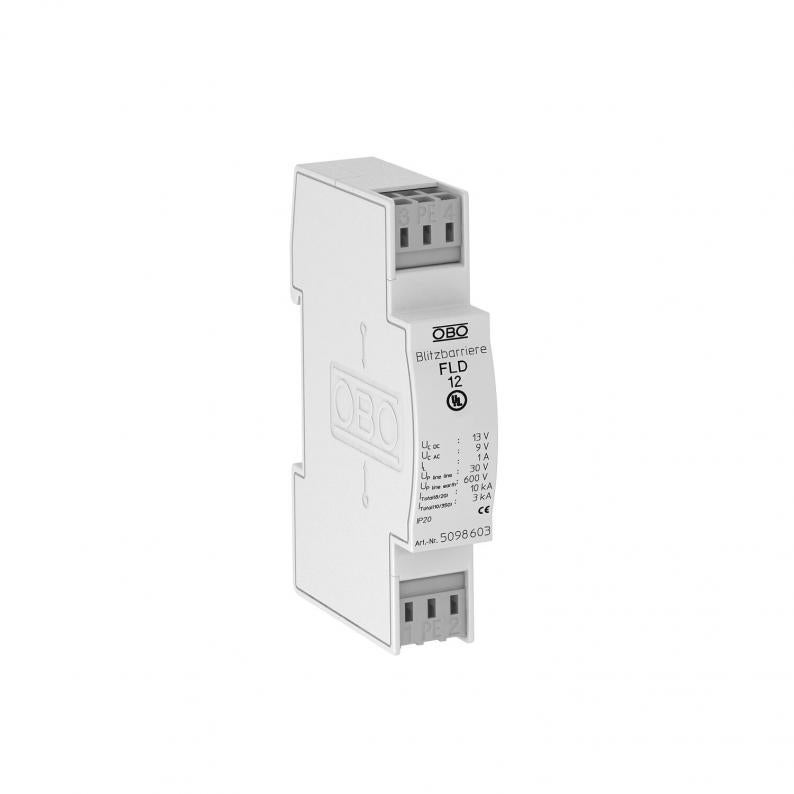

Protección media y fina FLD para sistemas de hilos de dos conductores 12 V
Tipo FLD 12
Código 5098603
EAN 4012195578376
Código / Tipo
5098603 / FLD 12
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
9 V
Máxima tensión de funcionamiento CC
13 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones para utilizar en sistemas de medición, control y regulación
• Protección media y fina
• Modelo estándar para sistemas de doble hilo
• Circuito de protección en dos etapas
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulo de 17,5 mm que ahorra espacio
• Con inductancias de desacoplamiento integradas en el ramal en serie
Aplicación: instalación universal en carril DIN de 35 mm en cualquier cuadro de distribución convencional.
• Protección media y fina
• Modelo estándar para sistemas de doble hilo
• Circuito de protección en dos etapas
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulo de 17,5 mm que ahorra espacio
• Con inductancias de desacoplamiento integradas en el ramal en serie
Aplicación: instalación universal en carril DIN de 35 mm en cualquier cuadro de distribución convencional.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Contacto de señalización remota | no |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <30 V |
| Nivel de protección conductor-tierra | <600 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Capacidad (hilo-hilo) | <10 nF |
| Capacidad (hilo-tierra) | <1 nF |
| Toma a tierra a través de: | Borne |
| Modelo a prueba de explosiones | no |
| Resistencia de aislamiento | >1 MΩ |
| Conexión del apantallamiento | no |
| Inductancia en serie por conductor | 120 µH ± 20 % |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 1 kV / 0,5 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 10 kV / 5 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | D1: 3 kA |
| Corriente de impulso de descarga total (8/20) | 10 kA |
| Corriente de carga nominal CC | 1 A |
| Corriente de carga nominal CA | 0,7 A |
| Máxima tensión de funcionamiento CA | 9 V |
| Máxima tensión de funcionamiento CC | 13 V |
| Intensidad nominal de descarga (8/20 µs) | 5 kA |
| Autorizaciones | UL |
| Frecuencia límite | 0,18 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | sí |
| LPZ | 0→3 |
| Valor cresta de corriente de rayo | 1,5 kA |
| Atenuación de entrada (Insertion loss) | 3 dB @ 180 kHz dB |
| Unidad de división TE (17,5 mm) | 1 |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 12V AC |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,2713 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2713 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2713 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
