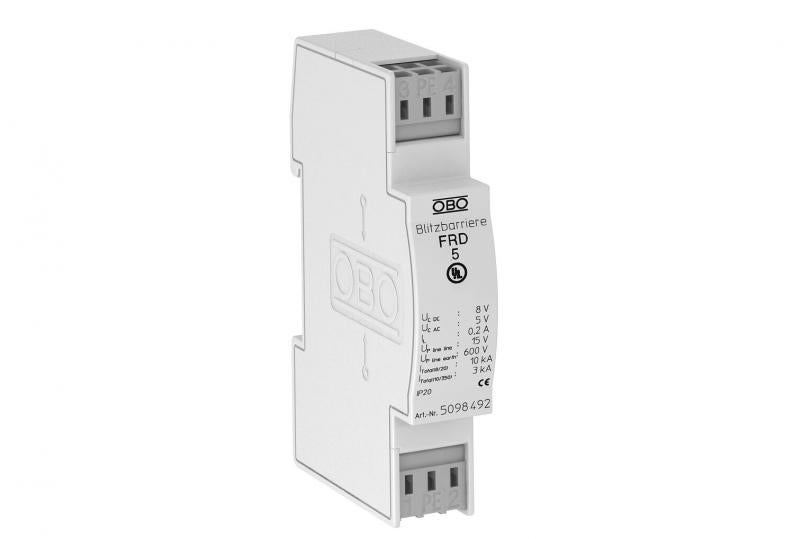

Protección media y fina FRD para sistemas de hilos de dos conductores de 5 V
Tipo FRD 5
Código 5098492
EAN 4012195578284
Código / Tipo
5098492 / FRD 5
Número de polos
2
Conector / hilos protegidos
Borne
Máxima tensión de funcionamiento CA
5 V
Máxima tensión de funcionamiento CC
8 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones para utilizar en sistemas de medición, control y regulación
• Protección media y fina
• Modelo estándar para sistema de pares de hilo
• Circuito protector en dos fases
• Con bornes de conexión de fácil montaje y sin tornillos
• Módulo de 17,5 mm que ahorra espacio
• Con desacoplamiento óhmico integrado en el ramal en serie
Aplicación: Instalación universal en carriles DIN de 35 mm en cualquier cuadro de distribución convencional.
• Protección media y fina
• Modelo estándar para sistema de pares de hilo
• Circuito protector en dos fases
• Con bornes de conexión de fácil montaje y sin tornillos
• Módulo de 17,5 mm que ahorra espacio
• Con desacoplamiento óhmico integrado en el ramal en serie
Aplicación: Instalación universal en carriles DIN de 35 mm en cualquier cuadro de distribución convencional.
Datos técnicos
Datos técnicos
| Número de polos | 2 |
|---|---|
| Contacto de señalización remota | no |
| Conector / hilos protegidos | Borne |
| Nivel de protección conductor-conductor | <15 V |
| Nivel de protección conductor-tierra | <600 V |
| Clase de protección | IP20 |
| Norma de ensayo | IEC 61643-21 |
| Resistencia en serie por conductor | 15 Ω ± 10 % |
| Tensión nominal | 5 V |
| Capacidad (hilo-hilo) | <10 nF |
| Capacidad (hilo-tierra) | <1 nF |
| Toma a tierra a través de: | Borne |
| Modelo a prueba de explosiones | no |
| Resistencia de aislamiento | >1 MΩ |
| Conexión del apantallamiento | no |
| Resistencia a la sobrecorriente momentánea conductor - conductor | C1: 1 kV / 0,5 kA (8/20µs) |
| Resistencia a la sobrecorriente momentánea conductor - tierra | C2: 10 kV / 5 kA (8/20µs) |
| Corriente de impulso de descarga total (10/350) | D1: 3 kA |
| Corriente de impulso de descarga total (8/20) | 10 kA |
| Corriente de carga nominal CC | 0,2 A |
| Corriente de carga nominal CA | 0,14 A |
| Control de descargadores | no |
| Máxima tensión de funcionamiento CA | 5 V |
| Máxima tensión de funcionamiento CC | 8 V |
| Intensidad nominal de descarga (8/20 µs) | 5 kA |
| Autorizaciones | UL |
| Frecuencia límite | 0,63 MHz |
| SPD según IEC 61643-21 | Categoría I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conforme a ROHS | exento |
| LPZ | 0→3 |
| Valor cresta de corriente de rayo | 1,5 kA |
| Atenuación de entrada (Insertion loss) | 3 dB @ 630 kHz dB |
| Unidad de división TE (17,5 mm) | 1 |
| Sección de conexión rígida máx. | 2,5 mm² |
| Sección de conexión multifilar mín. | 0,14 mm² |
| Sección de conexión multifilar máx. | 2,5 mm² |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 5V AC |
Posibilidades de conexión
| Sección de conexión rígida mín. | 0,14 mm² |
|---|---|
| Sección de conexión flexible mín. | 0,14 mm² |
| Sección de conexión flexible máx. | 2,5 mm² |
Datos medioambientales
0,2968 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,2968 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,2968 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pieza |
| Declared Unit Quantity | 1 |
