Protección MSR para alimentación de corriente de 2 polos con señalización a distancia 230 V AC
Tipo VF230-AC-FS
|Código 5097858
|EAN 4012195578215
Código / Tipo
5097858 / VF230-AC-FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones/protección fina de red tipo 3 según EN 61643-11 con señalización remota
• Contacto inversor sin potencial con señalización remota, para supervisión de funcionamiento
• Apropiado para sistemas de tensión alterna
• Con indicación visual de funcionamiento
• Con bornes de conexión sin tornillos de fácil montaje

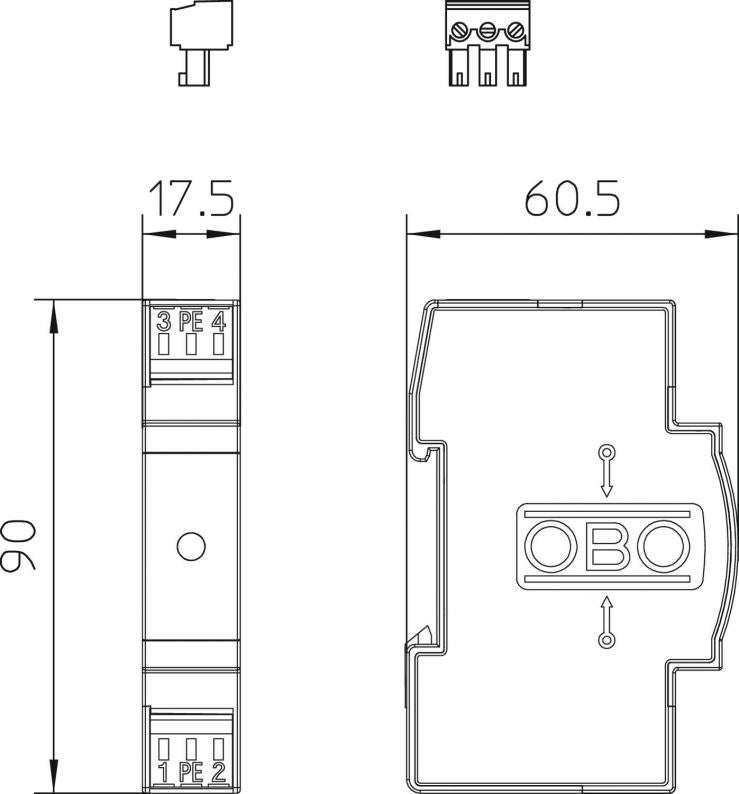

• Ahorra espacio gracias a un módulo de 17,5 mm
• Conexión en estrella
Aplicación: Uso universal en carril DIN de 35 mm en armarios de distribución convencionales.
• Contacto inversor sin potencial con señalización remota, para supervisión de funcionamiento
• Apropiado para sistemas de tensión alterna
• Con indicación visual de funcionamiento
• Con bornes de conexión sin tornillos de fácil montaje
• Ahorra espacio gracias a un módulo de 17,5 mm
• Conexión en estrella
Aplicación: Uso universal en carril DIN de 35 mm en armarios de distribución convencionales.
Datos técnicos
Datos técnicos
| Número de polos | 3 |
|---|---|
| Estructura de red | Otros |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | Visual |
| Nivel de protección conductor-conductor | <1060 V |
| Nivel de protección conductor-tierra | <1400 V |
| Clase de protección | IP20 |
| Modelo a prueba de explosiones | no |
| Señalización remota | sí |
| Categoría de pruebas tipo 3 | sí |
| Tensión nominal CA (50 / 60 Hz) | 230 V |
| Nivel de protección [L-N] | ≤1000 |
| Máxima tensión de funcionamiento CA | 255 V |
| Intensidad nominal de descarga (8/20 µs) | 2,5 kA |
| Modo de montaje | Raíl simétrico 35 mm |
| Corriente nominal (terminal de entrada/salida) | 20 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase III |
| Clasificación según la norma EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Máxima corriente de descarga (8/20 μs) | 7 kA |
| Tiempo de reacción | <25 ns |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V AC |
Posibilidades de conexión
| Contactos FM | Contacto inversor |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 0,14 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2,5 mm² |
| Nivel de protección común [L-PE] | 1500 kV |
Datos medioambientales
0,8639 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,8639 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,8639 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
