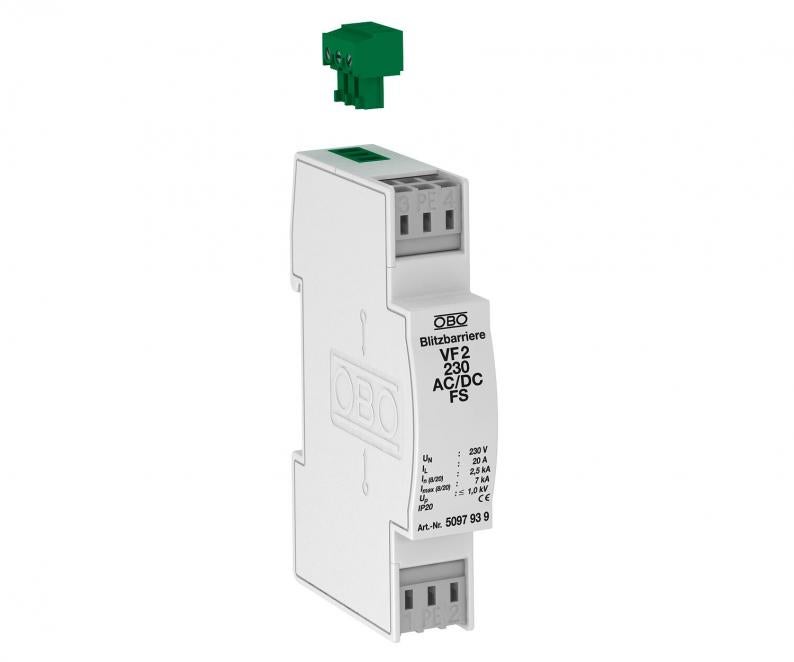

Protección MSR para alimentación de corriente de 2 polos con señalización remota sin corrientes de fuga y 230 V CA/CC
Tipo VF2-230-AC/DC-FS
|Código 5097939
|EAN 4012195578260
Código / Tipo
5097939 / VF2-230-AC/DC-FS
Clase de protección
IP20
Máxima tensión de funcionamiento CA
255 V
Máxima tensión de funcionamiento CC
350 V
Ud. mín. envase: 1 Unidad
1Unidad
Unidad
Descripción
Protección contra sobretensiones/protección fina de red tipo 3 según EN 61643-11, con señalización remota sin corriente de fuga
• Con señalización remota: contacto ruptor libre de potencial para el control de funcionamiento
• Con bornes de conexión sin tornillos, lo que facilita el montaje

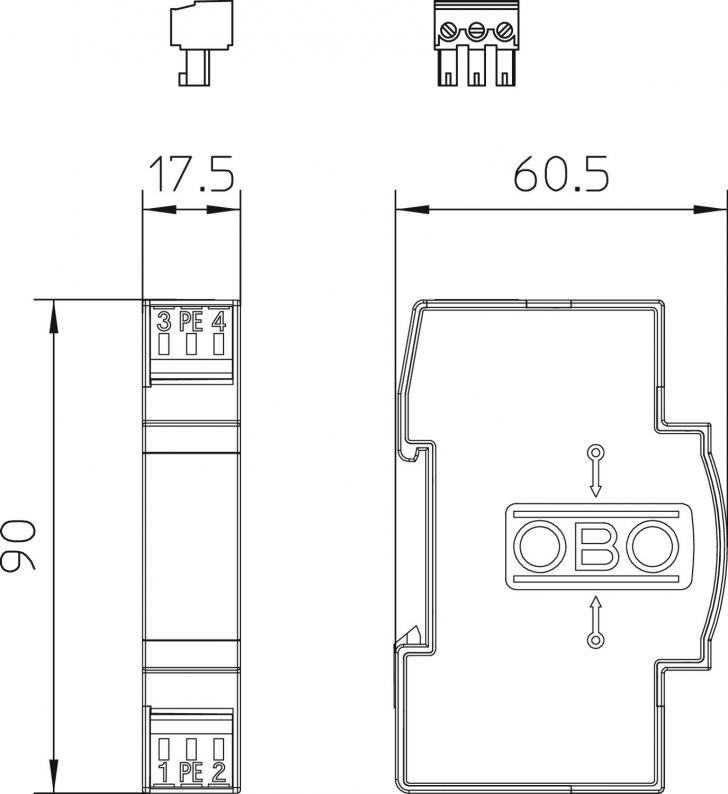

• Módulo de 17,5 mm que ahorra espacio
• Conexión en estrella
Aplicación: Utilización universal en carriles DIN de 35 mm.
• Con señalización remota: contacto ruptor libre de potencial para el control de funcionamiento
• Con bornes de conexión sin tornillos, lo que facilita el montaje
• Módulo de 17,5 mm que ahorra espacio
• Conexión en estrella
Aplicación: Utilización universal en carriles DIN de 35 mm.
Datos técnicos
Datos técnicos
| Número de polos | 3 |
|---|---|
| Estructura de red | Otros |
| Con riesgo de emisión de chispas | no |
| Señalización en el dispositivo | ninguna |
| Nivel de protección conductor-conductor | < 1000 V |
| Nivel de protección conductor-tierra | < 1400 V |
| Clase de protección | IP20 |
| Señalización remota | sí |
| Categoría de pruebas tipo 3 | sí |
| Nivel de protección [L-N] | ≤1000 |
| Máxima tensión de funcionamiento CA | 255 V |
| Máxima tensión de funcionamiento CC | 350 V |
| Intensidad nominal de descarga (8/20 µs) | 2,5 kA |
| Modo de montaje | Raíl simétrico 35 mm |
| Corriente nominal (terminal de entrada/salida) | 20 A |
| Temperatura de servicio mín. | -40 °C |
| Temperatura de servicio máx. | 80 °C |
| SPD según IEC 61643-1 | clase III |
| Clasificación según la norma EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Máxima corriente de descarga (8/20 μs) | 7 kA |
| Tiempo de reacción | <25 ns |
| Rango de temperatura | -40 °C |
| Rango de temperatura máx. | 80 °C |
| Dimensión | 230V AC |
Posibilidades de conexión
| Contactos FM | Contacto de apertura |
|---|---|
| Sección transversal de conductor rígido (unifilar/multifilar) mín. | 0,14 mm² |
| Sección transversal de conductor rígido (unifilar/multifilar) máx. | 2,5 mm² |
Datos medioambientales
0,602 kg CO2e / 1 UnidadHuella de CO2 (GWP) Cradle-to-Gate
| Embalaje sin plástico | sí |
|---|
| Huella de CO2 (GWP) Cradle-to-Gate | 0,602 kg CO2e / 1 Unidad |
|---|---|
| CO₂ Footprint (GWP) | 0,602 kg CO₂e |
| Fecha de determinación del valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Pieza |
| Declared Unit Quantity (LCA) | 1 |
